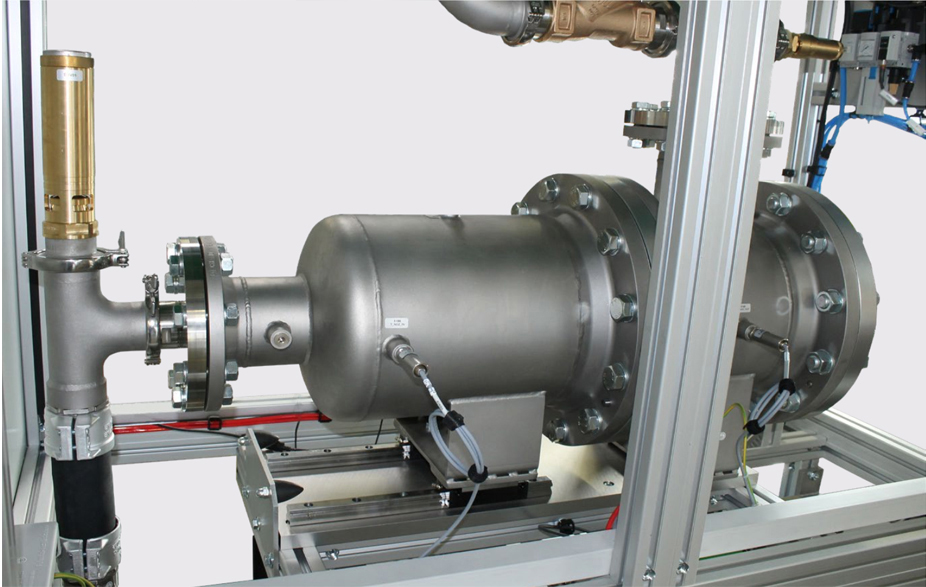

La serie de bancos de prueba de toberas sónicas SMF® ha sido específicamente diseñada para la calibración con aire. El sistema genera el caudal requerido con gran precisión y estabilidad. Dependiendo de los requisitos del cliente, se pueden combinar hasta 9 toberas sónicas. Los diferentes circuitos resultantes permiten una generación de flujo de 29 = 512 caudales diferentes. Con las toberas, se puede establecer un flujo preciso en un tiempo muy corto (alrededor de 500 ms). El registro está hecho de la configuración del tambor y viene equipado con los sensores apropiados (temperatura, presión y humedad) para la determinación de la densidad. Un conjunto de calibración proporciona una succión atmosférica a través del elemento de prueba y el cilindro de la tobera. Una bomba de vacío, o la conexión a la red de vacío de la instalación, asegura la generación de la relación de presión crítica necesaria aguas abajo de las toberas. Alternativamente, la operación también se puede realizar con sobrepresión, de acuerdo con los requisitos del cliente.
El sistema está controlado por un PC dotado de un precisos hardware de adquisición de datos de medición y un software de control LabVIEW (Laboratory Virtual Instrument Engineering Workbench).
Ficha técnica |
| Flujo volumétrico | 0.0025…1000 m³/h |
| Medio atm. | Aire, aire comprimido |
| Dimensiones (D x W x H) | 1000 x 1600 x 2000 (mm) |
| Peso | aprox. 750 kg |
Parámetros de medición |
| Presión absoluta – ambiente | Pamb |
| Temperatura – ambiente | Tamb |
| Presión absoluta: delante de la tobera | PNOZZLE UP |
| Temperatura: delante de la tobera | TNOZZLE |
| Rel. humedad – delante de la tobera | RHNOZZLE |
| Presión absoluta – tobera aguas abajo | PNOZZLE DOWN |
Cámara climática de calibración – rendimiento metrológico
Los módulos de presión externos Beamex EXT aumentan las posibilidades de configuración y mejoran la flexibilidad, de hecho se puede calibrar más que un rango de presión con el mismo calibrador.
Beamex ofrece una amplia gama de módulos de presión externos, desde vacío a 1.000 bar (14.500 psi). Todos los módulos de presión externos son compatibles e intercambiables con los calibradores Beamex MC.
Serie de módulos EXT disponibles
• EXT: módulo de presión externo, gran precisión
• EXT-IS: módulo de presión externo, gran precisión, intrínsecamente seguro
• EXT-s: módulo de presión externo, precisión estándar
• EXT-s-IS: módulo de presión externo, precisión estándar, intrínsecamente seguro
Modelos 5850E, i / 5860E, i / 5851E, i / 5861E, i / 5853E, i / 5863E, i
Cada línea de productos tiene un caballo de batalla: nuestros controladores de flujo másico térmico de las series 5850E y 5850i se adaptan a sus necesidades. Utilizados activamente durante décadas en miles de aplicaciones en todo el mundo, utilizan un sensor de flujo único y extremadamente estable para proporcionar la medición y el control fiables, precisos y repetibles que requieren los exigentes procesos de fabricación industrial de hoy en día.

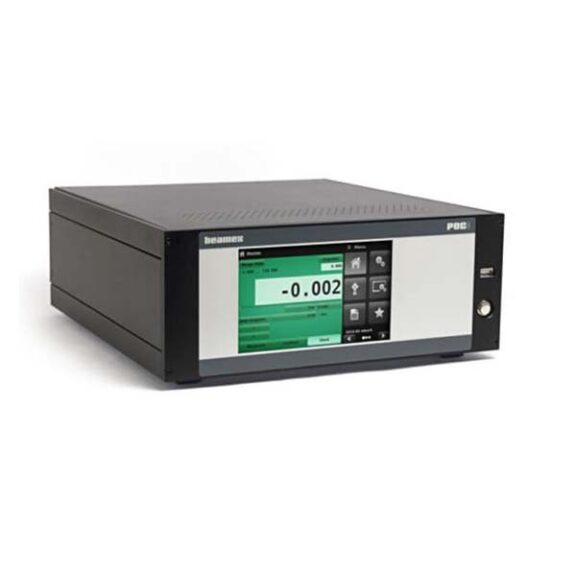

El Beamex POC8 es un controlador de presión automático preciso y fácil de usar. Dispone de varios rangos de presión, desde vacío hasta 210 bares (3045 psi). El POC8 se puede equipar con 1 ó 2 rangos de medición de presión internos y un módulo barométrico.
El POC8 Dispone de un sistema de calibración integrado. Se puede usar como controlador de presión independiente, o como parte de la solución de calibración integrada Beamex.
Usando el POC8 con los calibradores de la familia Beamex MC6, y el software de gestión de calibración Beamex CMX, contará con una solución totalmente automatizada e integrada para realizar, documentar y gestionar las calibraciones de una manera precisa, sencilla y eficiente.
El POC8 se puede usar como dispositivo de sobremesa. Con el kit de montaje en panel, el POC8 se puede instalar en la estación de trabajo de calibración Beamex MCS200 para obtener una solución profesional para taller o laboratorio. Ambas versiones disponen de una interfaz de usuario mediante pantalla táctil y a color con menús en múltiples idiomas.
Como resultado de la experiencia de Gometrics en el mundo de la instrumentación industrial y de laboratorio, se ha diseñado el registrador de temperatura de referencia DL760-18. Es un termómetro de alta precisión para su uso en laboratorio o en taller de instrumentos.
Para realizar calibraciones de temperatura u otro tipo de pruebas de mapeo térmico, es necesario utilizar instrumentos con baja incertidumbre de medición. Este instrumento permite leer varios sensores de temperatura al mismo tiempo con alta precisión.
El lector y registrador de temperatura de referencia DL760-18 (también llamado sistema RTMetrics) permite la medición de magnitudes eléctricas con sus correspondientes correlaciones de temperatura (termopares y termorresistencias).
Este equipo está diseñado para funcionar como parte de un sistema que incluye sondas de temperatura de referencia, bloques de calibración y un software de adquisición de datos. El sistema viene con un software gratuito para la configuración de los canales de temperatura.
Este modelo necesita ser conectado a través de un puerto USB a un ordenador o estación de trabajo para ejecutar el software.
Tiene otro puerto de comunicaciones para múltiples propósitos como la conexión con un bloque de calibración o un baño termostático, sistemas de multiplexación u otros sistemas de automatización.

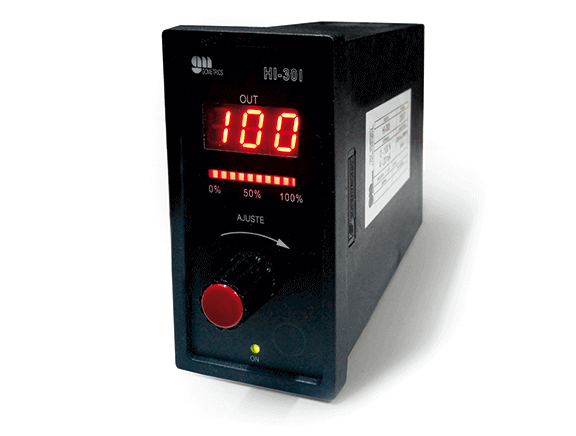

El HI-301 es un generador manual de corriente para montaje en panel. Controla un lazo de 4 a 20mA, alimentado por el propio instrumento.
Actuando directamente sobre el mando alojado en la parte frontal del instrumento, se puede controlar manualmente el valor de la corriente de salida.
El generador dispone de doble indicación. La primera indicación se lee en un display numérico de tres dígitos, que muestra el valor de la salida en modo porcentual para el rango de 4 a 20mA. La segunda indicación consiste en una barra de 10 diodos LEDs que permite conocer el valor de la salida como aproximación analógica.
Este generador eléctrico dispone de un doble sistema de alimentación y se alimenta desde una tensión de red de 220Vac o desde una alimentación de 24Vcc.
El MC6 de Beamex es un calibrador avanzado de campo de gran exactitud y comunicador. Es capaz de calibrar y ajustar instrumentos de presión, temperatura y de señales eléctricas. El aparato también contiene un comunicador completo de bus de campo (fieldbus) para instrumentos que sean compatibles con HART, FOUNDATION Fieldbus y Profibus PA.
Una de las características más notables del MC6 es lo fácil que resulta de manejar. Tiene una gran pantalla táctil a color, de 5,7″, con una interfaz de usuario en varios idiomas. Su robusta caja, de clase IP65, es resistente al polvo y al agua.
Gracias a su diseño ergonómico y a su poco peso, resulta un equipo ideal para la medición en campo en diversos sectores: farmacéutico, energía, petróleo y gas, alimentación y bebidas, servicios, químico y petroquímico.
