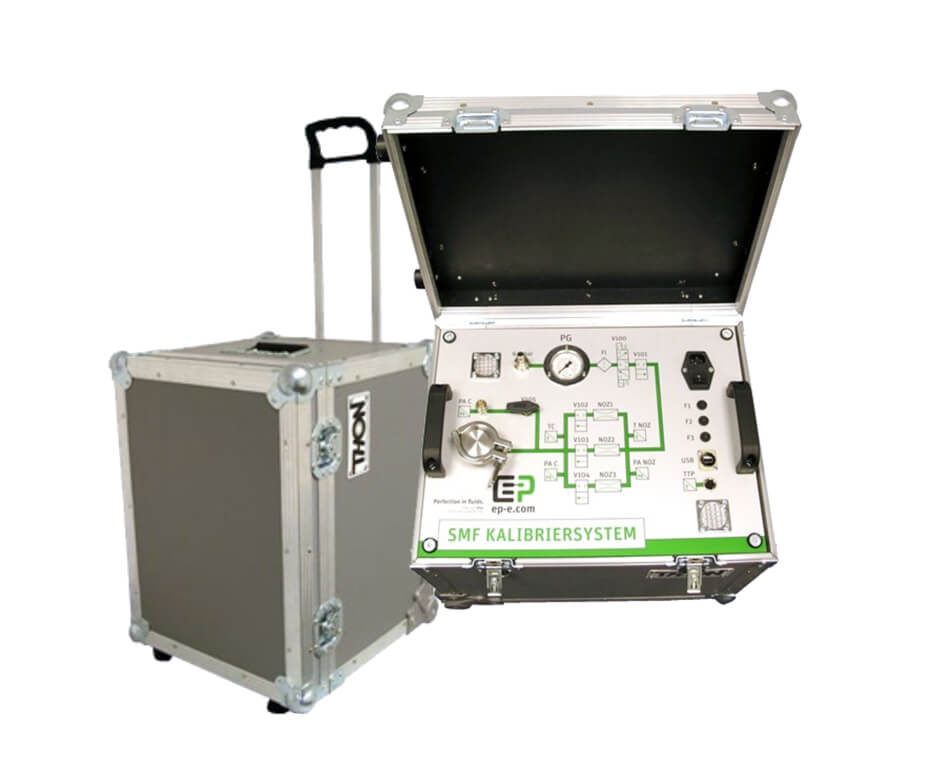

Estación de calibración de caudalímetros SMF® MFC Mobile Flow Calibrator

Información de la estación de calibración de caudalímetros SMF®

Sonic Master Flow®
Estación de calibración de caudalímetros de gas basado en toberas sónicas

El sistema genera una precisa masa de aire o flujo de volumen de aire para la calibración de los dispositivos de flujo. Otra característica es la regulación de una presión de prueba exacta sobre un elemento de prueba y la medición del flujo de volumen de aire resultante a través de este elemento de prueba. Esta medición se realiza a través de las toberas que se operan en el “estado crítico” (esta es la velocidad del sonido en la sección más estrecha de la tobera). Con el flujo de volumen medido a través del elemento de prueba y la compensación (medición de la temperatura en frente del componente) de los efectos de la temperatura, el software calcula la sección transversal efectiva de la pieza. Este método se utiliza para determinar la sección transversal (área efectiva) o la determinación del diámetro de los agujeros difíciles de alcanzar que no pueden determinarse mediante métodos de medición geométrica. Las piezas son, por ejemplo, componentes para turbinas de gas, quemadores, boquillas de inyección o motores de aviones.

El sistema está controlado por un PC dotado de un precisos hardware de adquisición de datos de medición y un software de control LabVIEW (Laboratory Virtual Instrument Engineering Workbench).



Descargar folleto

Descripción

VENTAJAS
  • Diseño compacto
  • Succión de entrada integrada
  • Aprobado por el PTB como estándar de calibración
  • Representación del flujo volumétrico o flujo másico
  • Adaptación flexible de las toberas a los requisitos del cliente
APLICACIONES
  • Equipo de calibración de los dispositivos de flujo
  • Generación de una precisa masa de aire o flujo de volumen de aire
  • Calibración del medidores de gas hasta G 65
CARACTERÍSTICAS
  • Operación con aire u otros gases en sobrepresión
  • 3 toberas sónicas con control de presión de entrada
  • La masa fluye hasta 100 kg / h
  • La mayor precisión – hasta 0,15% de lectura
  • La mejor estabilidad a largo plazo – larga vida de hasta 10 años para toberas Laval
Ficha técnica

Flujo masivo con aire

0.2…100 kg/h

Flujo volumétrico

0.1…18 m³/h

Exactitud

hasta 0.3% (Versión A)

hasta 0.4% (Versión B)

Medio atm.

Aire, aire comprimido, gas natural, hidrógeno, otros gases

Dimensiones (L x W x H)

500 x 400 x 420 (mm)

Peso

aprox. 40 kg

Parámetros de medición

Presión absoluta – ambiente

Pamb

Temperatura – ambiente

Tamb

Rel. humedad – ambiente

RHamb

Presión absoluta: delante de la tobera

PNOZZLE UP

Presión absoluta: detrás de la boquilla

PNOZZLE

Presión absoluta: delante del DUT

PDUT

Temperatura: delante de la tobera

TNOZZLE

Temperatura: delante del DUT

TDUT

Rel. humedad DUT

RHDUT
