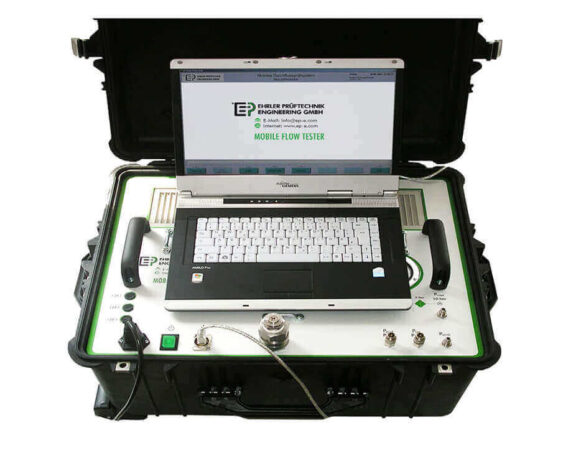

Estación de calibración de caudalímetros SMF®-MFC – Operación en vacío

Estación de calibración de caudalímetros de gas basado en toberas sónicas

La serie de bancos de pruebas para las toberas sónicas SMF® ha sido específicamente diseñada para la calibración con gases. El sistema genera el caudal requerido con gran precisión y estabilidad. Dependiendo de los requisitos de caudal del cliente, se pueden combinar hasta 8 toberas sónicas. Los diferentes circuitos resultantes permiten una generación de flujo de 28 = 256 flujos diferentes. Con las toberas, se puede establecer un flujo preciso en un tiempo muy corto (alrededor de 500 ms). El sistema está fabricado como unidad compacta y viene equipado con los sensores apropiados (temperatura, presión y humedad) para la determinación de la densidad. Una bomba de vacío, o la conexión a la red de vacío de la instalación, asegura la generación de la relación de presión crítica necesaria aguas abajo de las toberas. Alternativamente, la operación se puede realizar con sobrepresión. El sistema está controlado por un PC dotado de un preciso hardware de adquisición de datos de medición y un software de medición y control LabVIEW (Laboratory Virtual Instrument Engineering Workbench).



Descargar folleto

Descripción

VENTAJAS
  • Diseño compacto
  • Representación del flujo volumétrico o flujo másico
  • Adaptación flexible de las toberas a los requisitos del cliente
  • La mejor estabilidad a largo plazo – larga vida de hasta 10 años para toberas
APLICACIONES
  • Operación con bomba de vacío y succión atmosférica
  • Se pueden combinar hasta 8 toberatoberas sónicas
  • Rango de flujo 18 m³/h
CARACTERÍSTICAS
  • Estación de calibración de caudalímetros de gas basado en toberastobera sónicas
  • Succión de entrada integrada
  • Calibración del medidores de gas hasta G 10
  • Aprobado por el instituto PTB alemán como estándar de calibración
Ficha técnica

Flujo volumétrico

0.0025 … 18 m³/h

Exactitud

hasta 0.2% (PTB)

hasta 0.3% (DAkkS)

Medio atm.

Aire, aire comprimido, gas natural, hidrógeno, otros gases

Dimensiones (L x W x H)

500 x 400 x 420 mm

Peso

aprox. 40 kg

Parámetros de medición

Presión absoluta – ambiente

Pamb

Temperatura – ambiente

Tamb

Presión absoluta: delante de la tobera

PNOZZLE UP

Temperatura: delante de la tobera

TNOZZLE

Rel. humedad – delante de la tobera

RHNOZZLE

Presión absoluta – tobera aguas abajo

PNOZZLE DOWN
