Controlador de flujo másico supercompacto de la serie GC

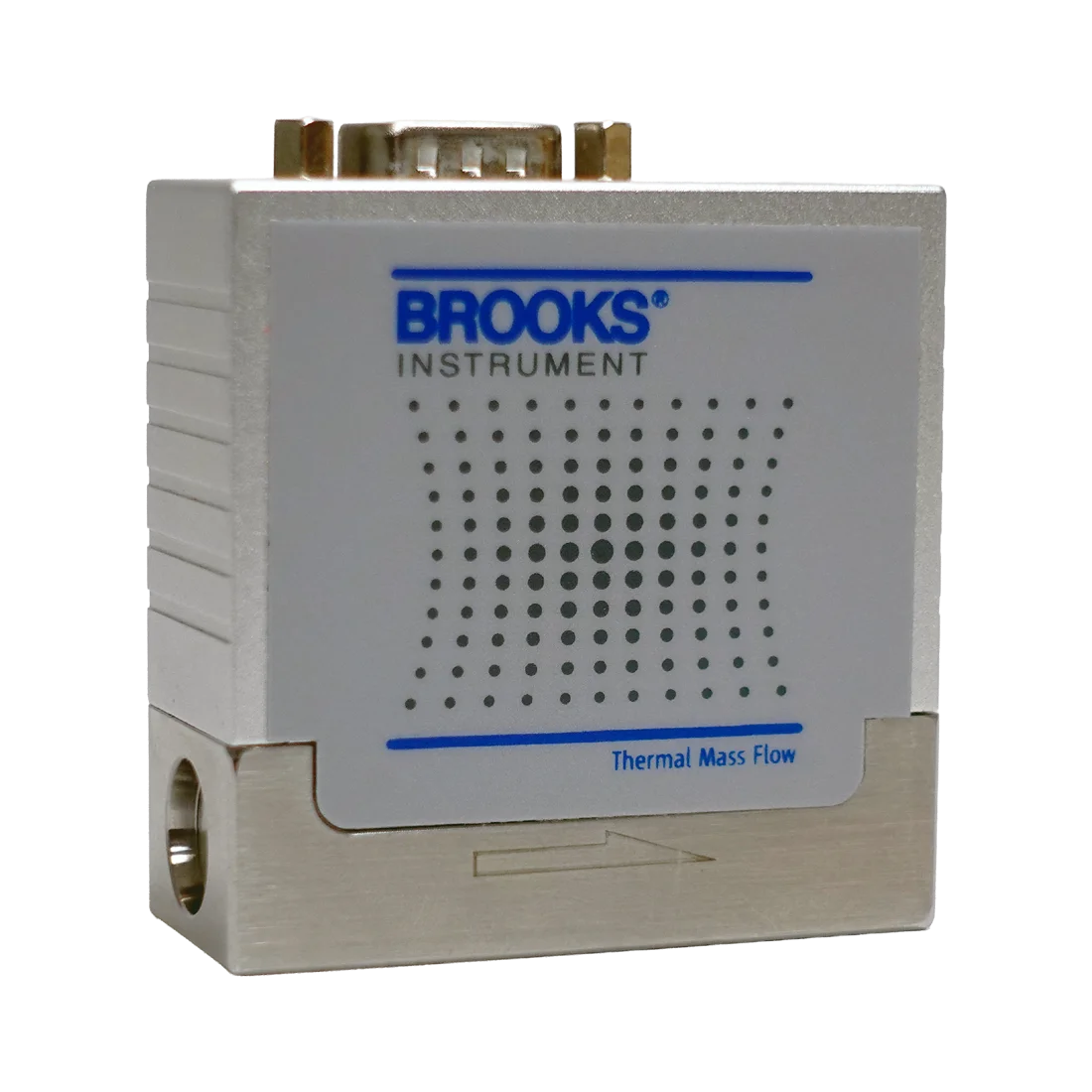

Controlador de flujo másico supercompacto de la serie GC - Imagen 2

Controlador de flujo másico supercompacto de la serie GC

Brooks Instrument ha lanzado una nueva gama de controladores de flujo másico (MFC): la serie GC, de tamaño reducido y precio competitivo, basada en la tecnología de sensores MEMS. Dirigida a fabricantes de equipos originales (OEM) de biorreactores de sobremesa y analizadores, la serie GC es ideal para aplicaciones en las que la precisión y el aprovechamiento del espacio son fundamentales.

Su diseño compacto permite una integración perfecta en armarios con espacio limitado, con una tasa de fuga de válvula casi nula, un control repetible que ayuda a mantener la integridad del proceso y comunicaciones analógicas/Modbus RS-485 flexibles.

La herramienta Brooks Calibration Application Tool (BCAT) permite configurar, supervisar, ajustar y calibrar los MFC de la serie GC con validación de la precisión.

Icono

Serie GC

1 archivo(s) 84.09 KB
Descargar

Características

  • Gases compatibles: N₂, aire, O₂, Ar, CO, CH₄, C₃H₈, N₂O, CO₂
  • Rango de caudal de 210 a 1500 sccm (GC50) y de 210 a 5000 sccm (GC51), con rango de control 100:1
  • Precisión del 1,5 % del punto de consigna ± 0,5 % del fondo de escala y repetibilidad del 0,25 %
  • Comunicación analógica flexible (0-5/10 V o 0/4-20 mA) y Modbus RTU a través de RS-485 (incluido)

Ventajas

  • Diseño supercompacto (desde 20 x 40 x 60 mm)
  • Fuga de válvula casi nula (<0,005 sccm), que ayuda a mantener la integridad del proceso
  • Facilidad de mantenimiento: BCAT permite la calibración/verificación in situ, minimizando repuestos y maximizando el tiempo de actividad
  • Integración sencilla en arquitecturas de control nuevas o existentes, digitales y analógicas

Aplicaciones

  • Control preciso de gases (O₂, N₂, CO₂, aire) para cultivo celular y fermentación
  • Dosificación estable y repetible de gases de referencia y muestras
  • Integración en sistemas compactos donde el espacio es crítico
  • Control de caudal para verificación de sensores y analizadores, y generación de mezclas precisas para investigación y validación de procesos

Especificaciones

Modelo GC50 GC51
Rango de caudal a fondo de escala (aire, eq.) 210 – 1500 sccm 210 – 5000 sccm
Precisión (en condiciones de calibración) 1,5 % del punto de consigna ±0,5 % F.E.
Rango de control (aire, eq.) 100:1 sobre F.E.
Repetibilidad y reproducibilidad ±0,25 % del punto de consigna
Tiempo de respuesta ≤2 s para consignas >10 % F.E.
≤5 s para consignas ≤10 % F.E.
Estabilidad del cero ≤0,2 % F.E. por año
Gases configurables N₂, aire, O₂, Ar, CO, CH₄, C₃H₈, N₂O, CO₂
Temperatura de funcionamiento 0 – 50 °C
Presión máxima nominal 150 psig
Presión de entrada / salida 5 – 55 psig / 0 – 50 psig
Integridad de fugas 2×10-9 atm cc/s He
Fuga con válvula cerrada <0,005 sccm
Tipo de válvula / sellado Normalmente cerrada / elastómero (FKM)
Materiales en contacto con el gas Acero inoxidable 316, AlOx, epoxi 84-3J, cobre, FKM, nitruro de silicio
Dimensiones (L x An x Al) 20 x 40 x 60 mm 25 x 60 x 65 mm
Conexiones Compresión de ¼», VCR de ¼», compresión de 6 mm
Comunicación Analógica configurable (0–5/10 VDC, 4–20/0–20 mA)
Modbus RTU (RS-485), conector DB9
Alimentación 11 – 27 VDC, 300 mA máx.
Conformidad Solo área segura (IEC 61010-1), CE (EN 61326-1:2021), RoHS, REACH
