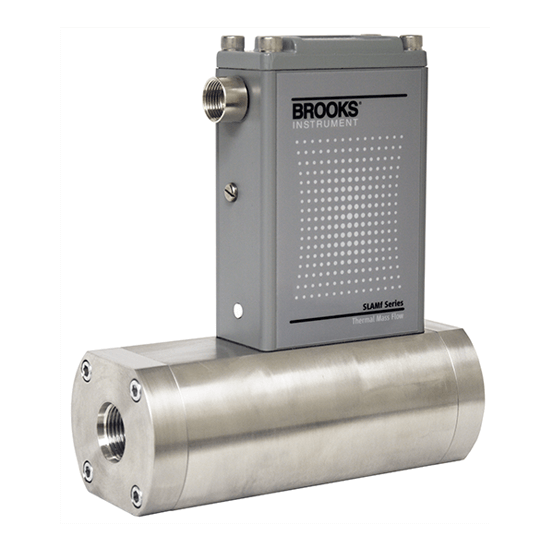

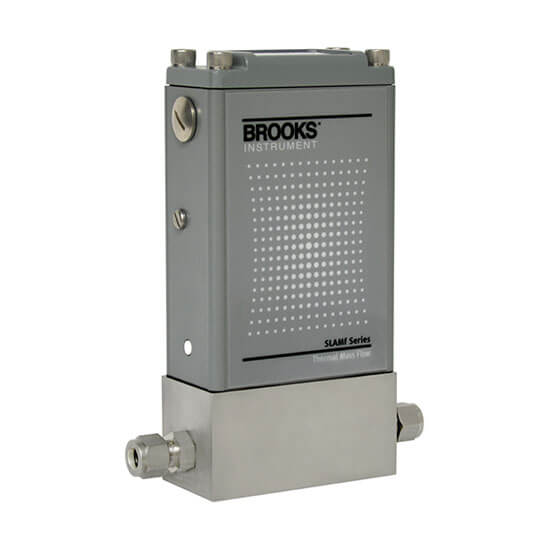

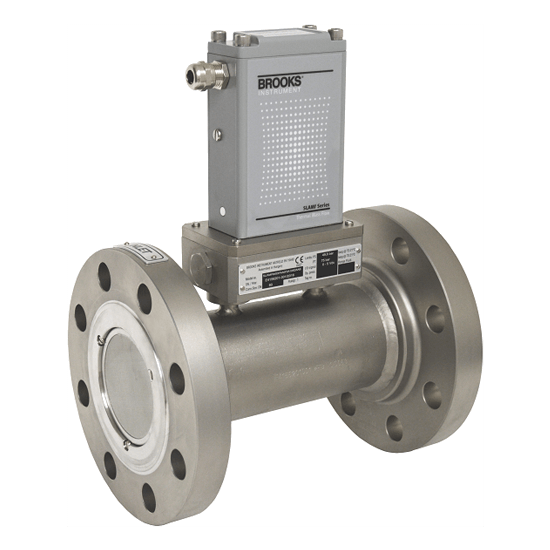

Medidor de flujo másico Serie SLAMf

Modelos SLAMf50 / SLAMf60 / SLAMf51 / SLAMf61 / SLAMf53 / SLAMf63 / SLAMf64

Ya sea que se trate de polvo, humedad, temperaturas extremas o requisitos de lavado, los controladores y medidores de flujo másico térmico sellados con elastómero de la Serie SLAMf ofrecen la precisión y estabilidad a largo plazo de nuestra probada familia de medidores y controladores SLA5800. Un gabinete NEMA4X/IP66 especialmente diseñado protege nuestra electrónica digital avanzada y asegura una medición y control estables y precisos de sus flujos de masa de gas y líquidos críticos para el proceso.



CARACTERÍSTICAS


  • Caja endurecida con clasificación NEMA4X / IP66
  • Amplia gama de caudales de escala completa - desde 0,003 hasta 2500 lpm (36.000 lpm para contadores)
  • Adecuado para una amplia gama de condiciones de temperatura y presión
  • La tecnología de sensores de medición de flujo térmico líder en la industria ofrece una excelente precisión
  • Capacidades programables de multi-gas/multi-rango
  • Las avanzadas rutinas de autotest y un puerto de servicio de diagnóstico independiente permiten a los usuarios solucionar problemas o cambiar las condiciones de flujo sin tener que poner fuera de servicio el MFC.
  • Amplia gama de opciones de comunicación, incluyendo DeviceNet®, Profibus® y RS-485, además de interfaces analógicas.

VENTAJAS


  • Caja endurecida con clasificación NEMA4X / IP66
  • Amplia gama de caudales de escala completa - desde 0,003 hasta 2500 lpm (36.000 lpm para contadores)
  • Adecuado para una amplia gama de condiciones de temperatura y presión
  • La tecnología de sensores de medición de flujo térmico líder en la industria ofrece una excelente precisión
  • Capacidades programables de multi-gas/multi-rango
  • Las avanzadas rutinas de autotest y un puerto de servicio de diagnóstico independiente permiten a los usuarios solucionar problemas o cambiar las condiciones de flujo sin tener que poner fuera de servicio el MFC.
  • Amplia gama de opciones de comunicación, incluyendo DeviceNet®, Profibus® y RS-485, además de interfaces analógicas.

APLICACIONES


  • Plantas piloto químicas y petroquímicas
  • Biorreactores para ciencias de la vida
  • Blanketing en el procesamiento de alimentos

Especificaciones



Tipo de producto
Diferenciador Gabinete aprobado por NEMA 4X/IP66
Perfecto para aplicaciones de manguera hacia abajo/lavado hacia abajo
Aprobaciones de áreas peligrosas
Rango de flujo (capacidad de escala completa) .003 – 2500 slpm
Precisión Hasta 100 lpm: 0,90% de SP (20-100% FS)
0,18% de FS (2-20% FS, 1-20% FS de 1 – 50 lpm)
100 – 2500 lpm: 0.90% de SP (20-100% FS)
100 – 1100 lpm: 0,18% de FS (2-20% FS)
1100 – 2500 lpm: 1.0% de FS
Repetibilidad 0,20% SP
Linealidad Incluido en Accuracy
Tiempo de respuesta <1 segundo hasta 100 lpm
<3 segundos hasta 2500 lpm
Configurabilidad Multi-Gas y Gama Estándar
Presión Máxima Hasta 100 lpm: 1500 psi/100 bar
Hasta 50 lpm: 4500psi/310 bar (opcional)
100-2500 lpm: 1000 psi/70 bar
Rango de control 1-50 slpm: 100:1 Turndown para F.S.
50-2500 lpm: 50:1 Turndown para F.S.
Estabilidad cero < 0.2% F.S. por año
Coeficiente de Temperatura de Flujo Cero: <0.05% de F.S. por °C
Span: < 0.1% de S.P. por °C
Coeficiente de presión ±0.03% per psi (0-200 psi N2)
Actitud Sensibilidad <Desviación máxima de 0.2% F.S. de la precisión especificada después de la puesta a cero.
Temperatura máxima 65oC
Rango de presión diferencial Controladores
Hasta 50 lpm: 5 psi/0.35 bar min – 1500 psi/103.4 bar max
50-100 lpm: 10 psi/0.69 bar min – 50 psi/3.45 bar max
500 lpm: 7.5 psi/0.52 bar min – 300 psi/20.0 bar max
1000 lpm: 14.5 psi/1.00 bar min – 300 psi/20.0 bar max
2500 lpm: 35.0 psi/2.41 bar min – 300 psi/20.0 bar max
Integridad de las fugas 1×10-9 atm cc/sec He
mecánico
Material del sello Sello de elastómero
Materiales mojados Acero inoxidable 316L
Acero inoxidable de alta aleación
Fluoroelastómeros Viton
Buna-N
Kalrez
Teflón®/Kalrez
EPDM
Opciones de válvulas Normalmente cerrado
Normalmente abierto
Medidor (sin válvula)
Diagnóstico
Capacidad de diagnóstico Disponible
Luces de estado MFC Health, Estado de la red
Alarmas Salida del sensor
Salida de la válvula de control
Sobretemperatura
Sobretensión/Caída de tensión
Interrupción de la red
Diagnóstico / Puerto de servicio RS485 a través de un conector de 2,5 mm
Comunicación analógica comunicación 0-5 V, 1-5 V, 0-10 V, 0-20 mA, 4-20 mA
Comunicación Digital DeviceNet™
FOUNDATIONTM Fieldbus
Profibus®.
RS485
Conexión eléctrica DeviceNet™: 1 x M12 con tuerca roscada (B)
Profibus®: 1 x 15 contactos macho Sub-D
1 x 9 pines hembra Sub-D
RS485: 1 x 15 contactos Sub-D macho, (A)
Fuente de alimentación / Consumo Analógico / Profibus® / RS-485
Orificio de la válvula > 0.032″: 8 vatios
Orificio de la válvula ≤ 0.032″: 5 vatios
Sin válvula: 2 vatiosDeviceNet™
Orificio de la válvula > 0.032″: 10 vatios
Orificio de la válvula ≤ 0.032″:  7 vatios
Sin válvula: 4 vatios
Certificaciones/Aprobaciones ISO/IEC 17025:2005
CE: EMC, RoHs, PEDUL Listed/Reconocido:
Clase 1, Div 2, Grupo A,B,C,D
Clase 1, Zona 2, IIC T4, Clase II, Zona 22ATEX:
II 3 G Ex nA IIC T4 Gc
II 3 D Ex tc IIIC T 85°C DcIECEx:
Ex nA IIC T4 Gc
Ex tc IIIC T 85°C Dc

KOSHA:
Ex nA IIC T4
Ex tc IIIC T85°C Dc

envergadura Grande
Cumplimiento de la normativa medioambiental Directiva RoHS (2011/65/EU)
REACH Directiva CE 1907/2006
