Serie Sho-Rate

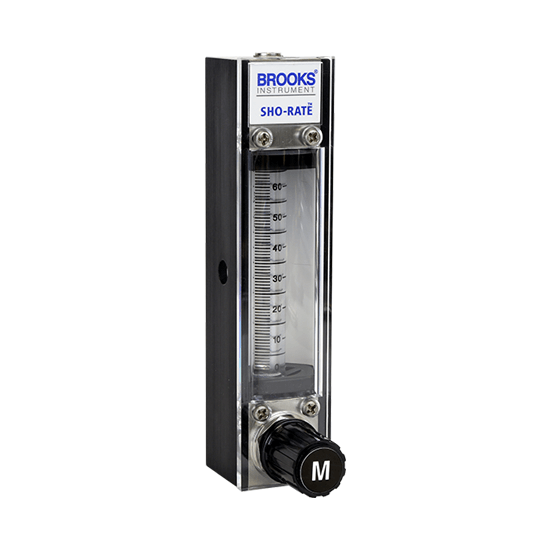

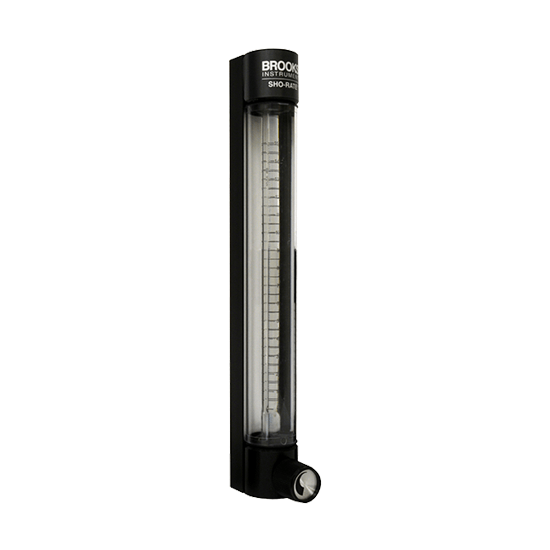

Sho-Rate™ Series Medidores de flujo de área variable con tubo de vidrio

Rendimiento comprobado para caudales bajos. Opciones versátiles para satisfacer sus necesidades.

Modelos 1250A / 1255A / 1350G / 1355G / 1358

Para una amplia gama de aplicaciones químicas, petroquímicas, biotecnológicas, de investigación y analíticas, los medidores de flujo de área variable de tubo de vidrio de la serie Sho-Rate™ proporcionan una repetibilidad y confiabilidad líderes en la industria en dos líneas versátiles.

Sho-Rate™ Los medidores de flujo 1350/1355 ofrecen hasta un 3% de precisión y un 0,25% de repetibilidad, dependiendo del modelo. Sho-Rate™ Los medidores de flujo 1250/1255 ofrecen un diseño duradero y rentable para cumplir con los requisitos de OEM para sistemas que requieren integradores de medidores y analizadores.



Descargar catálogo 1250-1255
Descargar catálogo 1350G-1355G
Descargar catálogo 1358

Descripción

Características
  • Rangos de caudal:
    • Aire: Hasta 140 scfh / 63 slpm
    • Agua: Hasta 34 gph / 2000 cc/min
  • Los tubos de vidrio borosilicato son compatibles con la mayoría de los gases y fluidos.
  • Los materiales del flotador incluyen vidrio negro, acero inoxidable 316, zafiro, Carboloy® y tántalo.
  • La ampliación asegura que las escalas sean fáciles de leer

Sho-Rate™ 1350 / 1355 / 1358 las características incluyen:

  • Tres niveles de precisión: 3% (modelo 1355 de bajo caudal), 5% (modelo 1350 de bajo caudal) o precisión estándar del 10% (modelo 1358 de alto caudal).
  • Repetibilidad del 0,25% a escala completa (0,5% a escala completa para el modelo 1358)
  • La escala incluye una lupa incorporada – las calcomanías de la escala se pueden aplicar directamente al tubo para soportar rangos de flujo y unidades de medida únicos.
  • Las opciones incluyen válvulas de control de aguja integrales estándar o NRS™, así como controladores de flujo en la entrada o salida para ir más allá de la medición.

Sho-Rate™ 1250 / 1255 características incluyen:

  • Dos niveles de precisión: 5% Full Scale (Modelo 1250), 10% Full Scale (Modelo 1255)
  • Escalas de lectura directa estándar para unidades y fluidos comunes – Longitudes de escala 65 mm, 150 mm (aproximadas)
  • Válvula de entrada y salida con opciones de válvula de cartucho, válvula de control de precisión o sin válvula
  • El diseño de fácil cambio permite una rápida intercambiabilidad de los conjuntos de tubos.
  • La lente giratoria proporciona una visión de 180° con aumento
Beneficios
  • Las opciones ofrecen características de valor añadido para cumplir con los requisitos del proyecto o del OEM
  • El vidrio de borosilicato es resistente al choque térmico y a los gases y fluidos corrosivos.
  • Las opciones de materiales resistentes a la corrosión para básculas, flotadores, racores y válvulas se adaptan a las aplicaciones más exigentes.
  • Los topes de flotador integrados evitan la pérdida de flotador durante la extracción del tubo.
  • Mejora la precisión con escalas de fácil lectura con aumento
Aplicaciones
  • Producción farmacéutica
  • Investigación
  • Fabricación de productos químicos
  • Instrumentación analítica
  • Sistemas de tratamiento y distribución de agua
Especificaciones

Tipo de producto

Medidor de flujo VA de tubo de vidrio

Diferenciador

Ideal para una amplia variedad de aplicaciones de gas y líquidos
Económico

Desempeño

Rango de flujo (capacidad de escala completa)

Agua
0.8 – 5 gpm
0.01 – 34 gph
0.041 – 130 lph

Aire
3.4 – 15 scfm
0,12 – 140 scfh
3,2 – 3700 nlph

Nitrógeno
4-900 ml/min
2-100 MCP
0,1-9 LPM
0,1-130 SCFH

Precisión

± 3% – 10% FS

Repetibilidad

0.25% FS

Calificaciones

Presión Máxima

200 psig

Temperatura máxima

121oC (250oF)

mecánico

Materiales de construcción

Vidrio borosilicato, latón, aluminio, acero inoxidable 316, policarbonato transparente,
Policarbonato blanco leche, Teflón

Alojamiento

Aluminio o acero inoxidable

Material del tubo de medición

Vidrio borosilicato

Balanzas

1250/1255
Calcomanía simple o doble en el tubo

1350/1355/1358
Calcomanía individual en el tubo

Longitud de la escala

65mm, 150mm

Graduaciones de la escala

Graduaciones de la escalaElección de unidades de lectura directa, milímetro o porcentaje de flujo máximo con etiqueta de factor.

Material para ventanas

1350, 1355, 1358: Policarbonato con inhibidor de UV

Material del flotador

Carboloy®, Vidrio, Zafiro, Acero Inoxidable, Tántalo

Paradas de flotador

teflón

Materiales de la junta tórica

Fluoroelastómeros Viton-A
Buna-N
Teflón
Butilo
RPE
Kalrez

Opciones de válvulas

Válvula Cartucho III y NRS™

Materiales de la válvula

Acero Inoxidable

Controlador de flujo

Opciones de bloque final

Stainless Steel and Brass

Materiales de conexión

Acero Inoxidable

Certificaciones/Aprobaciones

Certificado Internacional de Calibración (ICC)

Cumplimiento

Alarmas

Diagnóstico y visualización

Conexiones de proceso

Adaptadores roscados hembra horizontales de 3/8″ NPT
1/8″ – 1/4″ NPT
Compresión de 1/8″ – 1/4
Compresión de 6mm
1/4″ – 3/8″; RC
VCR® DE 1/4
Manguera de 1/4
Convertidores Swagelok
