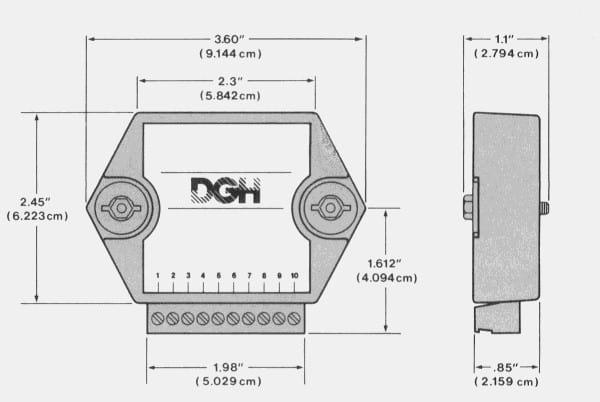

Salidas analógicas serie D3000
Los módulos de salida digital-analógica de la serie D3000 contienen un convertidor digital-analógico aislado de 12 bits que está escalado para generar señales de tensión o corriente continua utilizadas habitualmente en las industrias de control de procesos, pruebas de producción y control de movimiento. Están disponibles seis rangos de salida de tensión y dos rangos de salida de corriente diferentes. Para controlar el convertidor digital-analógico de 12 bits se utilizan sencillos comandos de caracteres ASCII. Los comandos se reciben desde un ordenador central a través de un puerto serie RS-232 o RS-485.
El D3000 incluye tres entradas digitales discretas que pueden aceptar cierres de contacto directos de interruptores o relés. Esto las hace ideales para supervisar señales de encendido/apagado, como el estado de la puerta del armario, o para controlar manualmente la señal de salida analógica en una ubicación remota del módulo.
Los módulos de la serie D3000 son una solución rentable para aplicaciones de control que requieren una salida de función de paso simple. Las señales de salida analógicas pueden utilizarse para controlar anunciadores, actuadores u otro hardware que requiera una señal de entrada de control. Los usuarios que necesiten funciones más avanzadas pueden considerar la serie D4000.
Las características avanzadas de la serie D4000 incluyen valores de datos de entrada escalables por el usuario, temporizador de vigilancia de las comunicaciones, valor inicial de encendido programable por el usuario, control de la velocidad de giro de la salida analógica y lectura analógica real.
D3000 Datasheet
D3000 Manual
Los módulos DAC de la serie D3000 también se pueden montar en un raíl DIN utilizando el kit de montaje MK-1.
Alimentación | • No regulado +10-30Vdc, 1.0W Max. • Protegido contra las inversiones de la fuente de alimentación |
---|---|
Comunicaciones | • RS-232 o RS-485 Interfaz en serie • Protocolo DGH ASCII • Velocidad en baudios: 300-38.4K • Paridad: Impar, Par, Ninguna • Dirección de canal seleccionable por el usuario • Todos los ajustes almacenados en la EEPROM |
Características | • Salidas de tensión: 0-1V, ±1V, 0-5V, ±5V, 0-10V, ±10V • Salidas de corriente: 4-20mA, 0-20mA • Aislamiento de la salida: 500Vrms • Convertidor de digital a analógico de 12 bits • 1000 conversiones por segundo • Cumplimiento de la tensión de salida actual: ±12V • Tensión accionamiento de salida: 5mA máx. • Tres entradas digitales |
Aplicaciones | • Control de movimiento • Control de velocidad del motor • Sistemas de control de procesos • Fuente programable para pruebas de productos |
