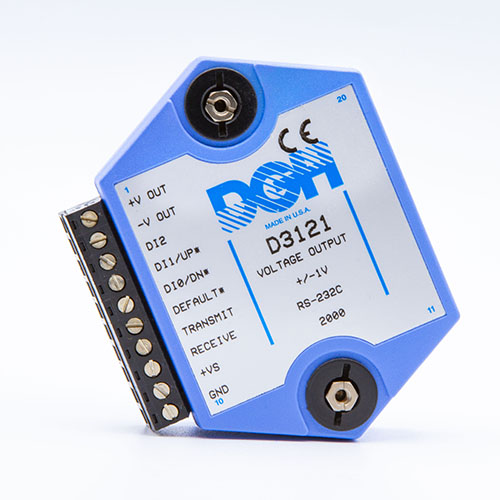

Módulos de salida de tensión D3100
Los módulos de salida de tensión de la serie D3100 contienen un convertidor digital-analógico aislado de 12 bits que está escalado para generar tensiones de CC utilizadas habitualmente en las industrias de control de procesos, pruebas de producción y control de movimiento. Están disponibles seis rangos de salida de tensión diferentes. Para controlar el convertidor digital-analógico de 12 bits se utilizan sencillos comandos de caracteres ASCII. Los comandos se reciben desde un ordenador central a través de un puerto serie RS-232 o RS-485.
El D3100 incluye tres entradas digitales discretas que pueden aceptar cierres de contacto directos de interruptores o relés. Esto las hace ideales para supervisar señales de encendido/apagado, como el estado de la puerta del armario, o para controlar manualmente la señal de salida analógica en una ubicación remota del módulo.
Los módulos de salida de tensión de la serie D3100 son una solución rentable para aplicaciones de control de funciones simples. Las señales de tensión pueden utilizarse para controlar anunciadores, actuadores u otro hardware que requiera una señal de entrada de control. Los usuarios que necesiten funciones más avanzadas pueden considerar la serie D4000.
Las características avanzadas de la serie D4000 incluyen valores de datos de entrada escalables por el usuario, temporizador de vigilancia de las comunicaciones, valor inicial de encendido programable por el usuario, control de la velocidad de giro de la salida analógica y lectura analógica real.
D3100 Datasheet
D3100 Manual
Los módulos de la serie D3000 también pueden montarse en un raíl DIN utilizando el kit de montaje MK-1.
Dimensiones | 9,14 × 6,22 × 2,8 cm |
---|---|
Especificaciones | • Salidas de tensión: +/-1V, +/-5V, +/-10V, 0-1V, 0-5V, 0-10V • Precisión: 0,1% del rango de la escala completa como máximo • Resolución de salida de 12 bits • 1000 conversiones por segundo • Tiempo de asentamiento: 300uS típico (1 ms máximo) • Span tempco: +/-50ppm/grado C máx • Accionamiento de la salida de tensión: 5mA máx • Tres entradas digitales. |
Otros clientes compraron
Productos relacionados
-
Transmisores de temperatura
Transmisores de temperatura
Los transmisores de temperatura presentan importantes avances con respecto a sus homólogos con cableado directo. Eliminan los requisitos de cableado especial, simplifican la ingeniería y el mantenimiento y permiten realizar diagnósticos avanzados. Yokogawa ofrece dispositivos de montaje en cabeza, en panel y en campo para cubrir diferentes aplicaciones de temperatura.
Medición de la temperatura industrial
La temperatura es una de las cuatro mediciones básicas del proceso (las otras son la presión, el nivel y el caudal). Las mediciones de temperatura se utilizan en una serie de aplicaciones diferentes. La inexactitud de una lectura de temperatura puede tener un impacto en el resultado final.Por ejemplo, si un controlador mantiene la temperatura del agua a 100°F en un proceso y la medición de temperatura que llega al controlador es sólo 1°F por debajo de la temperatura real, el controlador aumentará la energía al proceso para llegar a 100°F (aunque realmente no sea necesario.) ¿Cuánto le costará esta energía desperdiciada al año? Por supuesto, depende de la cantidad de agua de la que estemos hablando, pero, si está utilizando más de 100.000 al año, ¿le costará 8.000 dólares al año? ¿10.000 $/año? o más? El coste de una pequeña inexactitud en las mediciones (sólo 1 °F) es muy real, pero a menudo se pasa por alto.
Como puede ver, es importante conocer bien la medición de la temperatura. En las siguientes secciones se tratarán los aspectos básicos de los sensores de temperatura y por qué es útil el uso de un transmisor de temperatura.
Transmisores de temperatura
1 archivo(s) 84.09 KB -
YOKOGAWA
Medidores de nivel DPharp series
Los nuevos transmisores DPharp EJX de Yogogawa emplean una tecnología multisensorial de última generación que proporciona uno de los mayores nivel de rendimiento y precisión del mercado.
El sensor digital DPharp de Yokogawa ofrece el doble de rendimiento y estabilidad que otros sensores analógicos. El DPharp utiliza lo último en tecnología de diseño y fabricación de chips IC. Los sensores analógicos se basan en una tecnología de diseño más antigua. Aunque los sensores analógicos son buenos, el moderno sensor DPharp los supera. Un transmisor Yokogawa con sensor digital DPharp le proporcionará la medición consistente, fiable y precisa que necesita.
Fichas técnicas
TI06P01Y01-E-E
1 archivo(s) 84.09 KB
TI 07P01Y01-E-E
1 archivo(s) 84.09 KB
TI08P01Y01-E-E
1 archivo(s) 84.09 KB
Medidores de nivel DPharp series
1 archivo(s) 84.09 KB -
DGH
Módulos de entrada del puente D1500
Los módulos de entrada de puente y célula de carga D1500 contienen un convertidor analógico-digital aislado de 15 bits para medir sensores con salida de puente resistivo. Cada módulo incluye una fuente de tensión de excitación aislada para excitar el sensor, eliminando la necesidad de una fuente de tensión adicional. El módulo realiza todo el acondicionamiento de la señal, la conversión analógica a digital y linealiza los datos digitales en unidades de ingeniería a escala.
Los módulos de entrada de puente y célula de carga D1500 incluyen una salida digital de colector abierto que puede utilizarse para controlar relés de estado sólido y anunciadores o programarse como una salida de alarma LO basada en el valor de entrada del sensor. Pueden ser arrastrados hasta +30Vdc y hundir hasta 30mA sin que se dañen.
Los valores de datos escalados se transmiten a un ordenador central a través de un puerto serie RS-232 o RS-485.
Utilice los siguientes enlaces para descargar una hoja de datos o un manual de usuario de la serie D1000.
Los módulos de entrada D1500 Bridge se pueden montar en un raíl DIN utilizando el kit de montaje MK-1.
Dimensiones 9,14 × 6,2 × 2,8 cm Especificaciones • Rangos: 30mV, 60mV, 1-6Vdc.
• Precisión: +/-0.05% of F.S. max.
• Resolución: 10uV (mV abarca), 0.02% of F.S. on V abarca.
• Rechazo de modo común: 100db at 50/60 Hz.
• Tensión de excitación: 5V, 8V, 10Vdc @ 60mA max.
• Protección de entrada por quemadura a 30Vdc.
• Control de desplazamiento: Rango de entrada completo.
• Deriva cero: +/-1uV/deg C max.
• Span tempco: +/-50ppm/deg C max.
• Una salida digital (o alarma LO). -
Herramientas básicas de calibración
Trampa para líquidos e impurezas Beamex DMT
Proteja su equipo de calibración de líquidos e impurezas
Los instrumentos de proceso pueden contener restos de líquidos y suciedad en su interior. Cuando se utiliza una trampa para líquidos e impurezas, esta captura la suciedad y restos de fluido que pueda existir en el interior del instrumento para evitar que entren en el equipo de calibración, como los controladores de presión, los calibradores de presión y las bombas de generación de presión manuales.
La trampa para líquidos e impurezas también evita que se produzca contaminación cruzada entre los dispositivos en los que se están efectuando las pruebas.
Trampa para líquidos e impurezas Beamex DMT
1 archivo(s) 84.09 KBModelos disponibles
La trampa de líquidos e impurezas Beamex DMT está disponible en dos versiones:
• DMT40 de 40 bares/580 psi
• DMT210 de 210 bares/3045 psiLa trampa incluye conectores específicos para baja o alta presión y tubos flexibles de serie. También se incluye un soporte para mantener el colector de la trampa en posición vertical cuando este se coloca sobre una superficie plana. El soporte también sirve de distribuidor ya que incorpora tres tomas de presión. El colector es fácil de abrir para su vaciado y limpieza.
La trampa está construida de acero inoxidable.
-
Herramientas básicas de calibración
Beamex MC6 Workstation
Estación de trabajo de calibrador y comunicador avanzada
Hemos hecho de la estación de trabajo MC6 un calibrador ergonómico para su uso en taller. El dispositivo, que es fácil de usar además de multifuncional, ofrece muchas funcionalidades para realizar calibraciones. La estación de trabajo MC6 se puede instalar en el banco de calibración o el carrito móvil de Beamex.
Facilidad de uso
Nuestro objetivo ha sido que el uso de la estación de trabajo MC6 fuese fácil y divertido. Para eso le hemos añadido una gran pantalla táctil en color de 5,7 pulgadas con retroiluminación que se puede usar con los dedos, incluso si lleva guantes, o con un puntero. Además incluye un interfaz de usuario intuitiva con varios idiomas. Los diagramas de conexión le guían para efectuar las conexiones correctamente. Incluso hemos añadido varios modos de interfaz de usuario para los diferentes tipos de uso.
Precisión inigualable
Siendo un calibrador de alta gama, por supuesto que es muy preciso. La incertidumbre de medición es muy pequeña y también se ha especificado con una estabilidad de 1 año. Consulte el folleto para ver las especificaciones con más detalle.
Comunicador multibus de campo
Le hemos añadido al calibrador un comunicador multibus de campo. Se incluyen las comunicaciones HART, FOUNDATION Fieldbus H1 y Profibus PA en un solo dispositivo y solo tiene que seleccionar las que necesite. No es necesario llevar un comunicador independiente para realizar trabajos de calibración.
Parte de la solución de calibración integrada Beamex ICS
La estación de trabajo MC6 es un calibrador-documentador, que usado junto con el software de calibración de Beamex permite un proceso de calibración donde no hace falta papel.
Modos de interfaz de usuario
El calibrador debe tener muchas funciones avanzadas y seguir siendo fácil de usar, lo que puede ser una situación bastante difícil. La solución que hemos encontrado fue hacer diferentes interfaces de usuario adaptadas a las diferentes utilizaciones. Por ejemplo, si solo desea medir algo de forma fácil y rápida, use el sencillo modo de Medidor. Si desea documentar la calibración, use el modo de Calibrador-documentador.Medidor
El modo Medidor permite medir señales de forma muy sencilla. Es frecuente que haga falta medir algo de forma rápida y fácil. Para este fin suele utilizarse un multímetro, que resulta más sencillo de usar. Algunos calibradores multifunción son lentos y difíciles de manejar, así que resulta más fácil elegir el medidor más simple. El modo Medidor del MC6 está optimizado para este tipo de mediciones sencillas.
Calibrador
El modo Calibrador está diseñado para calibrar diversos instrumentos de proceso. A menudo hay que revisar y calibrar un determinado transmisor/instrumento de proceso. Los transmisores suelen tener una entrada y una salida. Por tanto, el usuario necesita tener dos equipos o uno capaz de hacer dos cosas a la vez. El modo Calibrador del MC6 está optimizado para este tipo de uso.
Calibrador-Documentador
El modo Calibrador-Documentador permite calibrar instrumentos de proceso y documentar los resultados de la calibración. En las plantas de proceso actuales, a menudo es necesario documentar las calibraciones. Sin un calibrador-documentador, la documentación tiene que hacerse a mano, lo que implica dedicar mucho tiempo a la vez que aumenta el riesgo de errores. El modo Calibrador-Documentador del MC6 está optimizado para usarlo como un calibrador-documentador de procesos integrado con el software de calibración.
Registro de datos
El modo Registro de datos permite registrar resultados de diversas mediciones. En este sector es muy frecuente tener que medir señales en periodos más cortos o más largos y guardar los resultados en la memoria y analizarlos posteriormente. Este uso puede estar relacionado con la solución de problemas, la vigilancia o la calibración. El modo Registro de datos del MC6 está optimizado para este tipo de uso.
Comunicador
El modo Comunicador está pensado para comunicarse con los instrumentos de bus de campo (fieldbus). En las plantas de procesado actuales cada vez se emplean más instrumentos inteligentes. Por tanto, los ingenieros tienen que usar comunicadores o software de configuración. La mayoría de estos instrumentos son compatibles con HART, FOUNDATION Fieldbus o Profibus PA. El modo Comunicador del MC6 está optimizado para este tipo de uso.
Ajustes
El modo Ajustes le permite modificar los diversos ajustes del calibrador.
-
Calibración

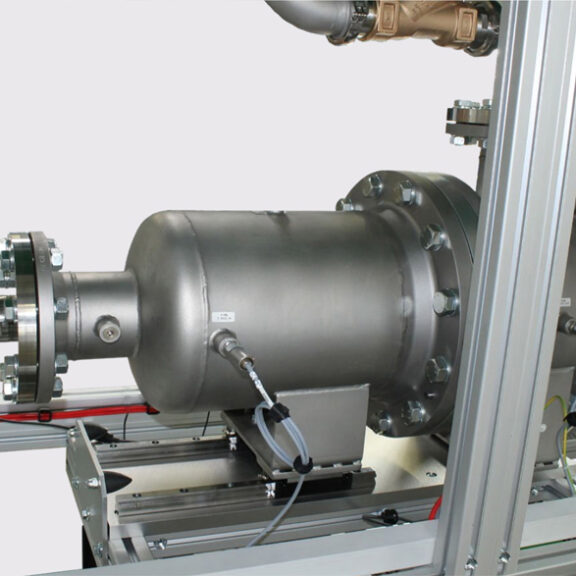

Estación de calibración de caudalímetros SMF®- MFC
La serie de bancos de pruebas para las toberas sónicas SMF® ha sido específicamente diseñada para la calibración con gases. El sistema genera el caudal requerido con gran precisión y estabilidad. Dependiendo de los requisitos de caudal del cliente, se pueden combinar hasta 8 toberas sónicas. Los diferentes circuitos resultantes permiten una generación de flujo de 28 = 256 flujos diferentes. Con las toberas, se puede establecer un flujo preciso en un tiempo muy corto (alrededor de 500 ms). El sistema está fabricado como unidad compacta y viene equipado con los sensores apropiados (temperatura, presión y humedad) para la determinación de la densidad. Una bomba de vacío, o la conexión a la red de vacío de la instalación, asegura la generación de la relación de presión crítica necesaria aguas abajo de las toberas. Alternativamente, la operación se puede realizar con sobrepresión. El sistema está controlado por un PC dotado de un preciso hardware de adquisición de datos de medición y un software de medición y control LabVIEW (Laboratory Virtual Instrument Engineering Workbench).
Estación de calibración de caudalímetros SMF®-MFC – Operación en vacío
1 archivo(s) 84.09 KB -
Hornos y baños de calibración
Hornos de calibración TCT-450/TCT-450H
Los hornos de calibración Gometrics TCT-450 y TCT-450H son unos instrumentos portátiles diseñados para la generación de calor de una forma rápida y precisa para la verificación de sensores de temperatura tipo termorresistencia, termopar, etc.
La temperatura de estos hornos de pozo seco se controla mediante un conjunto de sensor tipo RTD de gran estabilidad y un controlador digital con funciones Fuzzy + PID con indicación del punto de consigna y de la temperatura del sistema.
La salida del controlador va a una fuente de alimentación especialmente diseñada para alcanzar rápidamente la temperatura del punto de consigna deseado, garantizando una gran estabilidad en el sistema, lo que permite realizar las calibraciones y verificaciones de los elementos por comparación con una sonda patrón de referencia o termómetro patrón.
Hornos de calibración TCT-450/TCT-450H
1 archivo(s) 84.09 KB -
Calibración
Manómetro digital ATEX de seguridad intrínseca T210-IS
El manómetro digital T210-IS forma parte de la serie Tinycal T210, unos instrumentos portátiles basados en un microprocesador, diseñados y fabricados por Gometrics para indicar los valores de presión. El T210-IS tiene la especificidad de estar preparado y certificado para atmósferas explosivas y se diferencia por su carátula de color rojo.
El T210-IS de Gometrics está permitido para zona 0 (presencia permanente de gas inflamable), grupo II, gases, vapores o nieblas del grupo B (metano, propano, etileno) y clase de temperatura T4. Clasificado código II 1G Ex ia IIB T4.
El instrumento está diseñado para funcionar como manómetro y miliamperímetro digital, lo que le confiere una mayor versatilidad y permite la calibración de los transmisores electrónicos de presión con un solo instrumento, leyendo tanto la presión generada como la señal de 4-20 mA de la salida del transmisor, con sólo pulsar una tecla.
El sensor de presión está incorporado en el equipo y está hecho de acero inoxidable. Esto, junto con su capacidad para soportar el exceso de presión, garantiza la larga vida del instrumento.
El teclado de la parte frontal tiene un diseño ergonómico creado especialmente para que pueda ser manejado con una sola mano, permitiendo las siguientes funciones:
- Cambio de unidades de ingeniería (bar, kPa, kgf/cm², mbar, psi, mmHg, mH2O, cmH2O, mmH2O, atm)
- Auto-cero
- Selección de entrada: presión o corriente
El diseño compacto del manómetro Tinycal permite operaciones de calibración rápidas y eficientes tanto en el campo como en el taller. También tiene un soporte de escritorio estilo atril para una fácil lectura.
Manómetro digital ATEX de seguridad intrínseca T210-IS
2 archivo(s) 84.09 KB
