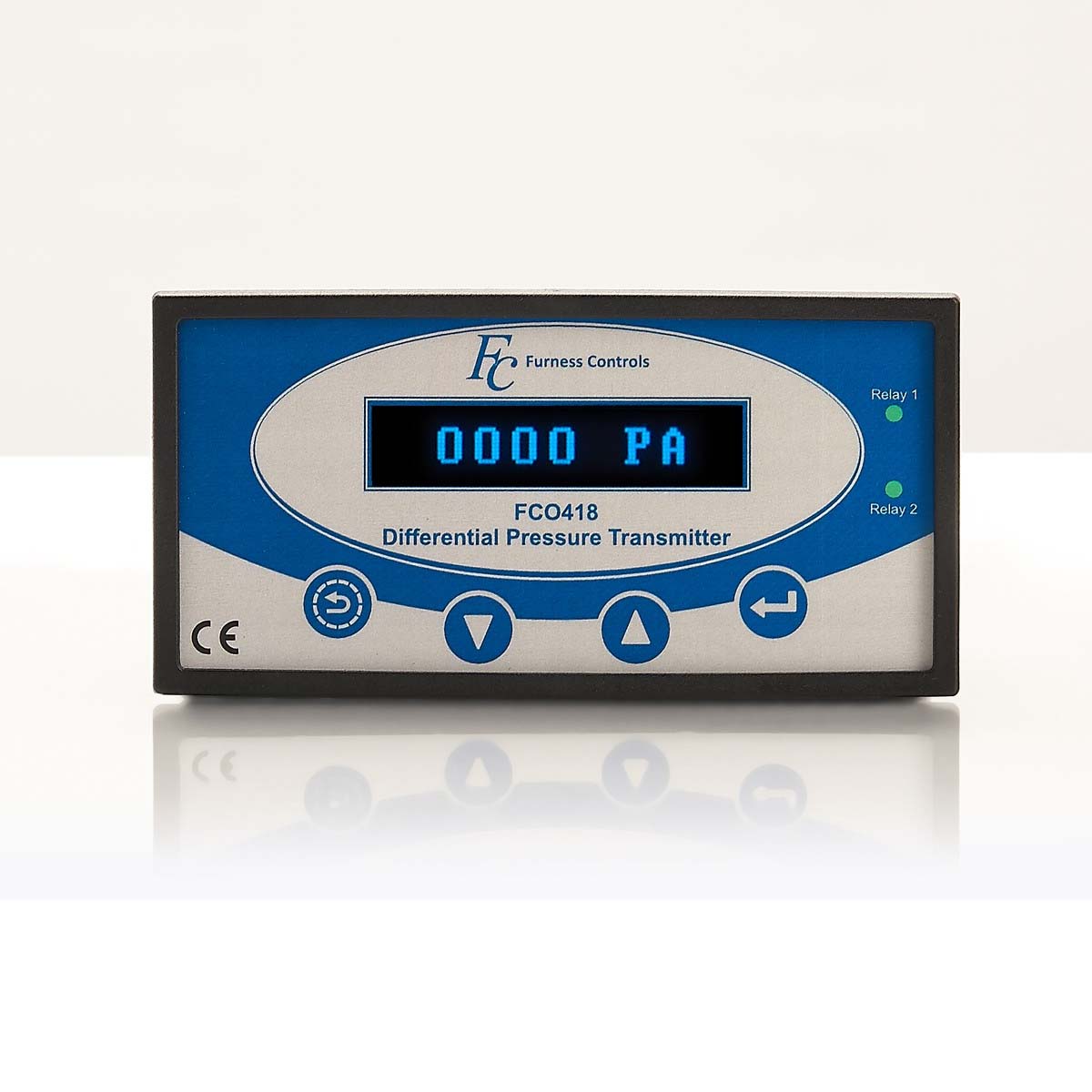

Panel transmisor de presión diferencial (FCO418)
El FCO418 es la versión de montaje en panel de nuestro popular transmisor de presión diferencial de baja presión FCO432. Los modelos disponibles incluyen una gama de instrumentos de baja presión a partir de sólo ±50 Pa con una precisión del 0,25% de la lectura, instrumentos de mayor presión que miden hasta 10 bar, así como un dispositivo de presión absoluta de 1500 mbar. La célula de presión se basa en el exclusivo sensor capacitivo de Furness Controls de probada fiabilidad.
Sus características incluyen corrección de temperatura, amortiguación de la pantalla y unidades configurables. Las salidas pueden escalarse a lecturas de velocidad, lo que permite medir el flujo y la velocidad utilizando tubos de Pitot o elementos de flujo laminar (LFE). Los relés permiten que el transmisor accione directamente las alarmas externas u otros circuitos a umbrales de medición configurables.
Opciones de salida
El transmisor está disponible con opciones de corriente de 4-20 mA aislada a 2 y 4 hilos, así como con señalización de tensión, lo que le permite adaptarse a una serie de configuraciones industriales y científicas. Las conexiones USB, RS232, RS485 y Modbus permiten la interconexión con PCs u otro hardware de control.
Configuración
Hay dos maneras de configurar el transmisor de presión. El teclado de membrana del panel frontal permite una fácil configuración en el dispositivo en el campo. De lo contrario, la configuración puede llevarse a cabo mediante el software de utilidad FCS541 suministrado y la conexión Micro-USB interna.
El FCO418 puede ponerse a cero mediante un botón externo o un circuito electrónico adecuado. También existe la opción de utilizar la función de puesta a cero automática con un retraso ajustable entre 0,0 y 24,0 horas, con una resolución de 0,1 horas.
Casos de uso típicos
El transmisor de presión diferencial está diseñado para sustituir a los manómetros de columna de agua, los caudalímetros VA, los medidores analógicos y los presostatos inexactos. Es adecuado para aplicaciones industriales y científicas de control, medición y monitorización, incluyendo:
-
- Medición de la presión de combustión y control de secadores, hornos, estufas y hornos
.
- Flow measurement or blockage detection across filters and membranes
- Gas/air flow measurement in conjunction with laminar flow elements or Pitot tubes
- Glove boxes, cleanrooms, wind-tunnels and many more….
