Descripción
- El medidor de flujo ofrece una gama extremadamente amplia de valores nominales de flujo – soporta caudales muy bajos a muy altos
- Rango de temperatura de -325°F a 788°F (-198°C a 420°C)
- Rangos de presión de hasta 6,000 psi (productos estándar) y hasta 20,000 psi (modelos personalizados)

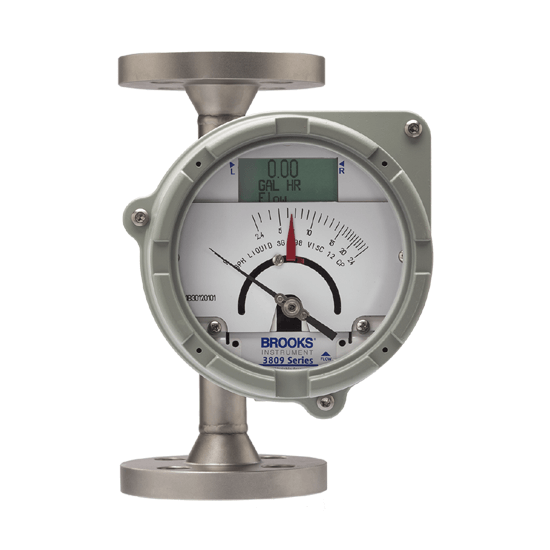

- Pantalla LCD mejorada con interfaz de operador local (opcional)
- Funciones de alarma de alto/bajo flujo que cumplen con los requisitos de SIL 2
- La carcasa ignífuga de acero inoxidable 316SS cumple con la clasificación para áreas peligrosas del grupo de gas ATEX IIC/Clase 1 Div 1.
- Selección de materiales húmedos resistentes a la corrosión y carcasa del indicador para satisfacer las necesidades de las aplicaciones más exigentes
- La superficie de sellado de la junta cumple con los requisitos ASME, no se requieren juntas especiales.
- Los transmisores de flujo están disponibles con capacidad de bus de campo HART® 7 o FOUNDATIONTM y cuentan con aprobaciones en todo el mundo.
- Medición de flujo repetible incluso a temperaturas de proceso muy bajas y a las temperaturas de proceso más altas de cualquier medidor de VA
- Diseñado para cumplir con ASME B31.3 – un requisito solicitado en las principales instalaciones industriales del mundo
- La documentación de los productos, la trazabilidad de los materiales y la planificación de los proyectos se adaptan perfectamente a las necesidades de los integradores de sistemas EPC.
- No requiere energía – reduce el costo de uso y la complejidad de la instalación
- Una tecnología fiable de medición de flujo que puede comunicarse con los sistemas de control a través de interfaces analógicas o digitales, incluso cuando no hay energía disponible.
- El amplio rango de presión y temperatura permite elegir un medidor para múltiples usos
- Excelente fiabilidad y fiabilidad – en uso durante décadas en todo el mundo
- Aprobado mundialmente para su uso en ambientes explosivos y peligrosos, cumpliendo con los más altos requisitos internacionales de seguridad contra explosiones.
- Múltiples opciones de conexión para una instalación más fácil
- El diseño único de la brida evita la necesidad de juntas especiales
- Las bridas de cuello de soldador son estándar y pueden ser examinadas para determinar su integridad.
- FOUNDATION™ El transmisor de bus de campo cualificado por EMERSON se conecta sin problemas al sistema de control Delta V y al administrador de dispositivos AMS. Acceda a los kits de instalación aquí y busque “Brooks 3809G”.
- Medición básica de flujo de líquidos o gases
- Supervisión de la lubricación y/o del refrigerante de los equipos rotativos
- Medición de aditivos
- Supervisión de gases para hornos
- Flujo de alta presión en plataformas petrolíferas offshore
- Inyección de productos químicos
Tipo de producto

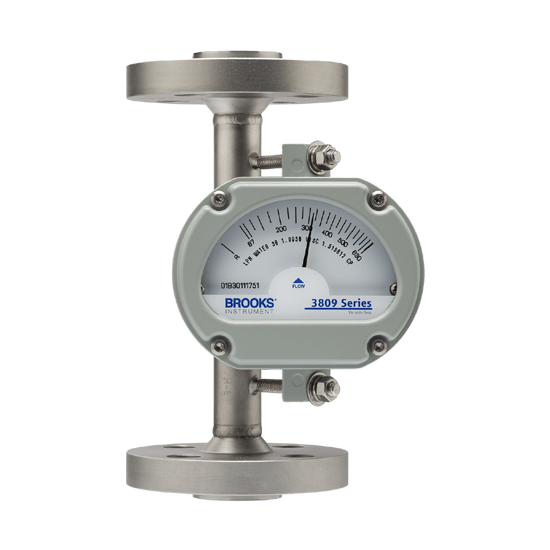

Medidor de flujo de área variable con tubo de metal
Aplicaciones: Líquidos, gases y vapor limpios
Diferenciador
Medición de caudal repetible incluso a bajas temperaturas de proceso de hasta -198°C / -325°F y altas temperaturas de proceso de hasta 420°C / 788°F
Diseñado para altas presiones de proceso 1379 bar(a) / 20.000 psig
Los clientes pueden confiar en una tecnología de medición de flujo probada que funciona cuando no hay energía eléctrica disponible y que al mismo tiempo se comunica con los sistemas de control a través de interfaces analógicas o digitales.
Interfaz de operador local opcional con pantalla LCD para un fácil control del operador y funciones de alarma que cumplen con los requisitos de SIL 2.
Una selección de materiales resistentes a la corrosión y carcasas de indicadores para adaptarse a sus exigentes aplicaciones
El producto está diseñado para cumplir con ASME B31.3 que es un requisito solicitado en las principales instalaciones industriales del mundo. La documentación de productos, la trazabilidad de los materiales y la planificación de proyectos se combinan perfectamente con las necesidades de los integradores de sistemas de Engineering Procurement Contractors (EPC).
Desempeño
Rango de flujo (capacidad de escala completa)
Consulte las tablas de capacidad en la hoja de datos
Agua
440 gpm / 100.000 l/h
Aire
750 scfm / 1200 m3n/hr
Caída de presión
Ver Tablas de Capacidades y Pérdidas de Presión en la Hoja de Datos
Precisión
±2% Escala completa / Clase 2.5 VDI / VDE
±1% Escala completa / Clase 1.6 VDI / VDE
±5% Escala completa / Clase 4 VDI / VDE
±3% Escala completa / Clase 2.5 VDI / VDE
Repetibilidad
Todas las opciones excepto ELF: 0,25% Full Scale
ELF: 1% Full Scale
mecánico
Material del tubo de medición
Acero inoxidable 316
Balanzas
Placa de aluminio desmontable simple o doble
Graduaciones de la escala
Elección de unidades de lectura directa o porcentaje de flujo máximo con etiqueta de factor.
Material del flotador
Acero inoxidable 316L, Aleación 625, Hastelloy C-276, Titanio GR II, Monel K-500, PVDF
Alojamiento
Aluminio fundido a presión (Aleación 380) con pintura epoxi Recubrimiento con ventana de vidrio
Aluminio fundido a presión (Aleación 380) con recubrimiento de pintura epoxi con ventana de vidrio a prueba de rotura

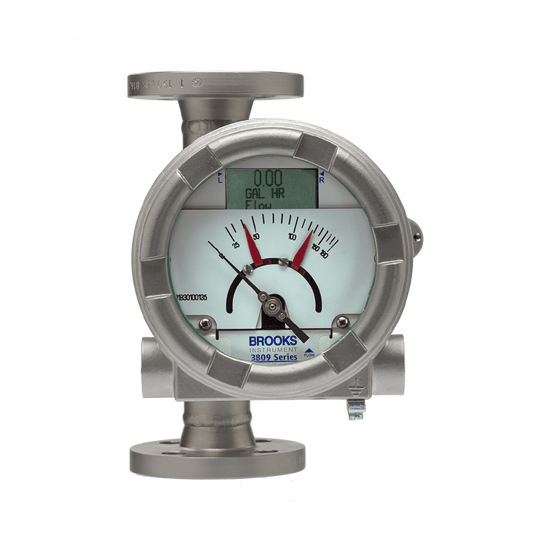

Acero inoxidable 316 fundido con ventana de vidrio
Acero inoxidable 316 fundido con ventana de vidrio a prueba de rotura
Materiales de la junta tórica
Opción de brida o NPT macho: Sin juntas tóricas
Opciones de rosca hembra: Viton fluoroelastómero, Kalrez fluoroelastómero, PTFE Teflón
Materiales de conexión
Acero inoxidable 316L, Aleación 625, Hastelloy C-276, Titanio GR II
Conexiones de proceso

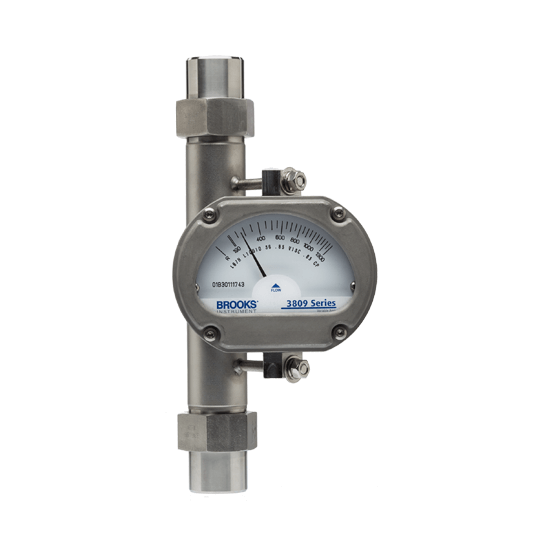

Todos los materiales: NPT, Rc (BSP) Hembra
Todos los materiales: 150#, 300#, 600# Bridas por ASME B16.5
Todos los materiales: Bridas DIN PN40
Todos los materiales: JIS B2220 DIN 10K, 20K Bridas
Equipamiento opcional
Alarmas
Interruptor inductivo – Todos los tamaños
emisores
4 – 20 mA con comunicaciones HART
Diagnóstico y visualización
Rango de temperatura del fluido
Consulte las tablas de corte de temperatura por opción en la hoja de datos.
Rango de temperatura máxima
Medidor
-325 a 788°F
de -198 a 420°C
Rango de temperatura ambiente
Consulte las tablas de corte de temperatura por opción en la hoja de datos.
Categorías PED
Consulte las categorías PED en las tablas de capacidad de la hoja de datos.
Presión Máxima
Consulte las tablas de presión/temperatura en la hoja de datos
Calificaciones
Eléctrico
Certificaciones/Aprobaciones
Aprobaciones de organismos internacionales para alarmas y transmisores
SIL 2 para la opción de alarma
Certificado Internacional de Calibración (ICC)
Certificaciones de materiales
Penetrante Líquido de Tinte
Identificación positiva del material
NACE MR 01-75 Y MR 0103
Certificado de prueba de presión
Certificado de limpieza con oxígeno
Certificado de conformidad
Cumplimiento
Comunicación Digital
HART® 7
FOUNDATIONTM Fieldbus (EMERSON™ cualificado para el sistema de control Delta V y el administrador de dispositivos AMS)
Comunicación analógica
Transmisor
4-20 mA
