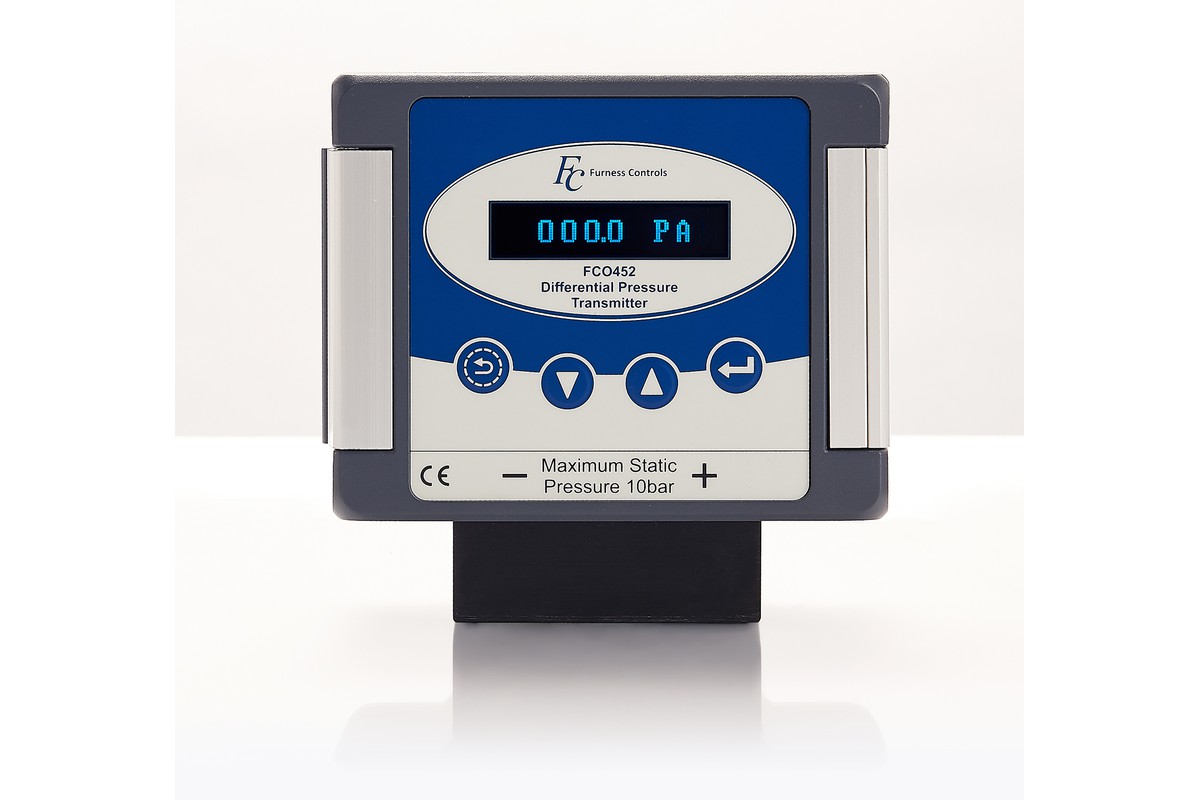

Transmisor de presión diferencial (FCO452)
El FCO452 es la versión industrial de los transmisores de baja presión diferencial de la serie 400. Los modelos comienzan con un rango de medición de sólo ±50Pa (precisión del 0,25% de la lectura), hasta un rango de -1 a 10 bar en presión diferencial. También está disponible una versión de presión absoluta (1500 mbar).
Una robusta carcasa de aluminio IP66 proporciona la protección necesaria en entornos húmedos o sucios. Hay disponibles varias conexiones neumáticas para diferentes tamaños de tuberías, con una opción de colector de proceso para montar válvulas de aislamiento. La versión de colector de proceso incorpora todas las piezas húmedas de acero inoxidable 316 para su uso con gases agresivos.
El FCO452 tiene corrección de temperatura incorporada, unidades configurables y amortiguación de salida ajustable. El microcontrolador puede aplicar transformaciones de raíz para permitir que la salida proporcione lecturas de velocidad directas a partir de la presión diferencial medida.
Salidas
Existen opciones de bucle de corriente estándar de 2 o 4 hilos de 4-20mA, así como de señalización de tensión. Los relés ajustables permiten que el transmisor accione directamente alarmas externas u otros circuitos cuando se alcanzan los umbrales de medición.
Interfaz de usuario
La pantalla LCD de bajo consumo permite alimentar el instrumento a través del circuito de 4-20mA, mientras que la pantalla OLED azul, brillante y fácil de leer, requiere una fuente de alimentación independiente de 24V. El teclado de membrana en el dispositivo permite una fácil configuración de los parámetros del dispositivo, mientras que el conector micro-USB se puede utilizar para la configuración a través del software de utilidad proporcionado.
Casos de uso típicos
El FCO452 está diseñado para sustituir a los manómetros de columna de agua, los caudalímetros VA, los medidores analógicos y los presostatos inexactos. Es adecuado para aplicaciones industriales y científicas de control, medición y monitorización, incluyendo:
-
- Medición y control de la presión de combustión de secadores, hornos, estufas y calderas
.
-
- Medición de caudal o detección de bloqueos a través de filtros y membranas
.
-
- Medición de flujo de gas/aire junto con elementos de flujo laminar o tubos de Pitot
.
- Cajas de guantes, salas limpias, túneles de viento y mucho más
Características clave
Precisión < 0,25% de la lectura
Carcasa IP66
Pantalla OLED de alta visibilidad
Teclado integrado para la configuración
Salida radial o lineal para medición de presión o caudal
