Especificaciones |

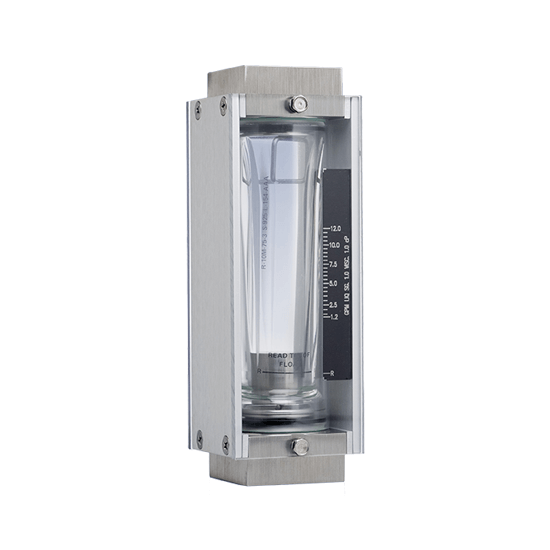

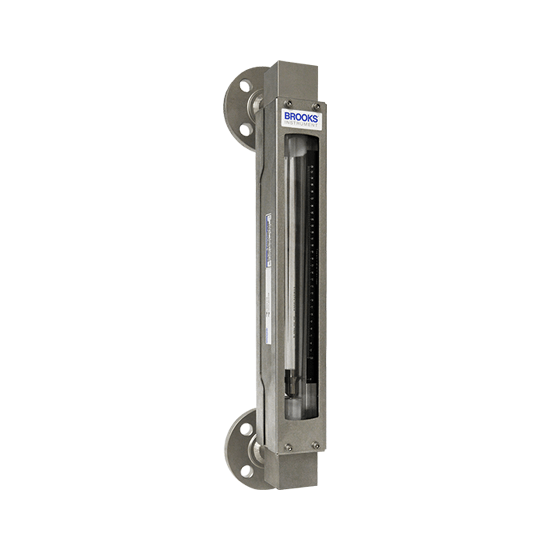

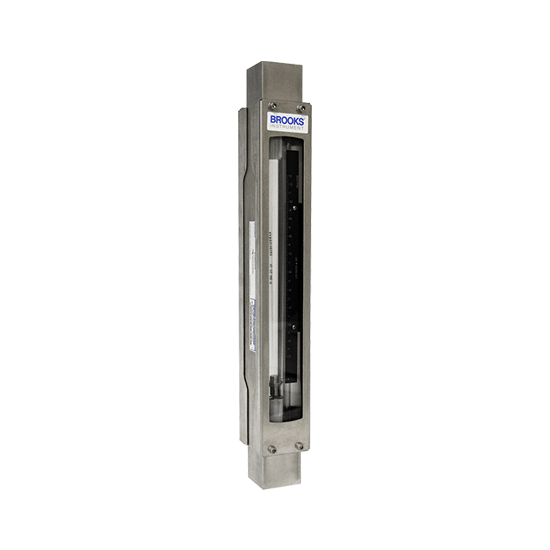

| Tipo de producto | Medidor de flujo VA de tubo de vidrio Aplicaciones: Líquidos y gases limpios |
| Mecánico | |
| Repetibilidad | Menos de 0.5% Escala completa |
| Precisión | Modelos 1306 / 1307: +/- 1% Escala completa / Clase 1.6 VDI / VDE Modelos 1306 / 1307: +/- 2% Escala completa / Clase 2.5 VDI / VDE Modelo 1305: +/- 5% Escala completa Modelo 1305: +/- 10% Escala completa |
| Caída de presión | Consulte las Tablas de Capacidades y Pérdida de Presión en la Hoja de Datos |
| Rango de flujo (capacidad de escala completa) | Agua 10 gpm / 2,460 lphAire 45 scfm / 69 m3n/hrVer tablas de capacidades en la hoja de datos |
| Diferenciador | Reemplazo sin cita previa para la serie 1100 de Brooks Instrument Full-View Construcción robusta de acero inoxidable para aplicaciones de trabajo pesado y atmósferas corrosivas. La seguridad personal primero con un manguito de seguridad de contención de vidrio Válvula de aguja opcional montada en la entrada o salida para un control preciso del flujo. La construcción de la junta tórica proporciona un sellado positivo y un fácil mantenimiento. |
| Material del tubo de medición | Vidrio borosilicato |
| Balanzas | 1305: Placa de metal desmontable en tubo o grabada 1306 & 1307: Placa de metal grabada y desmontable |
| Longitud de la escala | 1305: 75mm 1306: 127mm / 150mm 1307: 250mm |
| Graduaciones de la escala | Elección de unidades de lectura directa, milímetro o porcentaje de flujo máximo con etiqueta de factor. |
| Funda protectora de tubo | Policarbonato estabilizado contra los rayos UV |
| Materiales de la junta tórica | Viton® fluorelastómero Buna-N Kalrez® 4079 |
| Opciones de bloque final | Latón o acero inoxidable 316 |
| Alojamiento | Placas laterales de aluminio o de acero inoxidable (las placas laterales de acero inoxidable son estándar y de visión completa.) |
| Material del flotador | Acero inoxidable 316 |
| Material para ventanas | Polycarbonate with UV Inhibitor |
| Conexiones de proceso | Construcciones de latón: Modelos 1306 / 1307: NPT hembra, BSPT / Rc Acero inoxidable 316: Modelos 1306 / 1307: NPT hembra, BSPT / Rc / 150# Brida según ASME B16.5 Construcciones de latón: Modelo 1305: NPT hembra Construcción en Acero Inoxidable 316: Modelo 1305: NPT hembra |
| Equipamiento opcional | |
| Presión Máxima | Refiérase a la Tabla de Presiones Máximas en la Hoja de Datos |
| Temperatura máxima | 121°C (250°F) |
| Rango de temperatura ambiente | 33 a 125°F / 1 a 52°C |
| Certificaciones/Aprobaciones | Certificado Internacional de Calibración (ICC) |
| Alarmas | — |
| Rango de temperatura del fluido | 33 a 250°F / 1 a 121°C |
