Medidor y simulador de RTD y TC

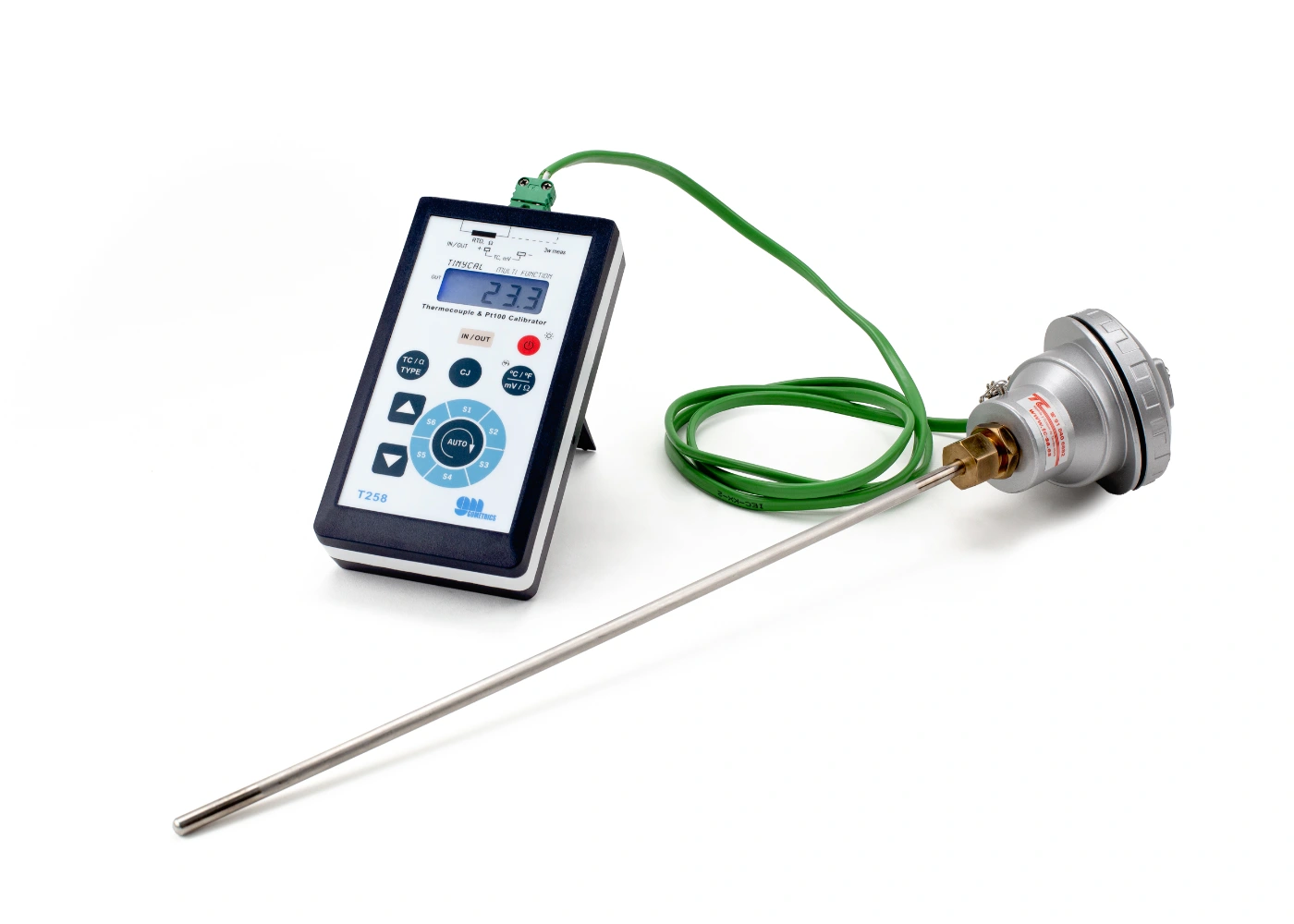

Gometrics Instruments pone a su disposición un nuevo calibrador de temperatura, más versátil que la generación anterior. El medidor/generador T258 es un instrumento portátil con doble función: además de poder leer con precisión una sonda de temperatura, es capaz de generar resistencia o milivoltios para simular sondas de tipo termorresistencia Pt100 o termopares de tipo B, E, J, K, N, R, S, y T.
Se trata de una herramienta robusta, muy fácil de usar, especialmente diseñada para calibrar sondas y comprobar lazos de medida de temperatura.
La función de simulación permite generar la señal electrónica equivalente al valor de la temperatura que se desee simular. Estas operaciones pueden realizarse tanto en valor de resistencia (Ohm) o milivoltios (mV) como directamente en grados de temperatura (°C Celsius o °F Fahrenheit), tan solo apretando la tecla correspondiente en el inicio del trabajo. En simulación, el instrumento soporta la corriente de excitación pulsante.
El T258 es compatible con sondas de temperatura resistivas de tipo Pt100 según la norma IEC 385 i IEC 3926 y termopares tipo B, E, J, K, N, R, S y T según IEC 584-1. Los distintos sensores son configurables a través del propio teclado.

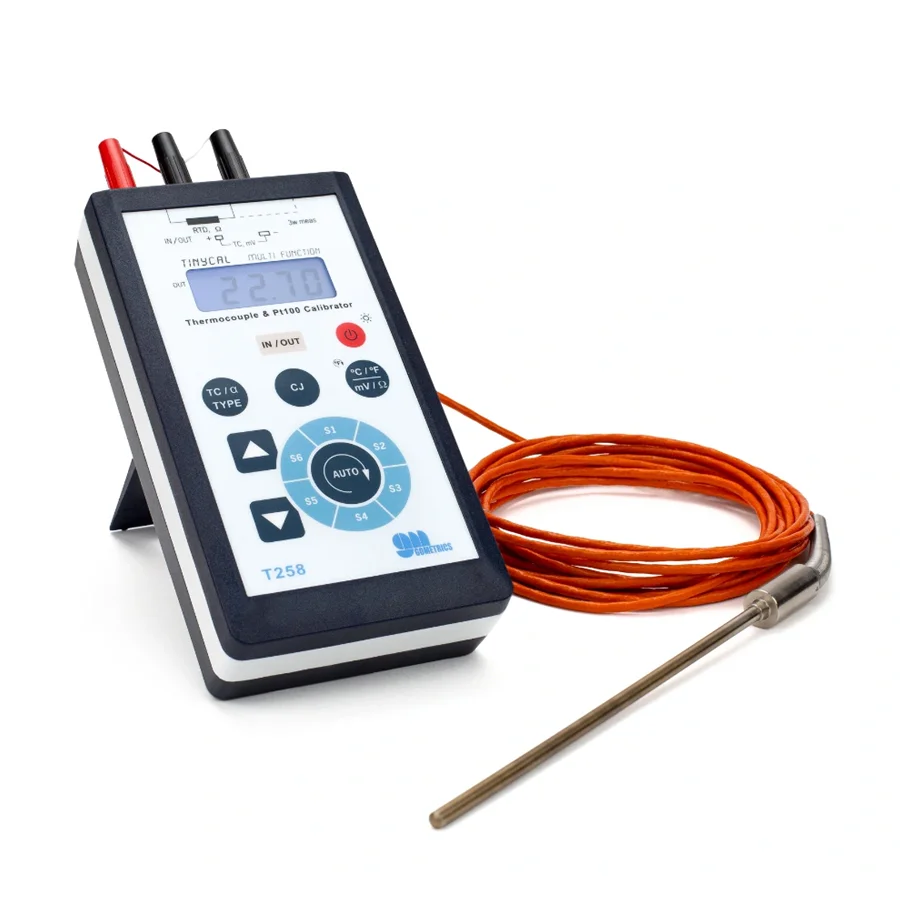

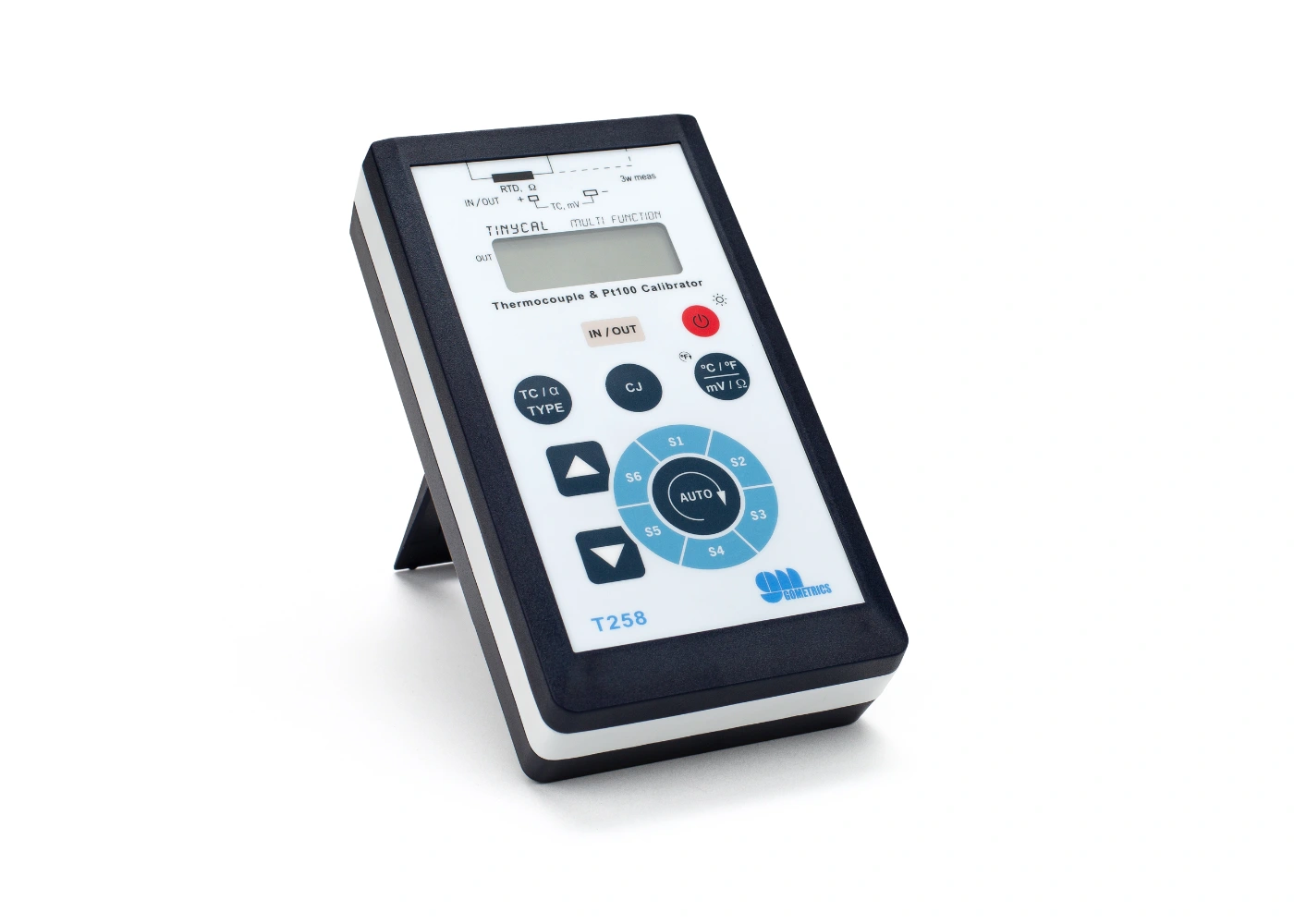

El instrumento va provisto de unas teclas S1 a S6 que permiten guardar en memoria seis puntos fijos de simulación para generar estos puntos en saltos sucesivos de forma automática usando la tecla AUTO. El ciclo se realiza de forma continua ascendente y descendente.
Este modelo incorpora un sensor de temperatura para la medición de la unión fría. Su pantalla retroiluminada facilita la lectura en ambientes oscuros. Además, la resolución y la exactitud que ofrece el T258 son excelentes, en línea con el resto de los instrumentos de la nueva gama Tinycal.
| Simulación/Generación | |
| Rango de generación: | -10 a 28 mV // -10 a 80 mV Ver tabla |
| Resolución: | -10 a 19,999 mV (0,001 mV / 0,1 °C 20 a 80 mV (0,01 mV / 0,1 °C) |
| Exactitud a 23° ±3°C: | ±0,025 %FS |
| Incertidumbre a 1 año: | ±0,05 %FS |
| Compensación unión fría: | 0 a 50°C / ±0,5°C |
| Memorias de preselección: | 6 (S1…S6) |
| Protección por sobre tensión: | ±30 Vcc |
| Coeficiente de temperatura: | ±0,003% / °C |
| Teclado: | 14 teclas de membrana |
| Medición | |
| Resolución: | -10 a 19,999 mV (0,001 mV / 0,1 °C) 20 a 80 mV (0,01 mV / 0,1 °C) |
| Exactitud a 23° ±3 °C: | ±0,025 %FS |
| Incertidumbre a 1 año: | ±0,05 %FS |
| Compensación unión fría: | 0 a 50 °C / ±0,5 °C |
| Impedancia de entrada: | > 10 MΩ |
| Protección por sobre tensión: | ±30 Vcc |
| Coeficiente de temperatura: | ±0,003 % / °C |
| Simulación | |
| Exactitud a 23° ±3 °C: | Rango -200 a 200 °C 0,05 °C Rango 200 a 850 °C 0,1 °C |
| Incertidumbre a 1 año: | Rango -200 a 200 °C 0,2 °C Rango 200 a 850 °C 0,4 °C |
| Rango corriente sensor: | 0,1 a 2 mA |
| Memorias de preselección: | 6 ([S1]…[S6]) |
| Protección por sobretensión: | ±30 Vcc |
| Rango de simulación: | -200 a 850 °C / 0 a 400 Ω |
| Resolución: | [0 a ±200 °C] o [0 a 200 Ω] – 0,01 °C / 0,01 Ω [200 a 850 °C] o [200 a 400 Ω] – 0,1 °C / 0,1 Ω |
| Coeficiente de temperatura: | 0,003 %FS / °C |
| Teclado: | 14 teclas de membrana |
| Medición | Exactitud a 23 °C ±3 °C: Rango -200 a 200 °C 0,1 °C Rango 200 a 850 °C 0,2 °C (+1 cuenta) |
| Incertidumbre a 1 año: | Rango -200 a 200 °C 0,2 °C Rango 200 a 850 °C 0,4 °C (+1 cuenta) |
| Corriente sensor: | aprox. 1 mA |
| Rango de medición: | -200 a 850 °C / 0 a 400 Ω |
| Resolución: | [0 a ±200 °C] o [0 a 200 Ω] – 0,01 °C / 0,01 Ω [200 a 850 °C] o [200 a 400 Ω] – 0,1 °C / 0,1 Ω |
| Coeficiente de temperatura: | 0,003 %FS / °C |
| Impedancia de entrada: | >10 MΩ FS |
| Display | Tipo: LCD 10 mm, 4½ dígitos, 7 segmentos con retroiluminación azul Máxima indicación: -19999 a 19999 |
| Microprocesador | El T258 incorpora un microprocesador que controla todas las funciones del instrumento.
|
| Alimentación |
|

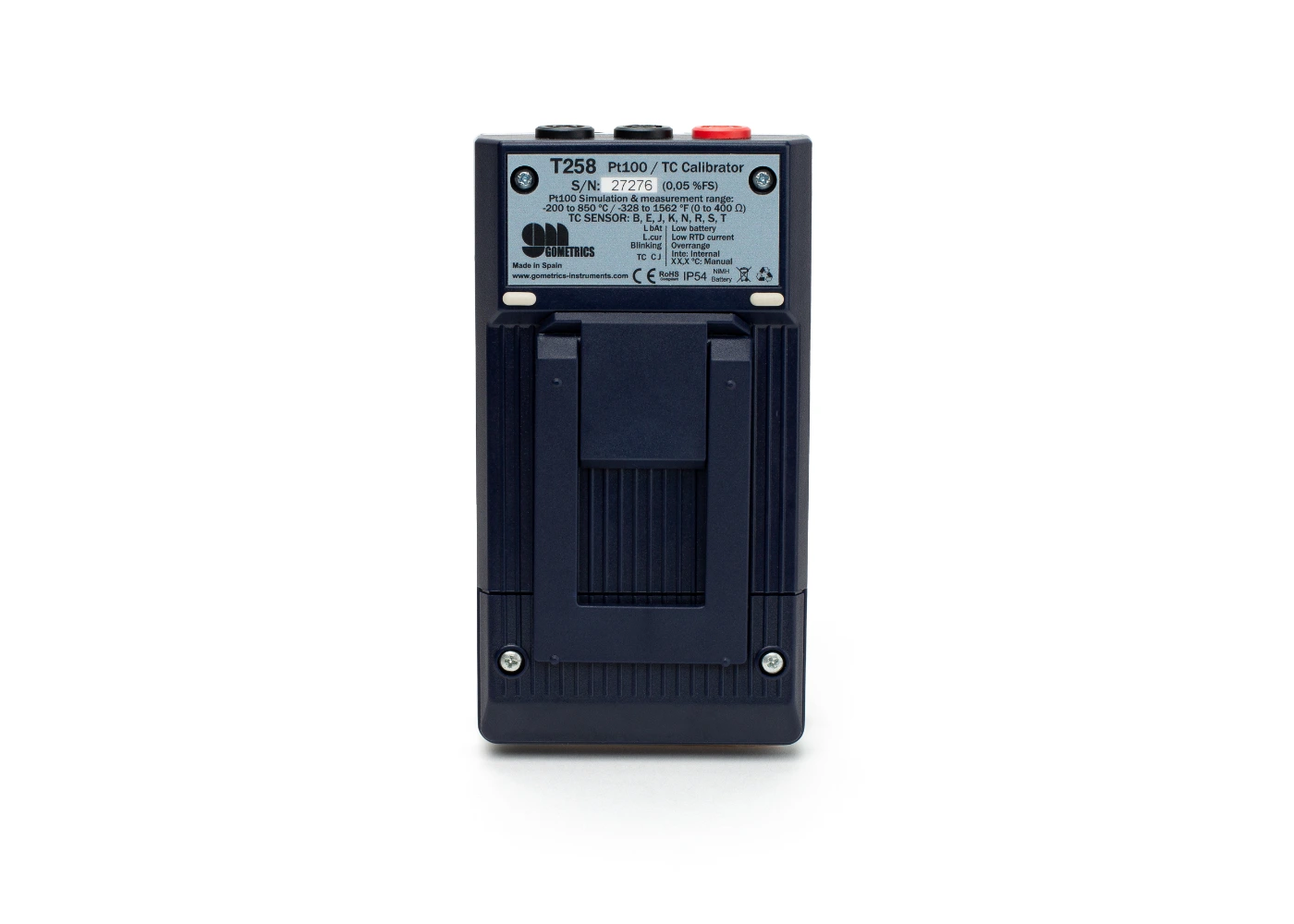

| Características físicas | |
| Dimensiones: | 83 x 154 x 47 mm |
| Peso: | 341 gramos |

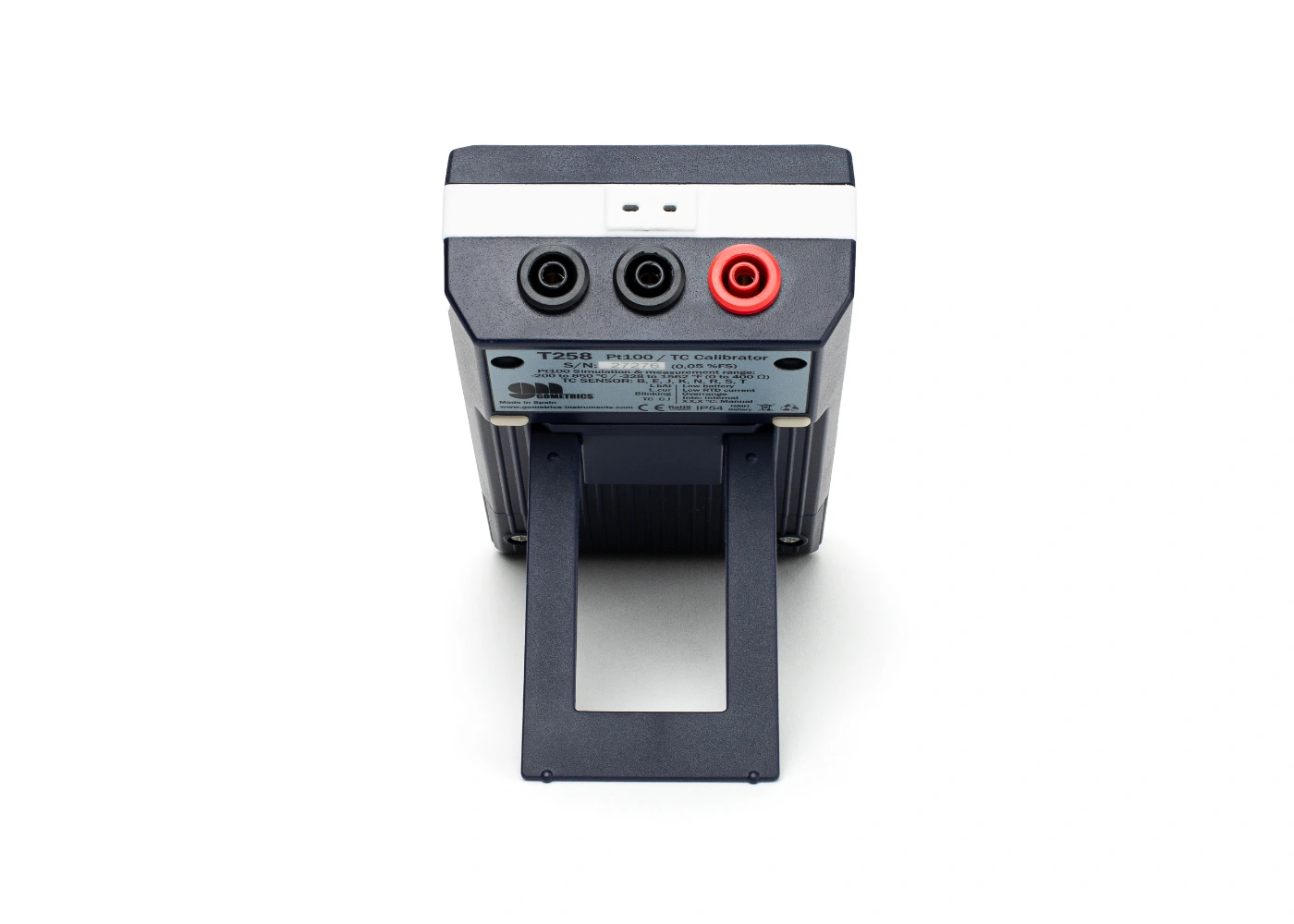

| Conexiones: | 3 bornas para bananas de 4 mm Ø 1 borna miniTC hembra Jack de alimentación de 3,5 mm Ø |
| Condiciones ambientales | |
| Temperatura de almacenaje: | -10 a 60 °C |
| Temperatura operación: | 0 a 50 °C |
| Humedad relativa: | 0 a 95 % no condensada |

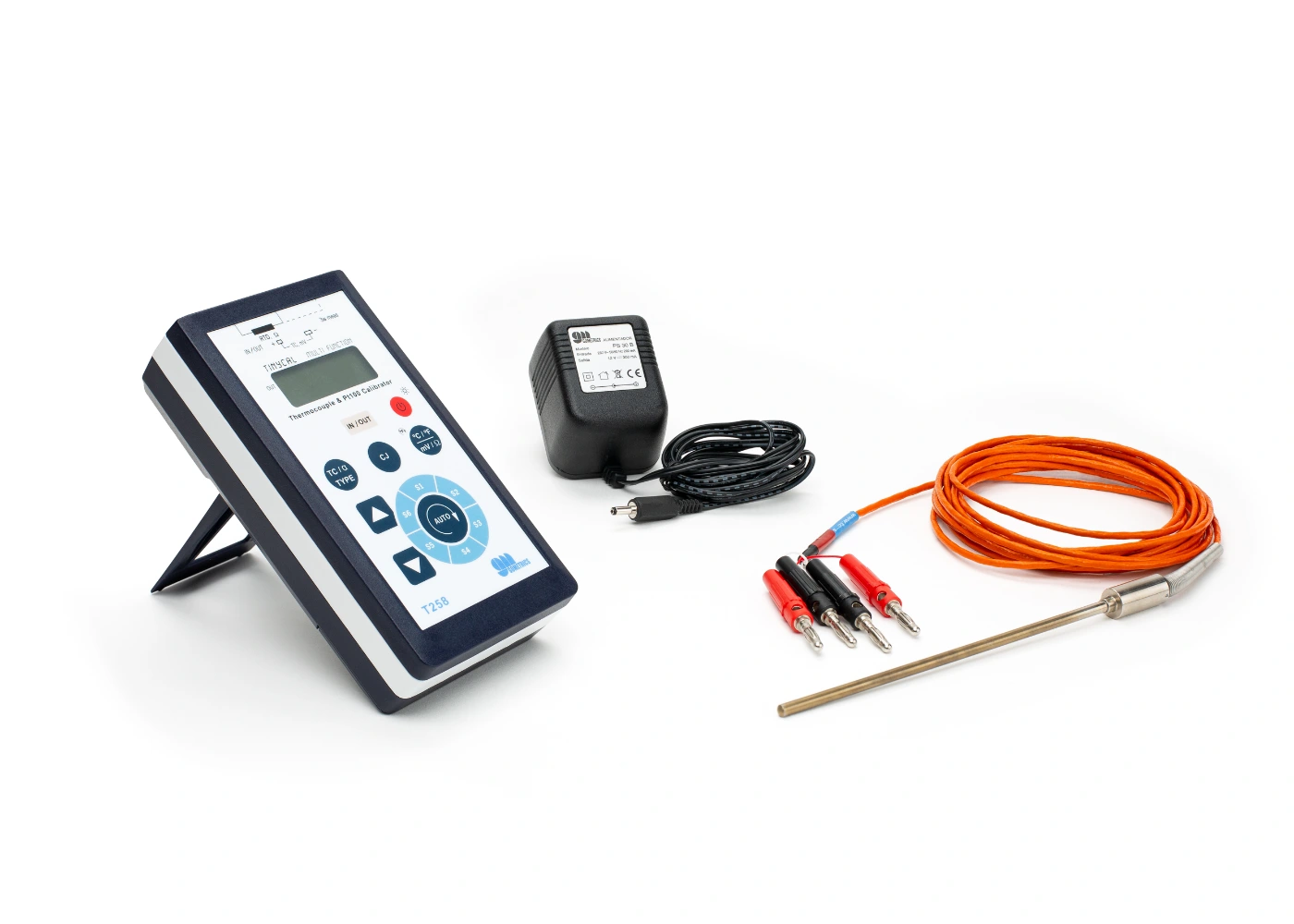

Contenido incluido
El instrumento estándar T258 se suministra con los siguientes complementos:
