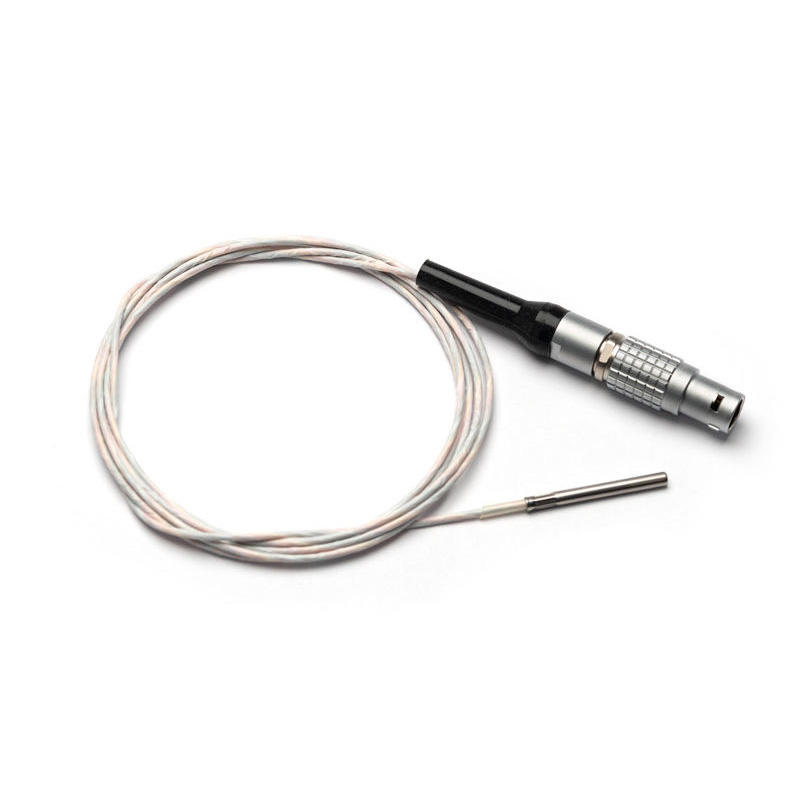

Las sondas de temperatura cortas sanitarias, especialmente las que tienen brida, son un gran desafío para calibrarlas. Para la calibración de estas sondas se necesita una fuente de temperatura adecuada y también una sonda de referencia que sea lo suficientemente corta, de modo que pueda sumergirse a la misma profundidad que la sonda sanitaria que se pretende calibrar. La sonda de temperatura SIRT-155 de Beamex está diseñada para ese propósito.
La sonda SIRT-155 contiene un sensor Pt100 Clase A según estándar IEC60751 y puede ser usada sin aplicar coeficientes. Para mejorar su exactitud, se puede usar con los coeficientes suministrados en el certificado de calibración de manera estándar.
Se suministra con un conector para su uso directo con el calibrador de temperatura Beamex MC6-T y otros calibradores Beamex.
Características
Sonda de temperatura corta con cable delgado y flexible
Óptima para la calibración de sondas sanitarias cortas
Rango de temperatura –30… +155 ° C (–22… 311 ° F)
Exactitud de hasta ± 0.02 ° C con coeficientes ITS-90
Dispone de un conector de 6 contactos compatible con el calibrador de temperatura Beamex MC6-T y otros calibradores Beamex
Se suministra con un certificado de calibración acreditado en el que se incluyen los coeficientes CvD (Callendar van Dusen) e ITS-90
Todos los instrumentos de la serie Tinycal tienen una doble función: generación/simulación y medición. Las teclas del panel frontal del instrumento permiten la configuración para la generación de valores de ajuste en unidades de ingeniería o porcentajes. Las teclas del panel también permiten la generación en saltos que se pueden program de 1 a 30 segundos por salto, que memoriza gracias a sus 6 teclas de configuración. La simulación desde el instrumento -T240 y T250- puede configurarse para simular la respuesta del sensor (Pt100 o tipo de termopar seleccionado).
La función de medición se puede seleccionar fácilmente con la tecla IN/OUT, como se indica claramente en la pantalla, que indica el valor a medir. Para evitar posibles errores de conexión o manipulación, el circuito de medida está protegido contra cortocircuitos y tensiones externas de hasta 30 V, garantizando una mayor vida útil del instrumento.
Todos los instrumentos de la familia Tinycal ofrecen mediciones de alta precisión y alta resolución que, junto con su facilidad de uso, alta fiabilidad y cómodo transporte, así como su reducido peso y reducido tamaño, los convierten en estándares básicos en un taller de instrumentación.
El Beamex MC6-T es un sistema de calibración de temperatura automático portátil muy versátil. Combina un bloque seco de temperatura de última generación con la tecnología del calibrador multifunción para procesos Beamex MC6. Tiene una versatilidad que ningún otro calibrador de temperatura puede proporcionar.
Versátil
Ofrece una combinación única de funciones, generando temperatura a la vez que mide y simula señales eléctricas y de temperatura. Además de la posibilidad de calibrar instrumentos, sensores y lazos de temperatura, el MC6-T también permite la calibración de instrumentos de señales eléctricas y de presión, todo en uno.
Rendimiento y especificaciones metrológicas excelentes
La tecnología de control de temperatura multizona garantiza un gradiente de temperatura superior y compensa la pérdida de calor provocada por los sensores de temperatura ubicados en el inserto.
Preparado para uso industrial
El MC6-T ha sido diseñado para entornos industriales exigentes adaptándose de esta forma a los efectos de las condiciones ambientales variables, típicas en los trabajos de campo de la industria de procesos. Su diseño se ha optimizado para minimizar los efectos de cualquier fluctuación en la red eléctrica a la que se encuentre conectado, para que se mantenga estable a pesar de producirse cambios en la tensión de la corriente alterna de la red eléctrica.
Mayor facilidad de uso
El MC6-T incluye una gran pantalla táctil de 5,7 pulgadas con retroiluminación que funciona perfectamente tanto con los dedos descubiertos, como con guantes o con cualquier lápiz del tipo Stylus. Ofrece una interfaz de usuario multilingüe, teclados numéricos y QWERTY que facilitan la introducción rápida de datos.
Función de calibrador de procesos ampliada
El MC6-T integra un calibrador de proceso multifunción con tecnología Beamex MC6. Permite calibrar instrumentos y sensores de temperatura, de señales eléctricas y de presión. Asimismo, simula señales de RTD y de termopar para la calibración de transmisores y otros instrumentos de temperatura. También mide y genera varias señales eléctricas de corriente continua.
Transformación digital del proceso de calibración
El MC6-T es un Calibrador-Documentador que se comunica con software de calibración. Esto permite un proceso de calibración digitalizado y sin papel. Cuando todo el proceso de calibración es electrónico y sin papel, ahorra tiempo y reduce el riesgo de errores.
Comunicador de campo integrado
El MC6-T integra un comunicador de campo para instrumentos con protocolos de comunicación HART, FOUNDATION Fieldbus H1 y Profibus PA. Con ayuda del comunicador de campo integrado puede configurar y ajustar sus instrumentos inteligentes con un único MC6-T sin la necesidad de transportar otro comunicador de campo.
Calibración de sensores de inmersión reducida y/o sanitarios
El MC6-T150 se ha diseñado para facilitar la calibración de sensores de inmersión reducida y/o sanitarios con brida. Esto normalmente no es posible con los bloques secos de temperatura tradicionales. Se puede suministrar con un inserto específico que se utiliza junto con un sensor de referencia especial con cable flexible, que permite la calibración de sensores de inmersión reducida.
El MC6-T está disponible en dos versiones
El MC6-T puede generar temperaturas entre -30 … 150 °C (-22 … 302 °F)
El MC6-T puede generar temperaturas entre 50 … 660 °C (122 … 1220 °F)
Los módulos de presión externos Beamex EXT aumentan las posibilidades de configuración y mejoran la flexibilidad, de hecho se puede calibrar más que un rango de presión con el mismo calibrador.
Beamex ofrece una amplia gama de módulos de presión externos, desde vacío a 1.000 bar (14.500 psi). Todos los módulos de presión externos son compatibles e intercambiables con los calibradores Beamex MC.
Serie de módulos EXT disponibles
• EXT: módulo de presión externo, gran precisión
• EXT-IS: módulo de presión externo, gran precisión, intrínsecamente seguro
• EXT-s: módulo de presión externo, precisión estándar
• EXT-s-IS: módulo de presión externo, precisión estándar, intrínsecamente seguro
La serie de bancos de prueba de toberas sónicas SMF® ha sido específicamente diseñada para la calibración con aire. El sistema genera el caudal requerido con gran precisión y estabilidad. Dependiendo de los requisitos del cliente, se pueden combinar hasta 9 toberas sónicas. Los diferentes circuitos resultantes permiten una generación de flujo de 29 = 512 caudales diferentes. Con las toberas, se puede establecer un flujo preciso en un tiempo muy corto (alrededor de 500 ms). El registro está hecho de la configuración del tambor y viene equipado con los sensores apropiados (temperatura, presión y humedad) para la determinación de la densidad. Un conjunto de calibración proporciona una succión atmosférica a través del elemento de prueba y el cilindro de la tobera. Una bomba de vacío, o la conexión a la red de vacío de la instalación, asegura la generación de la relación de presión crítica necesaria aguas abajo de las toberas. Alternativamente, la operación también se puede realizar con sobrepresión, de acuerdo con los requisitos del cliente.
El sistema está controlado por un PC dotado de un precisos hardware de adquisición de datos de medición y un software de control LabVIEW (Laboratory Virtual Instrument Engineering Workbench).
El Beamex MC6-Ex es un calibrador avanzado y comunicador, de gran exactitud con funcionalidades excepcionales. Es un calibrador-documentador multifunción y comunicador, que ofrece capacidad para la calibración de instrumentos de medida de presión, temperatura y señales eléctricas. También contiene un comunicador de campo para instrumentos HART, Foundation Fieldbus y Profibus PA.
MC6-Ex es un calibrador certificado IEC y ATEX y puede ser utilizado en cualquier zona/división Ex, incluso en las más exigentes (Zona 0 / División 1). La clasificación de certificación es Ex II 1 G y Ex ia IIC T4 Ga.
El MC6-Ex comunica con el software de gestión de calibraciones Beamex, lo que permite realizar una calibración totalmente automatizada y obtener la documentación de la misma sin uso de papel. El MC6-Ex también puede ser parte de la integración, sin uso de papel, con el sistema ERP del cliente.
Los instrumentos de la serie TINYCAL ofrecen una doble función: generación/simulación y medición. El teclado del instrumento permite su configuración para la generación de valores fijos, tanto en valores de ingeniería como porcentuales. El teclado permite igualmente la generación por saltos así como la configuración del tiempo de salto entre 1 y 9 segundos para cada tramo, para ello el instrumento va provisto de 6 teclas para memorizar los valores de configuración. La simulación desde el instrumento – T240 y T250 – ofrece la posibilidad de poderlo configurar para simular la respuesta del sensor (Pt100 o tipo de termopar seleccionado).
La función medición fácilmente seleccionable mediante la tecla IN/OUT y cuya característica viene claramente indicada en la pantalla del instrumento, permite la indicación del valor a medir. En previsión de posibles errores de conexión o de manipulación, el circuito de medición está protegido contra corto-circuitos y tensiones externas hasta 30 V, con lo que se garantiza una mayor vida útil del instrumento. Los modelos T220 y T225 de la familia TINYCAL van provistos de fuente de 24 Vcc integral, lo que permite, mediante la conexión adecuada, alimentar al lazo desde el propio calibrador (modo activo) o voluntariamente trabajar en modo pasivo.
Todos los instrumentos de la familia TINYCAL ofrecen una gran precisión y alta resolución lo que unido a su facilidad de manejo, gran fiabilidad y comodidad de transporte, por su peso y dimensiones reducidas, hacen de estos equipos unos patrones básicos en el taller de instrumentación.
El manómetro digital T210-IS forma parte de la serie Tinycal T210, unos instrumentos portátiles basados en un microprocesador, diseñados y fabricados por Gometrics para indicar los valores de presión. El T210-IS tiene la especificidad de estar preparado y certificado para atmósferas explosivas y se diferencia por su carátula de color rojo.
El T210-IS de Gometrics está permitido para zona 0 (presencia permanente de gas inflamable), grupo II, gases, vapores o nieblas del grupo B (metano, propano, etileno) y clase de temperatura T4. Clasificado código II 1G Ex ia IIB T4.
El instrumento está diseñado para funcionar como manómetro y miliamperímetro digital, lo que le confiere una mayor versatilidad y permite la calibración de los transmisores electrónicos de presión con un solo instrumento, leyendo tanto la presión generada como la señal de 4-20 mA de la salida del transmisor, con sólo pulsar una tecla.
El sensor de presión está incorporado en el equipo y está hecho de acero inoxidable. Esto, junto con su capacidad para soportar el exceso de presión, garantiza la larga vida del instrumento.
El teclado de la parte frontal tiene un diseño ergonómico creado especialmente para que pueda ser manejado con una sola mano, permitiendo las siguientes funciones:
Cambio de unidades de ingeniería (bar, kPa, kgf/cm², mbar, psi, mmHg, mH2O, cmH2O, mmH2O, atm)
Auto-cero
Selección de entrada: presión o corriente
El diseño compacto del manómetro Tinycal permite operaciones de calibración rápidas y eficientes tanto en el campo como en el taller. También tiene un soporte de escritorio estilo atril para una fácil lectura.
La PGL es una bomba manual de baja presión que utiliza aire como fluido transmisor. La bomba está equipada con una cámara isotérmica de fuelle para reducir los posibles cambios de
temperatura ambiental durante el proceso de calibración.
Gracias al control de volumen accionado por tornillo y un ajuste fino, se obtiene un ajuste de la presión extremadamente precisa y estable.
