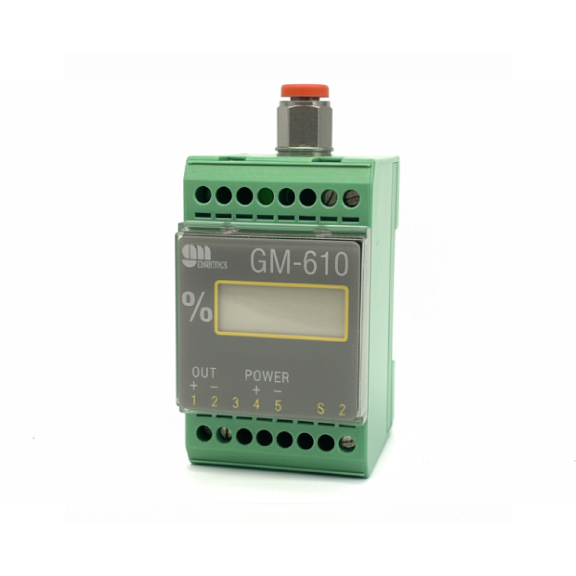

El transmisor GM-610 acepta una señal de presión y la convierte en una señal de corriente a 4-20 mA.
El elemento piezorresistivo sensor no está aislado del diafragma, por lo que el fluido debe ser aire o gases inertes. El diafragma es de silicio.
No existe consumo de aire, siendo la presión máxima dos veces el fondo de escala especificado.
Como opción se puede suministrar como transmisor a 4 hilos “GM-610F” siendo la alimentación de 24 Vcc (aislada), y la salida de 4-20 mA (carga máxima 1000 Ohm).
Ficha técnica |
| Modelos y rangos disponibles |
|
| Precisión | 0.25% F.S. |
| Presión de entrada máxima | 2 veces el valor máximo del intervalo |
| Alimentación | 24 V DC, operacional desde 14 hasta 40 V DC, variando la impedancia máxima del circuito |
| Temperatura operacional | 0 a 50ºC |
| Efecto de temperatura | 0.02% del span/ºC (efecto total, desviación de cero sumado a desviación de span) |
| Dimensiones | 95 x 45 x 55 mm (incluido racor de conexión) |
La serie de manómetros digitales DPM600 es la evolución técnica de la serie DPM500. Reúne una gama de instrumentos de panel para medir presión relativa, absoluta, diferencial o vacío, según el tipo de sensor al que esté conectado. La indicación en pantalla se configura desde el propio teclado, lo que permite una fácil configuración de las alarmas. Dispone de registro de las lecturas en máximo o mínimo (peak & valley).
El DPM600 incorpora un transductor de presión tipo strain gauge de gran precisión en acero inoxidable para rangos superiores a 1 bar. Las unidades de medida son configurables desde el mismo instrumento, así como las funciones de autocero, tara, contraseña y fuente de alimentación activa o pasiva.
El DPM600 admite sensor de presión interno o remoto, de manera que el instrumento se puede adaptar a cualquier aplicación.
Otras opciones disponibles son la salida analógica en corriente o tensión, la comunicación digital ModBus, la salida RS485, el menú de acceso rápido, el filtro de pantalla o los diferentes grados de luminosidad, entre otros.
Aunque el instrumento mide presión de forma muy estable, se recomienda su recalibración anual. En caso de requerir ajuste, puede remitirse a Gometrics o adquirir el kit de configuración KT-60 suministrado aparte. El kit contiene un cable de referencia CL-60 y un software CD-60 equipado con el driver adecuado para ejecutar el ajuste desde un PC.
La serie de manómetros digitales DR72 ofrece una doble alternativa de uso: manómetro/vacuómetro de proceso por una parte, instrumento patrón de referencia en tareas de calibración por otra. El equipo incorpora un sensor de presión con rangos solapados desde vacío a 350 bar. El material en contacto es acero inoxidable AISI 316 para presiones superiores a 1 bar y admite, por tanto, líquidos o gases compatibles con ese material. Para presiones inferiores es solo apto para gases inertes.
La serie DR72 está provista de una carátula frontal que incorpora una botonera táctil para los estados encendido/apagado/cero/configuración. El manómetro ofrece una amplia gama de funcionalidades como tiempo de autoapagado, lecturas de máximo y mínimo, cambio de unidades de ingeniería, tara, alarmas, contraseña y funciones adicionales configurables desde el propio teclado.
El manómetro va encapsulado en una caja de acero inoxidable 316 de 110 mm de diámetro con alojamiento para tres pilas de tamaño AA que iluminan una gran pantalla LED de 350 segmentos para una indicación numérica y alfanumérica retroiluminada a voluntad con LED y de gran visibilidad.
Dispone de una entrada de alimentación externa a 24 Vcc para facilitar su instalación en proceso. Además el DR72 puede suministrarse con salida analógica 4-20 mA o configurarse como esclavo en una red de sensores conectados vía protocolo MODBUS RTU RS-485 lo que confiere al DR72 una perfecta escalabilidad en sistemas de control distribuidos (DCS).
Tipos de presión disponibles:
• Presión relativa
• Presión absoluta
• Vacío
• Rangos combinados
• Presión diferencial
El HI-301 es un generador manual de corriente para montaje en panel. Controla un lazo de 4 a 20mA, alimentado por el propio instrumento.
Actuando directamente sobre el mando alojado en la parte frontal del instrumento, se puede controlar manualmente el valor de la corriente de salida.
El generador dispone de doble indicación. La primera indicación se lee en un display numérico de tres dígitos, que muestra el valor de la salida en modo porcentual para el rango de 4 a 20mA. La segunda indicación consiste en una barra de 10 diodos LEDs que permite conocer el valor de la salida como aproximación analógica.
Este generador eléctrico dispone de un doble sistema de alimentación y se alimenta desde una tensión de red de 220Vac o desde una alimentación de 24Vcc.
Los paneles Serie PM700 reúnen una serie de armarios y combinaciones de carátulas de medición, control o accesorios, diseñadas para la ejecución de las tareas de calibración y ajuste de los instrumentos de proceso, como transmisores convertidores, sistemas de alarma, registradores, en el propio taller de instrumentos.
Su diseño modular permite adaptarse al presupuesto, ampliar o modificar el panel original, consiguiendo así con un presupuesto competitivo, disponer de un panel de calibración ”hecho a medida”.
El equipo PMC-001-HK es un sistema portátil fabricado por Gometrics para el control, la multiplicación y la indicación de la presión de suministro de nitrógeno a alta presión.
El sistema ha sido diseñado para proporcionar una alimentación continua del gas al sistema, controlando e indicando la presión de trabajo de manera autónoma e independiente.
Permite múltiples variables de la alimentación, mediante botella portátil de nitrógeno, sujeta en la parte posterior del equipo mediante bridas o mediante compresor.
El equipo está instalado en un armazón con ruedas provisto de asas que le aporta movilidad y puede ser transportado de forma sencilla al lugar de operación deseado.
Para su segura fijación, el carro posee entre las ruedas del equipo un anclaje para fijarlo mediante correas al suelo y evitar posibles caídas.
El manómetro digital T210 de la serie Tinycal es un instrumento portátil basados en microprocesador, diseñado y fabricado por Gometrics para la indicación del valor de presión.
El instrumento ha sido diseñado para actuar como manómetro y como miliamperímetro, lo que le confiere una mayor versatilidad, permitiendo con un único instrumento la calibración de transmisores electrónicos de presión mediante la lectura tanto de la presión generada como de la señal 4-20 mA de salida de transmisor y actuando tan sólo sobre una tecla del instrumento.
El equipo lleva incorporado el sensor de presión fabricado en acero inoxidable lo que, unido a la sobrepresión que soporta, garantiza una larga vida del instrumento.
El teclado frontal, de diseño ergonómico pensado para su utilización con una sola mano, permite las siguientes funciones:
El peso y tamaño de los manómetros Tinycal permite la realización de operaciones de calibración tanto en campo como en taller, de una forma rápida y eficaz. Para su uso en sobremesa tiene incorporado un soporte tipo atril que facilita la lectura.
Los hornos de calibración Gometrics TCT-450 y TCT-450H son unos instrumentos portátiles diseñados para la generación de calor de una forma rápida y precisa para la verificación de sensores de temperatura tipo termorresistencia, termopar, etc.
La temperatura de estos hornos de pozo seco se controla mediante un conjunto de sensor tipo RTD de gran estabilidad y un controlador digital con funciones Fuzzy + PID con indicación del punto de consigna y de la temperatura del sistema.
La salida del controlador va a una fuente de alimentación especialmente diseñada para alcanzar rápidamente la temperatura del punto de consigna deseado, garantizando una gran estabilidad en el sistema, lo que permite realizar las calibraciones y verificaciones de los elementos por comparación con una sonda patrón de referencia o termómetro patrón.
Los estuches de calibración Ecal de Gometrics están compuestos por un conjunto de instrumentos básicos, elementos de generación de presión o vacío y de accesorios de conexión, seleccionados adecuadamente para la realización de operaciones fundamentales de calibración, todo ello presentado en un estuche ligero y robusto, que facilita el transporte y la conservación de los equipos.
Existen diferentes modelos de estuches Ecal conteniendo diferentes equipos o combinaciones, y que se adecúan a cada necesidad.
Los instrumentos y accesorios que constituyen los diferentes estuches han sido seleccionados bajo criterios de utilidad y fiabilidad, garantizados por la larga trayectoria de Gometrics en el sector de la calibración.
