Ficha técnica |
| Rango de presión | 0…20 bar / 0…300 psi |
| Fluido | Aire |
| Conexiones | 2 x 1/8″ NPT hembra |
| Dimensiones | 223 mm x 96 mm x 38 mm |
| Peso | 400 g |
| Accesorios estándar |
|
| Accesorios opcionales |
|

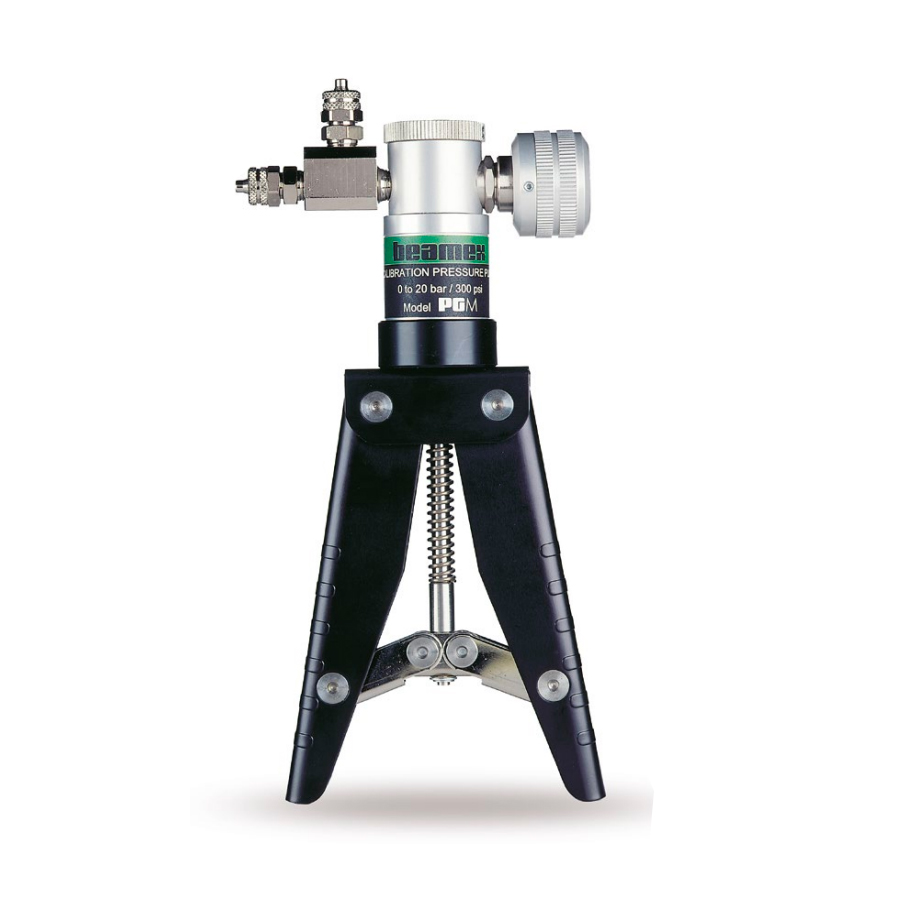

Bomba de baja presión PGM
La PGM es una bomba manual de calibración de presión portátil que utiliza aire como fluido.
Su control de volumen extremadamente preciso permite un excelente ajuste fino de la presión.
La robusta y exclusiva construcción de esta bomba la convierte en la mejor herramienta para la calibración en campo.
CARACTERÍSTICAS
- Rango de trabajo: 0...20 bar / 0...300 psi
- Fluido: aire
VENTAJAS
- Excelente ajuste fino de la presión
- Ideal para calibración en campo
- Robusta y exclusiva construcción
APLICACIONES
- Medición y calibración de presión
- Generación de presión
- Sectores de actividad: Industrias de procesos en general
