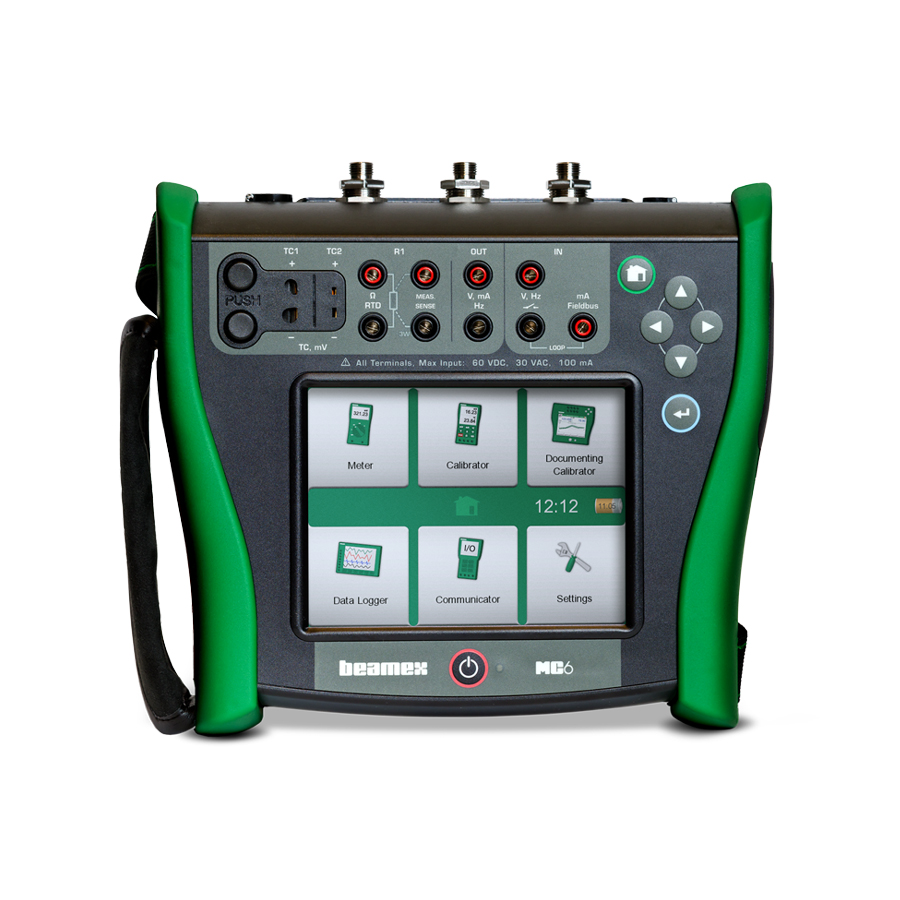

Calibrador de campo avanzado y comunicador HART MC6

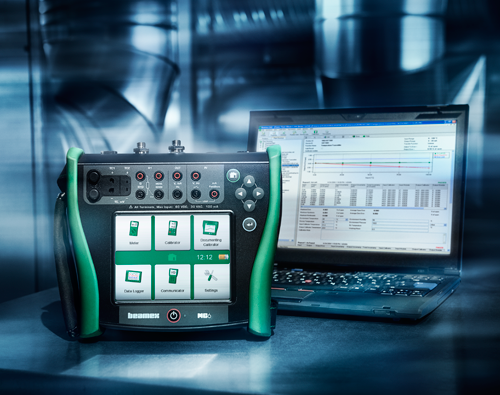

El MC6 de Beamex es un calibrador avanzado de campo de gran exactitud y comunicador. Es capaz de calibrar y ajustar instrumentos de presión, temperatura y de señales eléctricas. El aparato también contiene un comunicador completo de bus de campo (fieldbus) para instrumentos que sean compatibles con HART, FOUNDATION Fieldbus y Profibus PA.

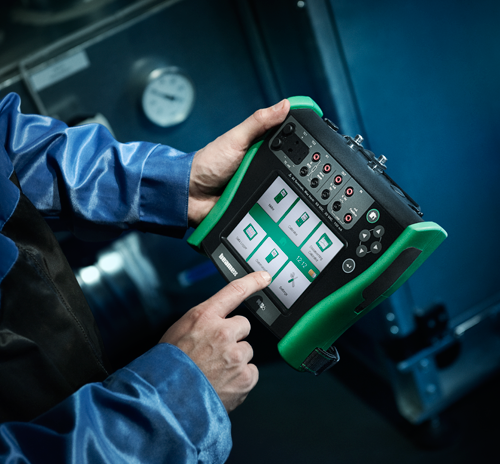

Una de las características más notables del MC6 es lo fácil que resulta de manejar. Tiene una gran pantalla táctil a color, de 5,7″, con una interfaz de usuario en varios idiomas. Su robusta caja, de clase IP65, es resistente al polvo y al agua.
Gracias a su diseño ergonómico y a su poco peso, resulta un equipo ideal para la medición en campo en diversos sectores: farmacéutico, energía, petróleo y gas, alimentación y bebidas, servicios, químico y petroquímico.
Gran pantalla táctil a color de 5,7", de alta resolución
Zonas táctiles optimizadas para poder pulsarlas con los dedos (guantes/lápiz)
Teclado de membrana como segunda opción
VENTAJAS
Gran exactitud y comunicador HART
Muy rápido y fácil de manejar
Interfaz de usuario en varios idiomas
Cinco modos de operación distintos
APLICACIONES
Medición y calibración de presión, señales eléctricas, frecuencia y temperatura
Sectores de actividad: farmacéutico, energía, petróleo y gas, alimentación y bebidas, servicios, químico y petroquímico y industrias de procesos en general
Los tubos Pitot tienen un diseño clásico con una nariz hemisférica y un eje doblado. Construidos en acero inoxidable con accesorios de latón, los tubos se pueden suministrar en una variedad de diámetros (2.1 – 25 mm) y longitudes para adaptarse a cualquier aplicación. Un factor K de 1.00 proporciona lecturas de presión diferencial calibradas para flujos de aire y gas. Los tubos están disponibles con una gama de accesorios para la instalación en conductos o tuberías o se pueden sujetar con la mano para medir la velocidad del aire libre. La opción de termopar integral permite la medición y corrección automática de la temperatura.
Características clave
Diseño clásico de Prandtl para la mayoría de los tamaños de ductos.
Construcción de acero inoxidable
Apto para temperaturas de hasta 500 ° C.
Versiones para instalación o uso manual
Con el transmisor de presión diferencial FCO342 empotrable, Furness Controls proporciona una solución de transmisión de presión e indicación local todo en uno, que cumple con los requisitos de costo reducido, huella e instrumentación en el sitio. Ambas salidas de medición, las cuales incluyen la señal analógica lineal y la pantalla de 4 dígitos, están dentro del 0.25% de precisión a la presión de operación de 10 Pascal, o 0.03 Pascal en términos SI.
El FCO342 utiliza el diseño probado del transductor basado en capacitancia para la confiabilidad y repetibilidad a largo plazo.
En comparación con otros productos, el FCO342 proporciona una instalación más rápida y un proceso de verificación continuo:
La señal de salida lineal y la pantalla se verifican con el Sistema de gestión de edificios en una sola fuente. Puertos de calibración integrados para llevar a cabo la calibración del instrumento sin la necesidad de desconectar las líneas de impulso, minimizando la interrupción de los procesos en curso. Las indicaciones locales separadas son redundantes, lo que resulta en una reducción en instrumentación y gastos de calibración posteriores.
El FCO452 es la versión industrial de los transmisores de baja presión diferencial de la serie 400. Los modelos comienzan con un rango de medición de sólo ±50Pa (precisión del 0,25% de la lectura), hasta un rango de -1 a 10 bar en presión diferencial. También está disponible una versión de presión absoluta (1500 mbar).
Una robusta carcasa de aluminio IP66 proporciona la protección necesaria en entornos húmedos o sucios. Hay disponibles varias conexiones neumáticas para diferentes tamaños de tuberías, con una opción de colector de proceso para montar válvulas de aislamiento. La versión de colector de proceso incorpora todas las piezas húmedas de acero inoxidable 316 para su uso con gases agresivos.
El FCO452 tiene corrección de temperatura incorporada, unidades configurables y amortiguación de salida ajustable. El microcontrolador puede aplicar transformaciones de raíz para permitir que la salida proporcione lecturas de velocidad directas a partir de la presión diferencial medida.
Existen opciones de bucle de corriente estándar de 2 o 4 hilos de 4-20mA, así como de señalización de tensión. Los relés ajustables permiten que el transmisor accione directamente alarmas externas u otros circuitos cuando se alcanzan los umbrales de medición.
Interfaz de usuario
La pantalla LCD de bajo consumo permite alimentar el instrumento a través del circuito de 4-20mA, mientras que la pantalla OLED azul, brillante y fácil de leer, requiere una fuente de alimentación independiente de 24V. El teclado de membrana en el dispositivo permite una fácil configuración de los parámetros del dispositivo, mientras que el conector micro-USB se puede utilizar para la configuración a través del software de utilidad proporcionado.
Casos de uso típicos
El FCO452 está diseñado para sustituir a los manómetros de columna de agua, los caudalímetros VA, los medidores analógicos y los presostatos inexactos. Es adecuado para aplicaciones industriales y científicas de control, medición y monitorización, incluyendo:
Medición y control de la presión de combustión de secadores, hornos, estufas y calderas
.
Medición de caudal o detección de bloqueos a través de filtros y membranas
.
Medición de flujo de gas/aire junto con elementos de flujo laminar o tubos de Pitot
.
Cajas de guantes, salas limpias, túneles de viento y mucho más
Características clave
Precisión < 0,25% de la lectura
Carcasa IP66
Pantalla OLED de alta visibilidad
Teclado integrado para la configuración
Salida radial o lineal para medición de presión o caudal
El FCO418 es la versión de montaje en panel de nuestro popular transmisor de presión diferencial de baja presión FCO432. Los modelos disponibles incluyen una gama de instrumentos de baja presión a partir de sólo ±50 Pa con una precisión del 0,25% de la lectura, instrumentos de mayor presión que miden hasta 10 bar, así como un dispositivo de presión absoluta de 1500 mbar. La célula de presión se basa en el exclusivo sensor capacitivo de Furness Controls de probada fiabilidad.
Sus características incluyen corrección de temperatura, amortiguación de la pantalla y unidades configurables. Las salidas pueden escalarse a lecturas de velocidad, lo que permite medir el flujo y la velocidad utilizando tubos de Pitot o elementos de flujo laminar (LFE). Los relés permiten que el transmisor accione directamente las alarmas externas u otros circuitos a umbrales de medición configurables.
El transmisor está disponible con opciones de corriente de 4-20 mA aislada a 2 y 4 hilos, así como con señalización de tensión, lo que le permite adaptarse a una serie de configuraciones industriales y científicas. Las conexiones USB, RS232, RS485 y Modbus permiten la interconexión con PCs u otro hardware de control.
Configuración
Hay dos maneras de configurar el transmisor de presión. El teclado de membrana del panel frontal permite una fácil configuración en el dispositivo en el campo. De lo contrario, la configuración puede llevarse a cabo mediante el software de utilidad FCS541 suministrado y la conexión Micro-USB interna.
El FCO418 puede ponerse a cero mediante un botón externo o un circuito electrónico adecuado. También existe la opción de utilizar la función de puesta a cero automática con un retraso ajustable entre 0,0 y 24,0 horas, con una resolución de 0,1 horas.
Casos de uso típicos
El transmisor de presión diferencial está diseñado para sustituir a los manómetros de columna de agua, los caudalímetros VA, los medidores analógicos y los presostatos inexactos. Es adecuado para aplicaciones industriales y científicas de control, medición y monitorización, incluyendo:
Medición de la presión de combustión y control de secadores, hornos, estufas y hornos
.
Flow measurement or blockage detection across filters and membranes
Gas/air flow measurement in conjunction with laminar flow elements or Pitot tubes
Glove boxes, cleanrooms, wind-tunnels and many more….
La unidad principal de calibración MC6 Workstation en CENTRiCAL, forma parte de la solución de calibración integrada Beamex. CENTRiCAL es un sistema modular de calibración y ensayo destinado a talleres y laboratorios. Ofrece instalaciones eficientes y ergonómicas para el mantenimiento de instrumentos de proceso.
El banco de calibración CENTRiCAL es el resultado de aunar décadas de experiencia ofreciendo soluciones de calibración para talleres de instrumentación y eléctricos del sector industrial. Una solución estándar que, a la vez, puede configurarse, combinando facilidad de uso, versatilidad y ergonomía, permitiendo mejorar las calibraciones en un taller.
¿Por qué realizar la calibración en taller?
Durante la fase de puesta en servicio es más rápido y sencillo calibrar todos los instrumentos en el taller antes de su instalación en proceso.
Las condiciones del taller favorecen la obtención de unos resultados de calibración con un mayor nivel de exactitud.
El taller permite más eficacia en la calibración de dispositivos y elementos que están sujetos a rotación y también para aquellos de recambio, además es más adecuado y seguro.
La eficiencia, ergonomía y eficacia destacan entre las muchas razones a favor de la calibración en taller.
Características de Beamex CENTRiCAL:
Modular y versátil
Beamex CENTRiCAL es una solución muy modular y versátil que ofrece la posibilidad de configurarse según sus necesidades y puede usarse para numerosas aplicaciones.
Ergonómico
Con CENTRiCAL se puede trabajar de forma ergonómica en el taller. Mediante el ajuste eléctrico puede adaptar la altura del tablero a el nivel más óptimo para la realización de los trabajos. Con todo el equipo situado de forma ergonómica en el banco, aumenta la eficiencia a la hora de trabajar.
Configuraciones/composiciones ya confeccionadas y disponibles para el usuario
CENTRiCAL es muy modular y los paquetes preparados facilitan la configuración y compra del tipo de banco que más se ajuste a sus necesidades.
Protegido contra descargas electrostáticas
Todos los componentes del sistema CENTRiCAL están protegidos contra descargas electrostáticas (ESD). Esto hace que el banco sea totalmente seguro.
Listo para su uso
Todos los módulos entregados con CENTRiCAL son calibrados antes de la entrega e incluyen el certificado de calibración. Puede empezar a usar el banco inmediatamente sin necesidad de calibrar el equipo primero.
Forma parte de la Solución de Calibración Integrada de Beamex
El módulo de la estación de trabajo MC6 es el centro de las calibraciones en el banco CENTRiCAL. Es un calibrador-documentador que también puede comunicarse con el software de gestión de calibraciones Beamex, proporcionando un proceso de calibración libre de todo uso de papel.
Calibración sin papel
La solución CENTRiCAL unida al MC6 le permite además de calibrar, documentar electrónicamente las calibraciones.
Cuando se usa el banco con el software de calibración Beamex (Beamex CMX o Beamex LOGiCAL) no se necesita papel para el proceso de calibración. Deja de ser necesario escribir los resultados de la calibración en papel, realizar cálculos de error manuales o introducir manualmente los resultados en el software.
Todo el proceso de calibración es digital y no requiere el uso de papel en ningún momento, lo que ahorra tiempo y dinero, mejora la calidad y reduce el riesgo de que se produzcan errores.
Podemos ayudarle a diseñar su banco ideal
Establecer un taller de calibración es un proyecto de gran envergadura que implica muchas tareas interrelacionadas. Por ello, debería abordarse como un proyecto mayor, con una organización del proyecto adecuada. Podemos ayudarle en el diseño de sus bancos de calibración y de ensayo para conseguir el taller de sus sueños.
Tipos de módulos disponibles:
• Módulos de proceso de calibración
• Módulos de medición y generación de presión
• Controlador de presión automático
• Fuentes de alimentación AC y DC
• Una gama de multímetros, generadores de funciones y osciloscopios
• Estaciones de soldadura
• Diversos accesorios
• Y más…
El sistema genera una precisa masa de aire o flujo de volumen de aire para la calibración de los dispositivos de flujo. Otra característica es la regulación de una presión de prueba exacta sobre un elemento de prueba y la medición del flujo de volumen de aire resultante a través de este elemento de prueba. Esta medición se realiza a través de las toberas que se operan en el “estado crítico” (esta es la velocidad del sonido en la sección más estrecha de la tobera). Con el flujo de volumen medido a través del elemento de prueba y la compensación (medición de la temperatura en frente del componente) de los efectos de la temperatura, el software calcula la sección transversal efectiva de la pieza. Este método se utiliza para determinar la sección transversal (área efectiva) o la determinación del diámetro de los agujeros difíciles de alcanzar que no pueden determinarse mediante métodos de medición geométrica. Las piezas son, por ejemplo, componentes para turbinas de gas, quemadores, boquillas de inyección o motores de aviones.
El sistema está controlado por un PC dotado de un precisos hardware de adquisición de datos de medición y un software de control LabVIEW (Laboratory Virtual Instrument Engineering Workbench).
El MCS200 es un sistema modular de ensayo y calibración destinado a talleres y laboratorios, que ofrece instalaciones eficientes y ergonómicas para el mantenimiento de instrumentos de proceso.
La estación de trabajo MCS200 ofrece una solución para un gran número de aplicaciones, como calibración de presión, temperatura y señales eléctricas, pruebas y mediciones eléctricas, mantenimiento y testeo de motores monofásicos y trifásicos, y otros dispositivos eléctricos, soldadura y desoldadura, usos formativos, etc.
Su diseño avanzado ofrece muchas ventajas, como una instalación más fácil, sobre y rack de módulos de altura ajustable, posibilidad de panel doble, solución de 2 bancos unidos – 3 patas, luminaria tipo LED y accesorios móviles debajo del sobre.
El rack de módulos alberga una gran variedad de módulos incluyendo módulos de calibración, fuentes de alimentación CA y CC, multímetros, generadores de funciones, osciloscopios, etc.
Esto convierte al MCS200 en la estación de trabajo perfecta para talleres de instrumentación y eléctricos, y también para laboratorios.
