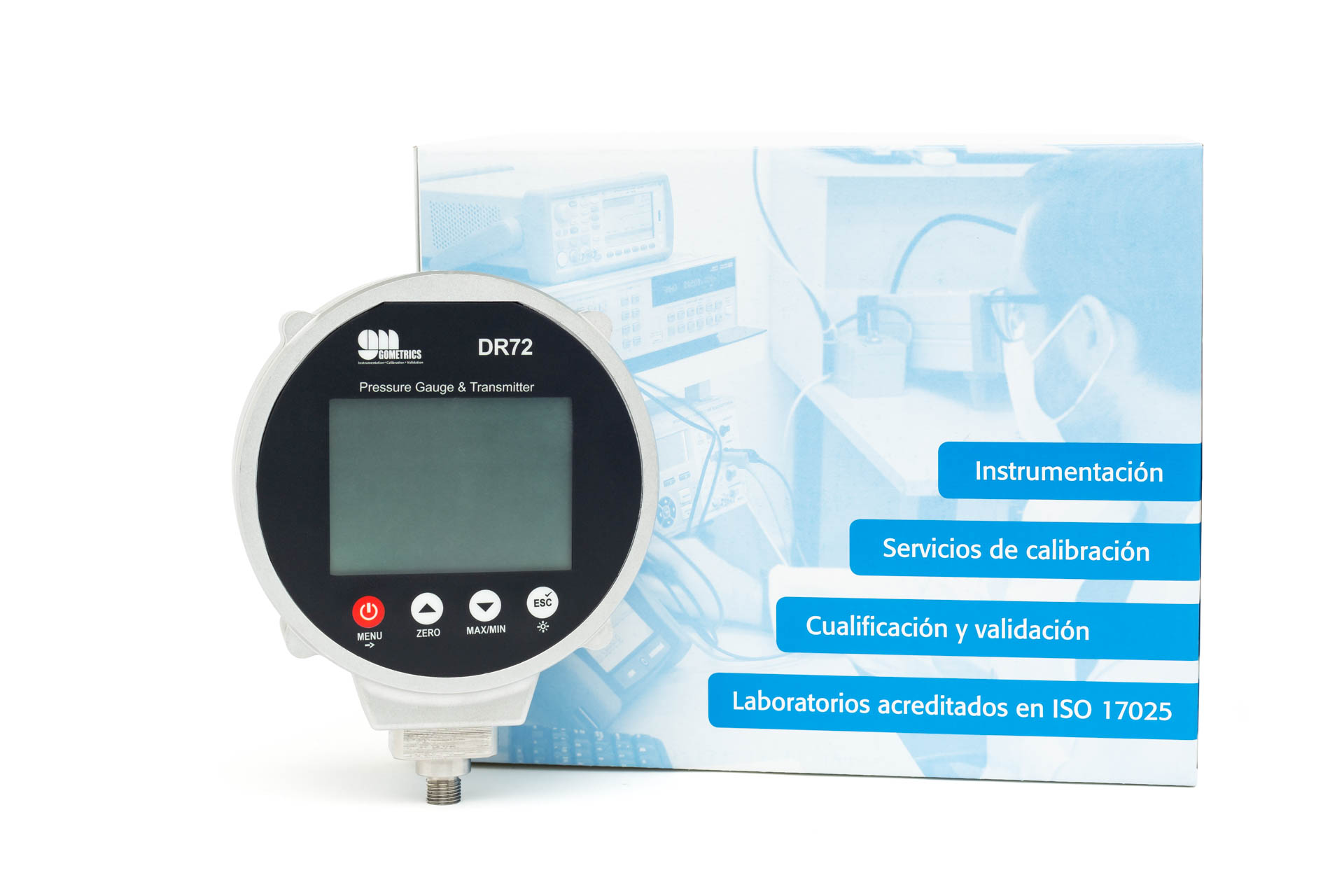

La serie de manómetros digitales DR72 ofrece una doble alternativa de uso: manómetro/vacuómetro de proceso por una parte, instrumento patrón de referencia en tareas de calibración por otra. El equipo incorpora un sensor de presión con rangos solapados desde vacío a 350 bar. El material en contacto es acero inoxidable AISI 316 para presiones superiores a 1 bar y admite, por tanto, líquidos o gases compatibles con ese material. Para presiones inferiores es solo apto para gases inertes.

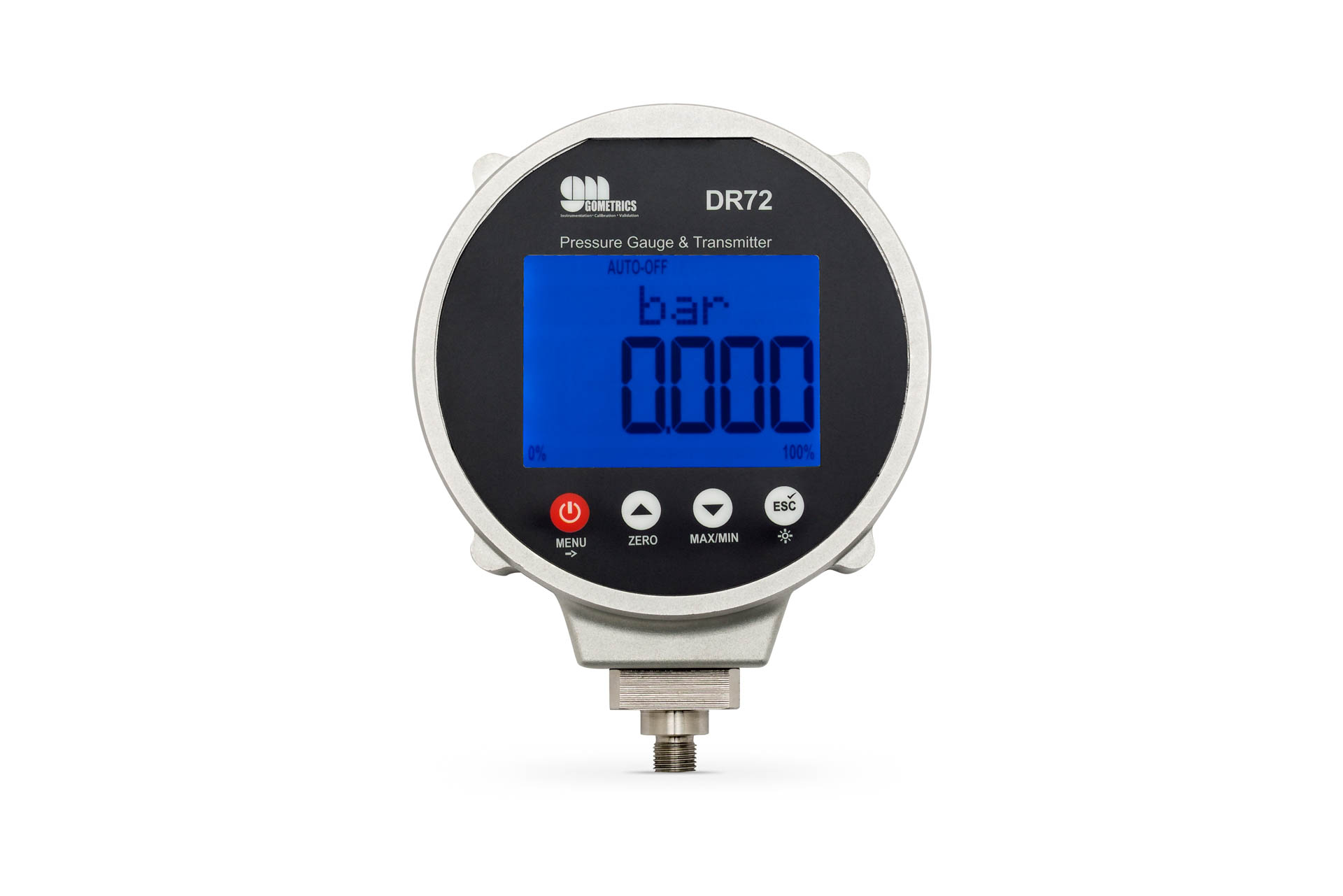

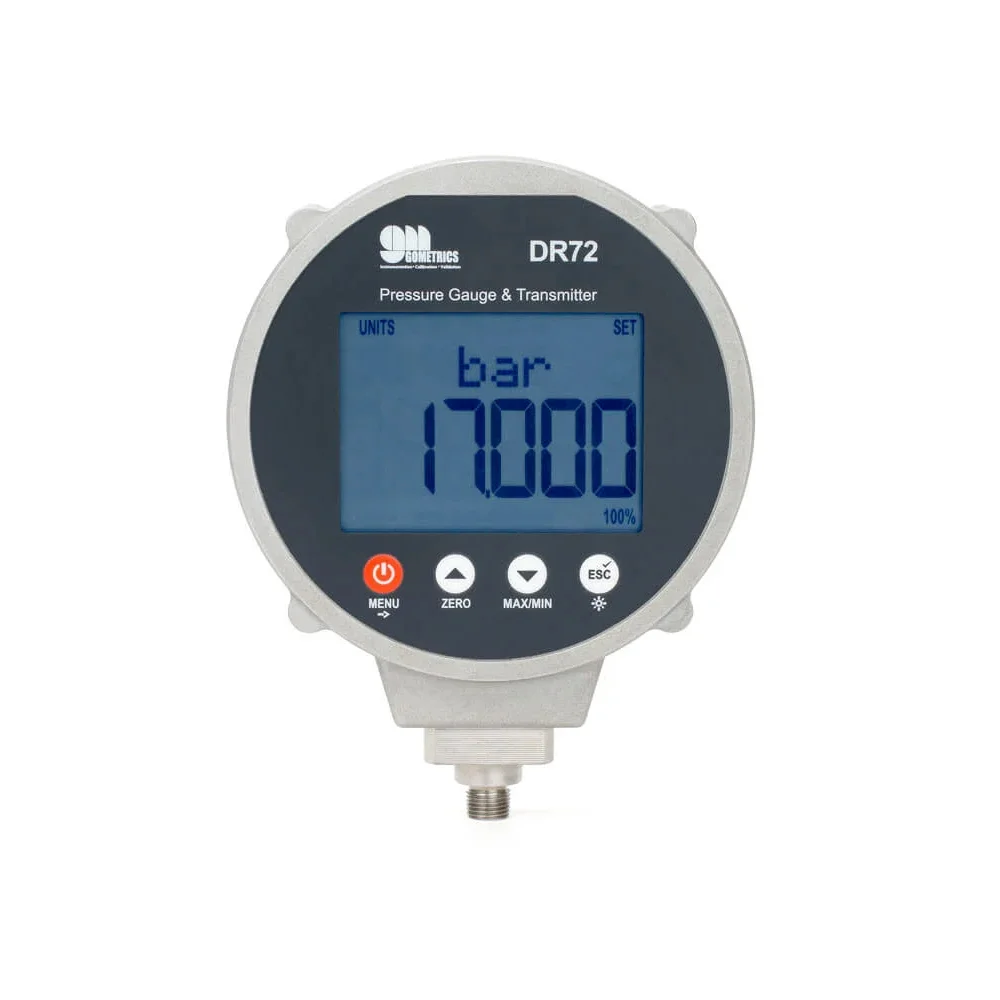

La serie DR72 está provista de una carátula frontal que incorpora una botonera táctil para los estados encendido/apagado/cero/configuración. El manómetro ofrece una amplia gama de funcionalidades como tiempo de autoapagado, lecturas de máximo y mínimo, cambio de unidades de ingeniería, tara, alarmas, contraseña y funciones adicionales configurables desde el propio teclado.

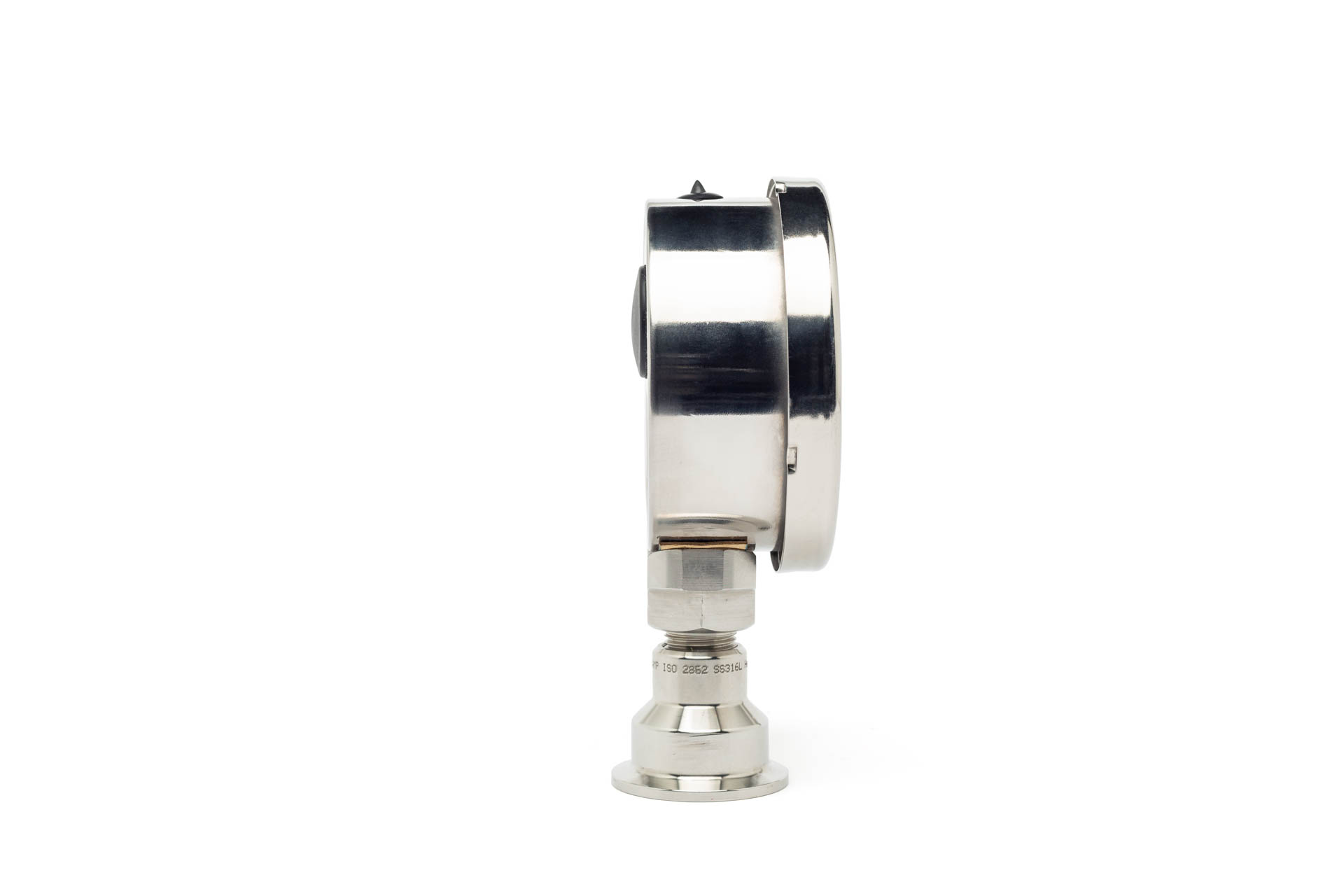

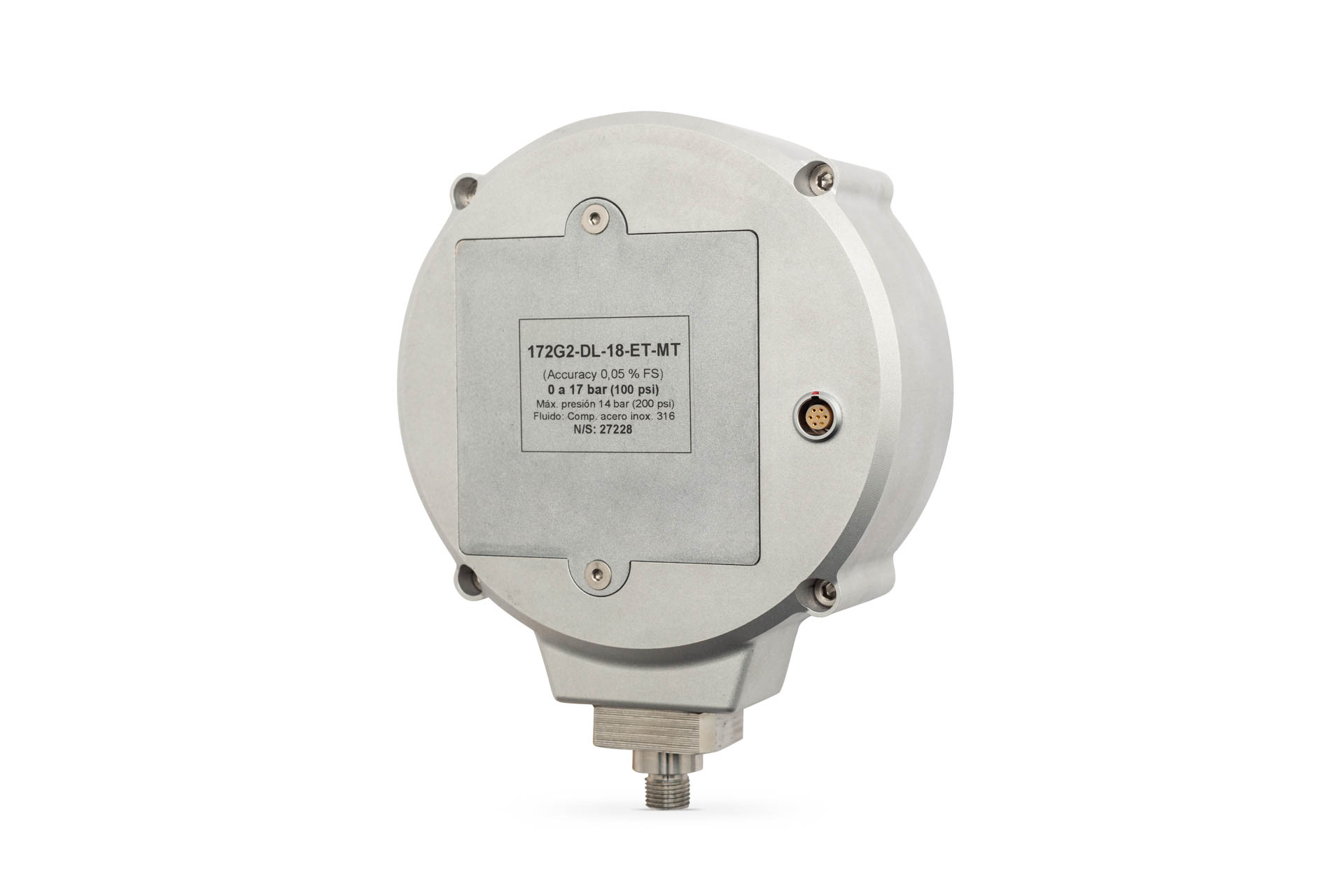

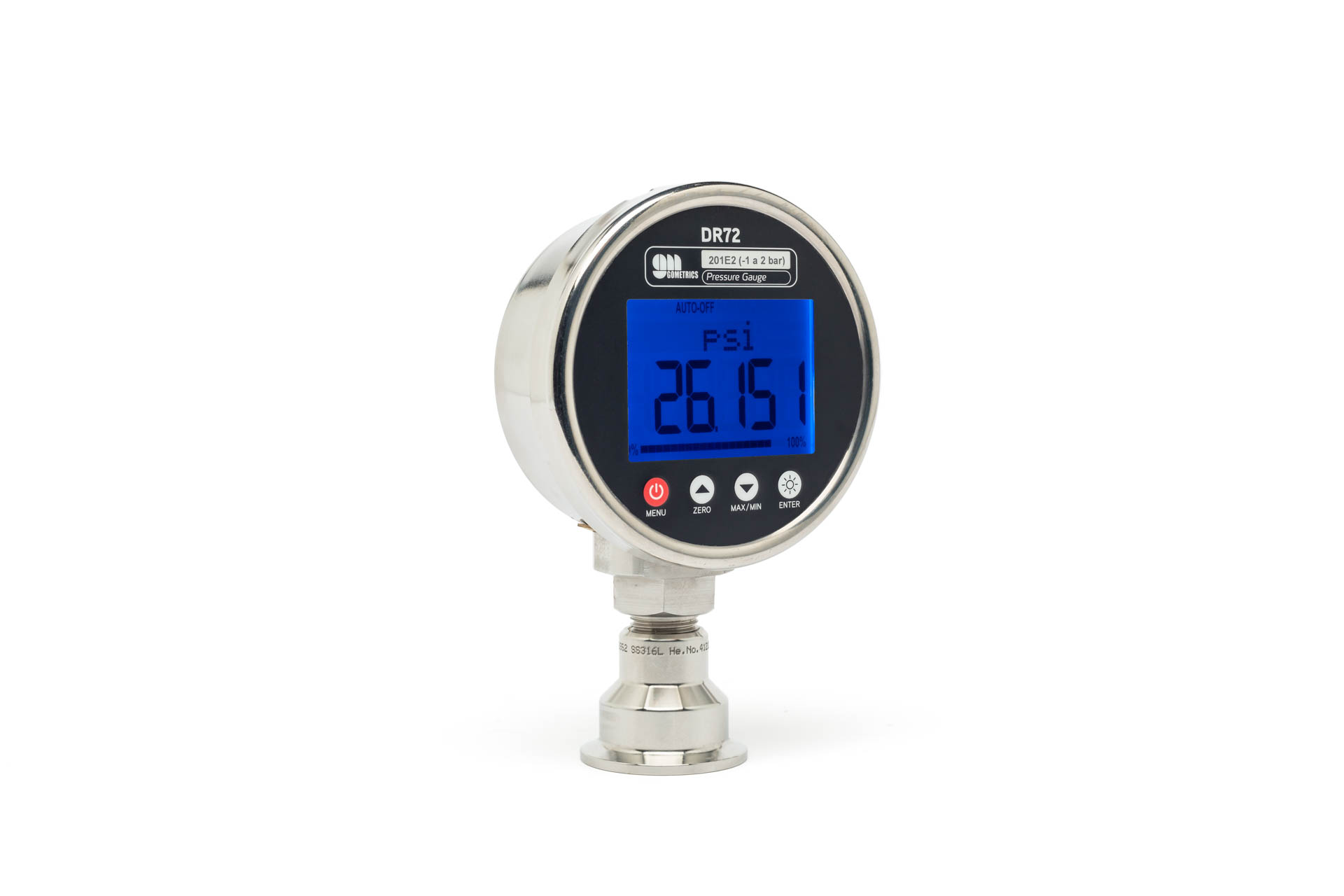

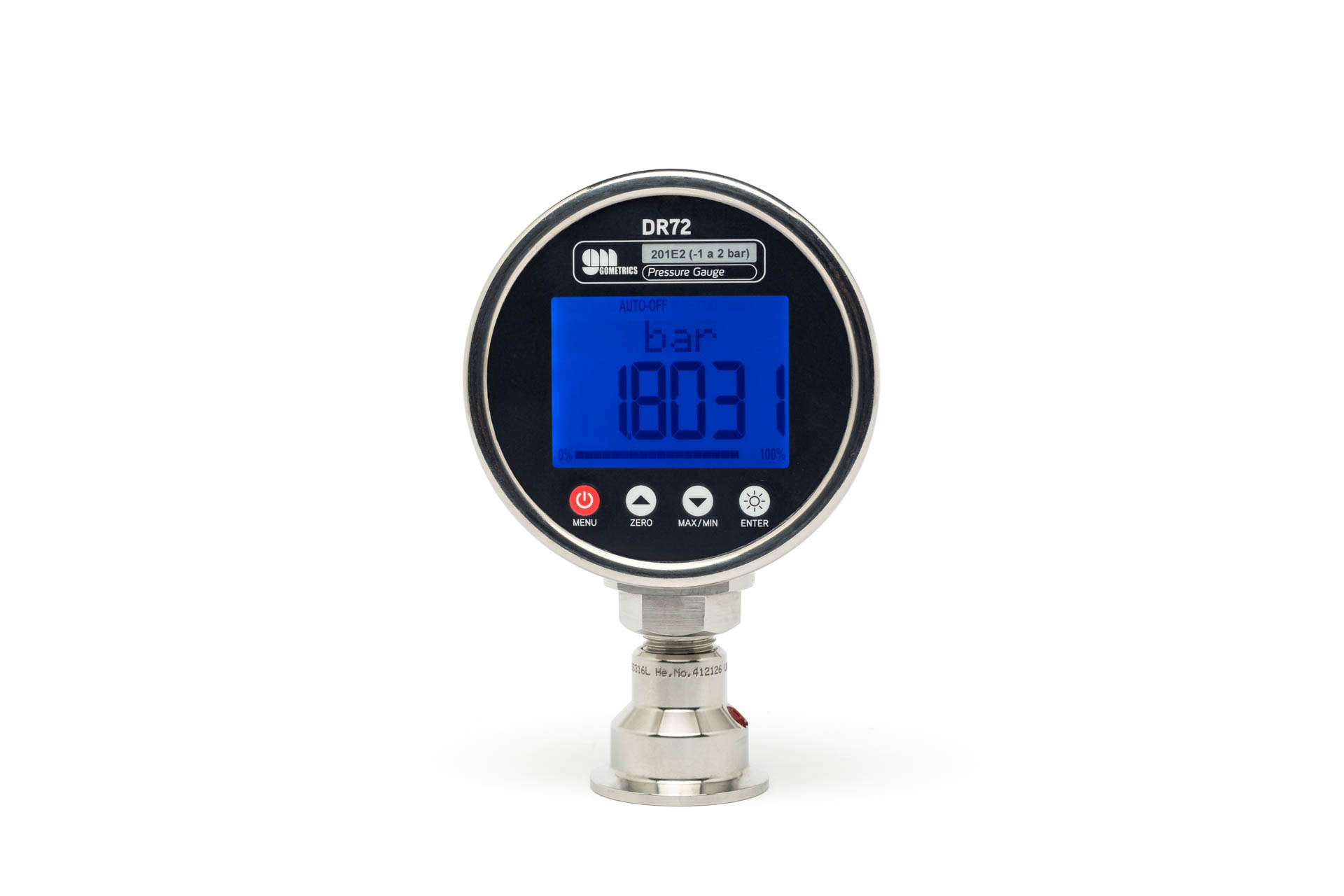

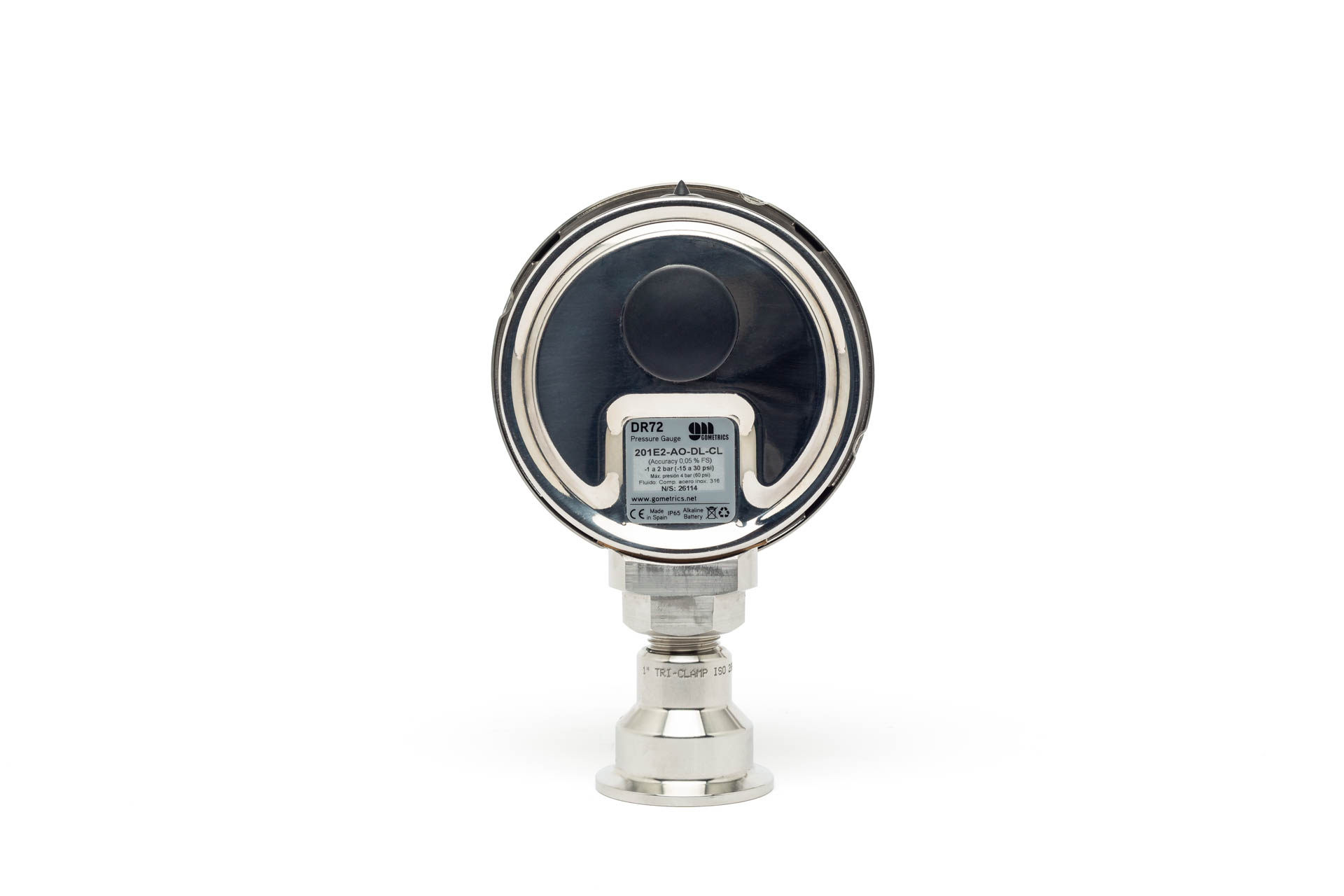

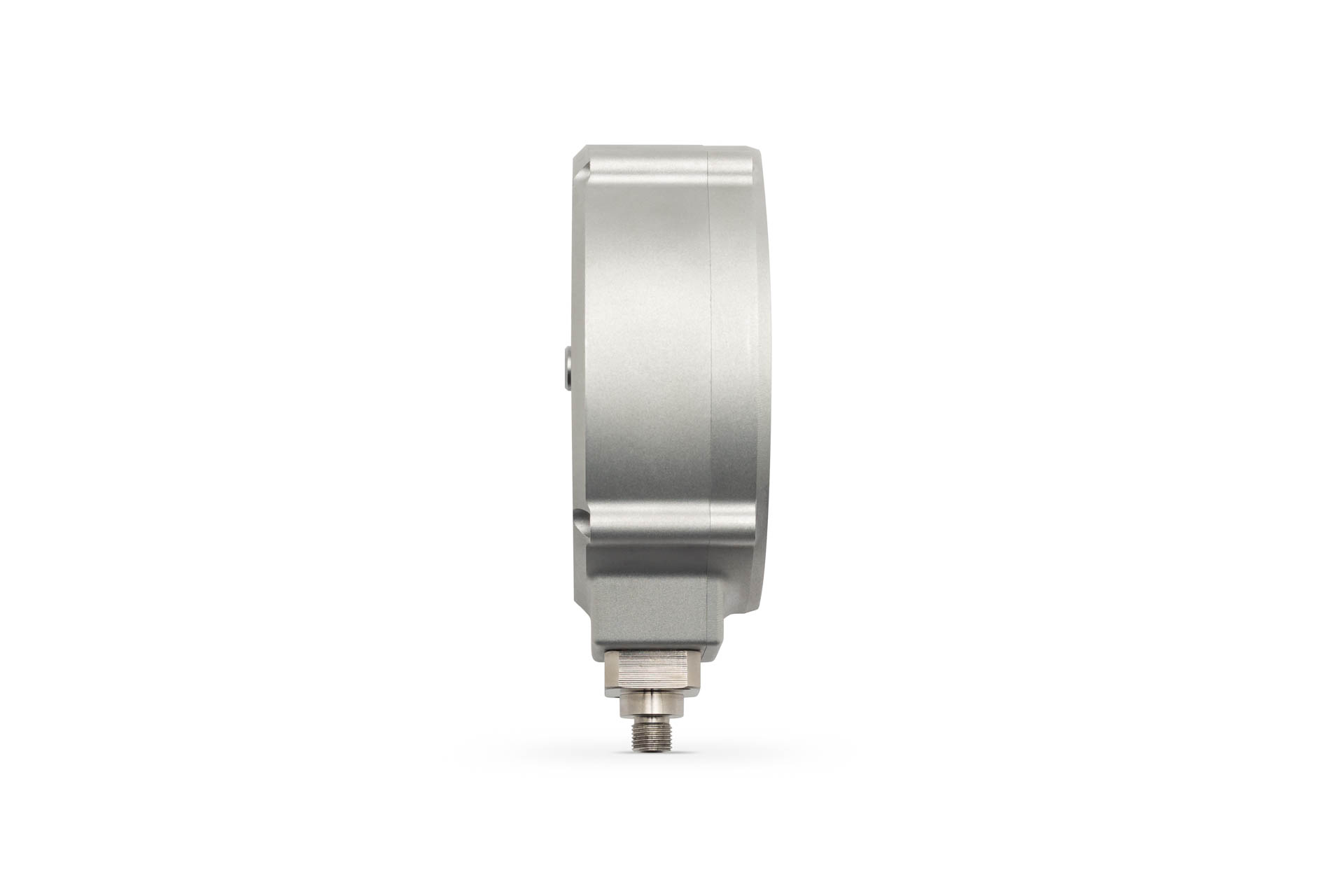

El manómetro va encapsulado en una caja de acero inoxidable 316 de 110 mm de diámetro con alojamiento para tres pilas de tamaño AA que iluminan una gran pantalla LED de 350 segmentos para una indicación numérica y alfanumérica retroiluminada a voluntad con LED y de gran visibilidad.
Dispone de una entrada de alimentación externa a 24 Vcc para facilitar su instalación en proceso. Además, el DR72 puede suministrarse con salida analógica 4-20 mA o configurarse como esclavo en una red de sensores conectados vía protocolo MODBUS RTU RS-485 lo que confiere al DR72 una perfecta escalabilidad en sistemas de control distribuidos (DCS).
Tipos de presión disponibles: relativa, absoluta, vacío, combinados y diferencial
Especificaciones técnicas
| Señal de entrada |
|
| Función | medición |
| Rango de presión | mín. 0 a 25 mbar / máx. 0 a 1000 bar |
| Incertidumbre* | 0,1 % FS |
| Tipo de presión |
|

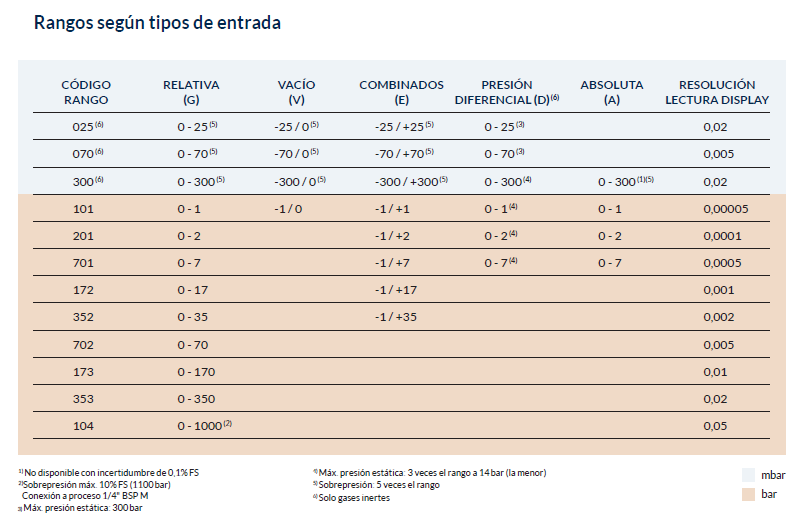

| Resolución | 5 ½ dígitos (ver tabla) |
| Material caja |
|
| Conexión a proceso |
|
| Temperatura de trabajo |
|
| Humedad relativa | 0 % a 95 % (no condensada) |
| Alimentación y autonomía |
|
| Garantía | 2 años (ampliable) |
| Certificación |
|
| Marcado | CE |
*Incluye no linealidad, histéresis, repetibilidad, deriva térmica entre 20 °C y 26 °C y estabilidad de 1 año.
