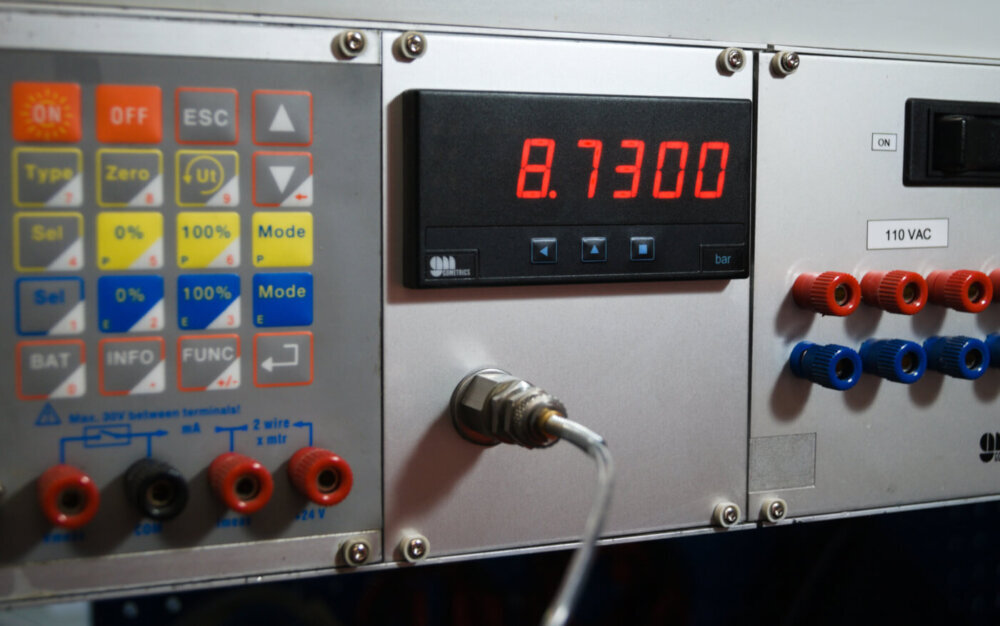

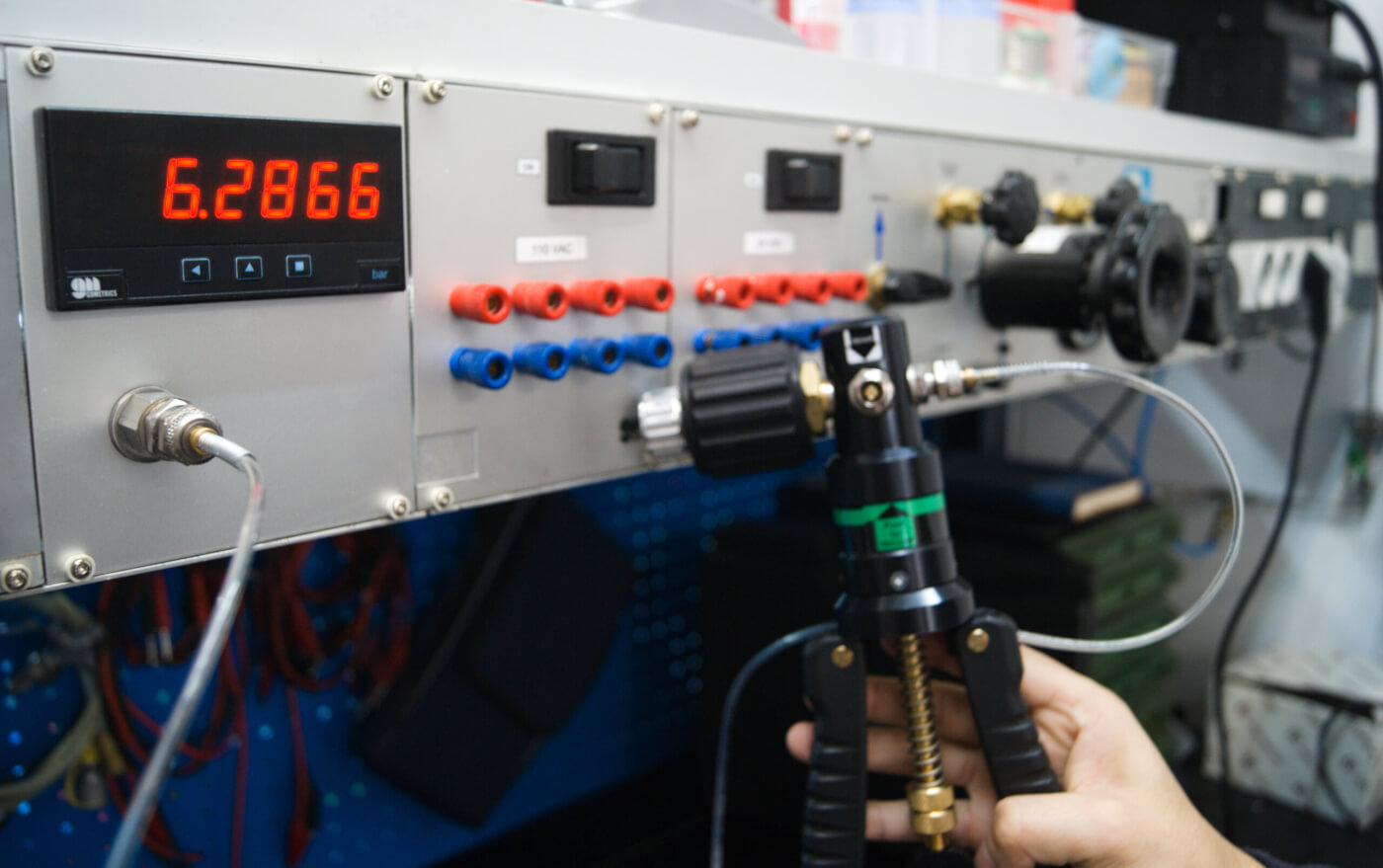

Manómetro digital de panel DPM600

La serie de manómetros digitales DPM600 es la evolución técnica de la serie DPM500. Reúne una gama de instrumentos de panel para medir presión relativa, absoluta,  diferencial o vacío, según el tipo de sensor al que esté conectado. La indicación en pantalla se configura desde el propio teclado, lo que permite una fácil configuración de las alarmas. Dispone de registro de las lecturas en máximo o mínimo (peak & valley).

El DPM600 incorpora un transductor de presión tipo strain gauge de gran precisión en acero inoxidable para rangos superiores a 1 bar. Las unidades de medida son configurables desde el mismo instrumento, así como las funciones de autocero, tara, contraseña y fuente de alimentación activa o pasiva.

El DPM600 admite sensor de presión interno o remoto, de manera que el instrumento se puede adaptar a cualquier aplicación.

Otras opciones disponibles son la salida analógica en corriente o tensión, la comunicación digital ModBus, la salida RS485, el menú de acceso rápido, el filtro de pantalla o los diferentes grados de luminosidad, entre otros.

Aunque el instrumento mide presión de forma muy estable, se recomienda su recalibración anual. En caso de requerir ajuste, puede remitirse a Gometrics o adquirir el kit de configuración KT-60 suministrado aparte. El kit contiene un cable de referencia CL-60 y un software CD-60 equipado con el driver adecuado para ejecutar el ajuste desde un PC.





Descargar catálogo

Descripción

VENTAJAS
  • Amplia gama de rangos de señal de entrada
  • Incorpora dos relés conmutados tipo SPDT 6A 220V (resistiva)
APLICACIONES
  • Medición de presión en procesos de la industria de la alimentación, petroquímicas, farmacéuticas, etc…
  • Variación rápida y sencilla de la configuración de las alarmas de alta y baja, diferencial, retención de lectura
CARACTERÍSTICAS
  • Cuatro LED de indicación de alarmas y funciones de programación
  • Aislamiento entre la señal de entrada y la de salida
Ficha técnica

Display

Cinco dígitos tipo LED de color rojo de 7 segmentos, de 12 mm de altura

Intervalos presión

Min. 0-25 mbar y Max. 0-350 bar

Incertidumbre

+0,25% FS o +0,10% FS

Límite lectura

-19999 a 99999

Resolución

5 dígitos 7 segmentos 14 mm altura – máx lectura: 99999 – punto decimal configurable

Temperatura operacional

0 – 50 ºC

Humedad relativa

0-95% sin condensación

Efecto de la temperatura

± 0,02% / ºC

Conexión a proceso

1/8″ NPT H

Conexión eléctrica

Regleta enchufable para cables de 1,5 mm² con tornillo de fijación

Alimentación

110-230 V c.a. 50/60 Hz o 24V cc

Frecuencia

48-62 Hz

Alarmas

2 relés conmutados tipo SPDT 6A 220V (resistiva)

Salida

Analógica (opcional) 0-10 V o 0/4-20 mA seleccionable mediante puente interno y escalable según indicación programada en el display

Dimensiones

96 X 48 x 91 mm (ancho x alto x fondo) (+22 mm racor)

Peso

400 gramos
