Detector transmisor gases XgardIQ

El nuevo XgardIQ, nuestro detector de gas fijo más inteligente, aumenta la seguridad al minimizar el tiempo que los operarios deben pasar en zonas peligrosas.

Este versátil transmisor y detector de gas tiene una serie de características que protegen a los ingenieros y a los gestores de las instalaciones de petróleo, gas, productos químicos y petroquímicos, por nombrar algunos.

Disponible con una variedad de sensores para la detección de gases inflamables, tóxicos, oxígeno o H2S fijo.

(SIL-2) Monitor de gas con certificación de integridad de seguridad de nivel 2.

XgardIQ es un detector y transmisor fijo inteligente y versátil, compatible con toda la gama de tecnologías de sensores de Crowcon. Está disponible con una variedad de sensores para la detección fija de gases inflamables, tóxicos, oxígeno o H2S.

Proporcionando señales analógicas de 4-20mA y RS-485 Modbus como estándar, XgardIQ está disponible opcionalmente con relés de alarma y fallo y comunicaciones HART. El acero inoxidable 316 está disponible con tres entradas de cable M20 o 1/2 «NPT.

(SIL-2) Detector fijo con certificación de integridad de seguridad de nivel 2.

Fácil y seguro de usar

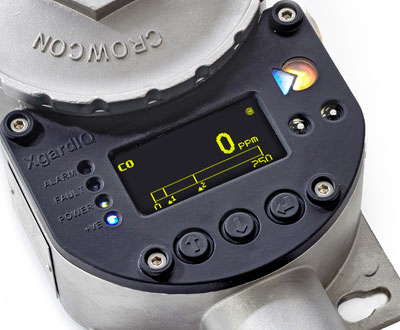

  • Pantalla OLED – Una pantalla brillante y clara indica el nivel de gas y el estado del detector incluso en lugares oscuros
  • Calibración no intrusiva – Las funciones de puesta a cero y calibración se realizan a través de la pantalla y el teclado, sin necesidad de un permiso de trabajo en caliente ni de herramientas especiales (por ejemplo, no se necesita una varilla magnética)
  • Indicador de seguridad +Ve – Confirma el funcionamiento seguro del detector de un vistazo
  • Función de registro de eventos – Almacena todos los eventos de alarma, fallo y mantenimiento para proporcionar un historial de uso del detector
  • Sensor remoto – Mejora la probabilidad de detección

Instalación y mantenimiento sencillos

    • Transmisor universal – Transmisor común para toda la gama de tecnologías de sensores de Crowcon

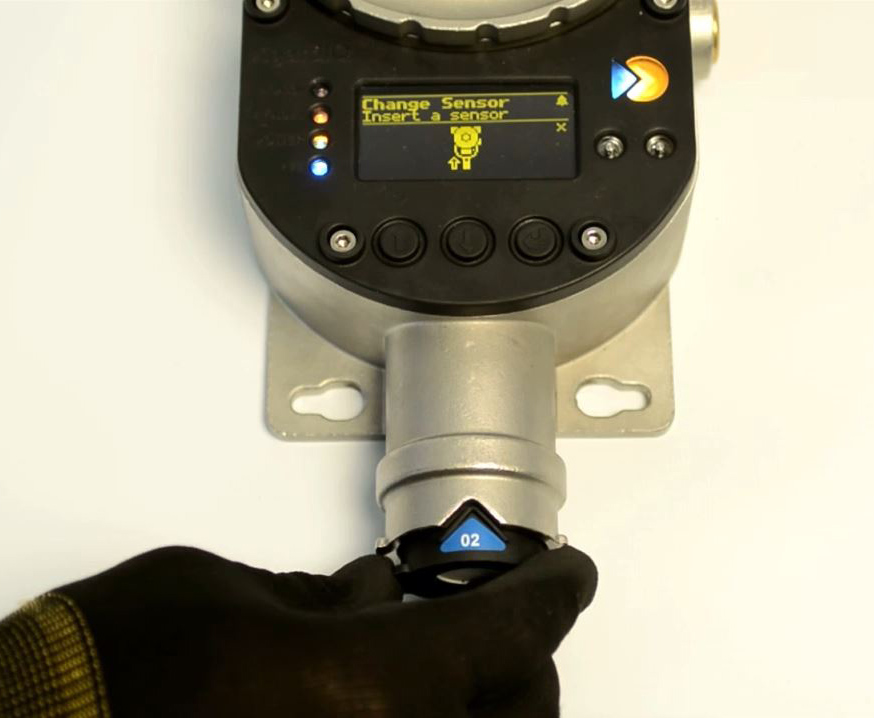

    • Módulos de sensores intercambiables en caliente – Los sensores pueden sustituirse fácilmente con una sola mano sin necesidad de herramientas ni de un permiso de trabajo en caliente
    • Función Auto-Sense – Detecta automáticamente si el sistema de control es una fuente o un sumidero de corriente de 4-20mA y se ajusta a sí mismo, eliminando el riesgo de un ajuste incorrecto
    • Función de autoconfiguración: detecta cuando se conecta un módulo sensor y carga el tipo de gas, el rango, las unidades y los niveles de alarma adecuados

Fiabilidad

    • Funciones Smart Bump y Speedy Bump Test – Permiten verificar la salud y la respuesta del sensor de forma rápida y sencilla utilizando gas de prueba. El proceso está automatizado y proporciona un recordatorio cuando se debe realizar una prueba funcional
    • Aviso de calibración – Recuerda al usuario cuándo debe realizar la calibración para garantizar que los sensores sigan siendo operativos y precisos en todo momento
    • Selección del rango del sensor – El usuario puede establecer el rango de escala completa del sensor a través del menú de la pantalla según los requisitos del sitio o de la ubicación específica.

Especificaciones

Tamaño 278 x 140 x 89 mm (10,9 x 5,5 x 3,5 pulgadas)
Peso 4,1 kg (9 libras)
Material del recinto acero inoxidable 316
Protección de ingreso IP66
Conexión Tres entradas de prensaestopas M20 o ½”NPT. Se colocan tapones removibles certificados en las entradas left e inferior derecha
Potencia 14-30 V CC. <4W
Pantalla Pantalla principal: OLED de 128 x 64 píxeles, texto amarillo sobre fondo negro
Indicadores: LED ámbar, rojo y verde para el estado del detector; LED de seguridad azul +ve
Salida eléctrica Sumidero o fuente de corriente de 4-20 mA (detección automática o selección manual); las señales de advertencia y falla son configurables. Cumple con NAMUR NE 43
RS-485 Modbus RTU
HART 7 sobre una señal de 4-20mA y vía I.S. puntos de prueba (opcional)
Relés (opcional)
Alarma 1, Alarma 2, Fallo
Contactos SPCO clasificados 5A, 230Vac
Opciones de configuración de relé

Activado o desactivado
Enclavamiento o no enclavamiento
Subiendo o bajando
Retardos de encendido y apagado configurables en los relés de alarma.
Registro de eventos Registra eventos de alarma, falla y mantenimiento. Los eventos se pueden ver en pantalla y descargar a una PC.
Temperatura de funcionamiento Solo transmisor: -40 °C a +75 °C (-40 °F a +167 °F)†

Tipo de sensor:

Oxígeno: (-20 °C a +50 °C ambiente)
Tóxico: (-40 °C a +50 °C ambiente)
Pellister: (-40 °C a +75 °C ambiente)
Infrarrojos (IR): (-20 °C a +55 °C ambiente)
Tóxico a alta temperatura:  (-40⁰C a +70⁰C)

Humedad 0 a 95 % de HR sin condensación†
Repetibilidad +/- 2% FSD
Desviación cero +/- 2 % de FSD por año como máximo
Tiempo de respuesta Según el sensor: comuníquese con Crowcon para obtener datos específicos del sensor.
Aprobaciones ATEX e IECEx:
Ex II 2 G    Ex db ia IIC T4 Gb (consulte arriba los rangos de temperatura)
Rendimiento Diseñado para cumplir con:
EN50104 (sensores de oxígeno)
EN45544 (sensores de gases tóxicos)*
EN50271 (software)
Estándar de rendimiento H2S
Seguridad funcional IEC61508, EN50402 SIL 2
Cumplimiento de EMC EN50270:2015
FCC CFR47 Parte 15B
CIEM-003

Gases y rangos

Gas Unidades Máx.
Rango
Estándar
Rango
Alarma 1
nivel
Alarma 2
nivel
Temporal
rango °C
Oxígeno (O2) %Vol 30 25 19 (cayendo) 17 (cayendo) -20 a +50
Amoníaco PPM 100/1000 50 25 35 -20 a +40
 Monóxido de Carbono (CO) PPM 1000 250 30 200  -30 a +50
Fluoruro de Hidrógeno (HF) PPM 10 10 1.8 3 +5 a +40
Sulfuro de hidrógeno (H2S) PPM 100/200 25 5 10 -30 a +50
Alta temperatura sulfuro de hidrógeno (H2S) PPM 100/200 25 5 10 -40 a +70
Ozono (O3) PPM 1 1 0.1 0.2 -20 a +40
Dióxido de azufre (SO2) PPM 100 10 1 1 -30 a +50
Hidrógeno (H2) %LEL 100 100 20 40 -40 a +75
Metano (CH4) %LEL 100 100 20 40 -40 a +75
Pentano (C5H12) %LEL 100 100 20 40 -40 a +75
Propano (C3H8) %LEL 100 100 20 40 -40 a +75
Etanol (sensor IR) %LEL 100 100 20 40 -20 a +55
GLP (sensor IR) %LEL 100 100 20 40 -20 a +55
Metano (sensor IR) %LEL 100 100 20 40 -20 a +55
Propano (sensor IR) %LEL 100 100 20 40 +10 a +55
