Interruptor de caudal frente a caudalímetro
Los interruptores de caudal y los caudalímetros difieren en el modo en que funcionan y controlan el caudal del medio. Como su nombre indica, un caudalímetro mide el caudal mientras que un interruptor de caudal lo interrumpe.
El objetivo principal de los caudalímetros es registrar y notificar datos que se utilizan para determinar el caudal, la masa y la velocidad del flujo. Los usuarios comprueban periódicamente las lecturas y supervisan el flujo del caudal mediante un caudalímetro.
Los interruptores de caudal son dispositivos mecánicos utilizados para controlar el caudal de aire, vapor, gases y líquidos. Envían mensajes o señales a otro dispositivo, como una bomba, para indicarle que se apague o se encienda, para proteger un sistema de posibles daños y avisar de la necesidad de protección. Los interruptores de caudal están configurados para poder determinar si el caudal está por encima o por debajo de una tasa preestablecida o punto de consigna, que puede ser ajustable o fijo. Cuando se alcanza el punto de consigna, se activa un circuito eléctrico que permanece activado hasta que el caudal cae por debajo del punto de consigna.
Construcción del interruptor de caudal
Los interruptores de caudal se construyen para abrir o cerrar un circuito eléctrico y se configuran para estar normalmente abiertos (NA) o normalmente cerrados (NC), que son los estados predeterminados del interruptor. Con un interruptor NA, el circuito está abierto hasta que se activa, mientras que un interruptor NC está cerrado hasta que se activa.
Un interruptor de caudal se compone de un sistema de paletas, un imán permanente, un contacto reed y un segundo imán. El caudal empuja la paleta que está conectada a un imán permanente unido al interruptor de láminas que está por encima del caudal y fuera del fluido. La paleta está siempre conectada a un circuito electrónico. La paleta gira a medida que el gas o el fluido pasa por el interruptor, que envía una señal a un dispositivo similar a un transductor que recibe la señal y la envía a un transmisor que toma lecturas.
Cuando el caudal alcanza el punto de consigna, el circuito se cierra o se abre y enciende o apaga la bomba. En otro escenario, cuando se alcanza el punto de consigna, puede sonar una alarma y enviar un aviso a los usuarios.
Algunos tipos de interruptores de caudal

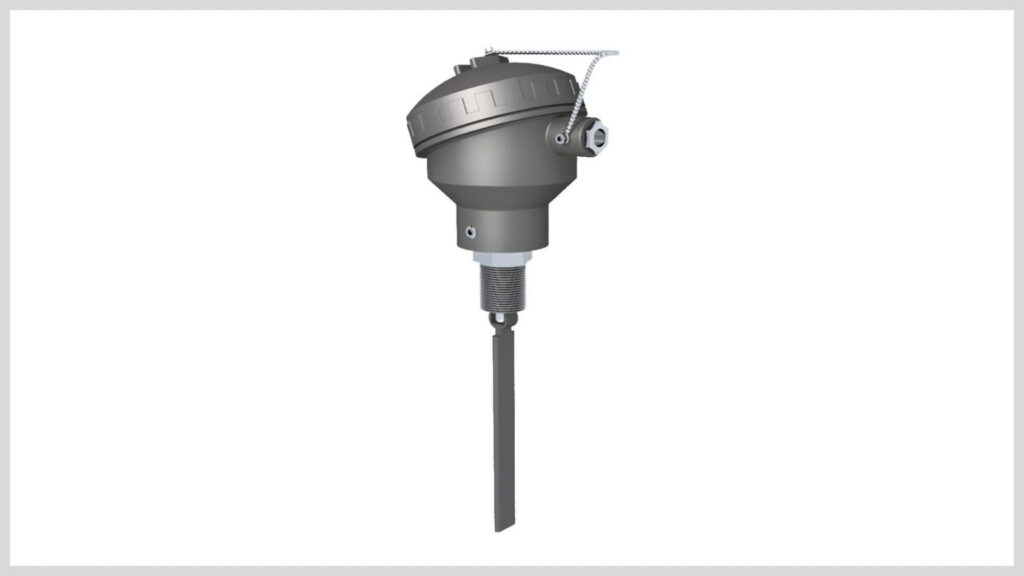

Interruptores de caudal de paletas

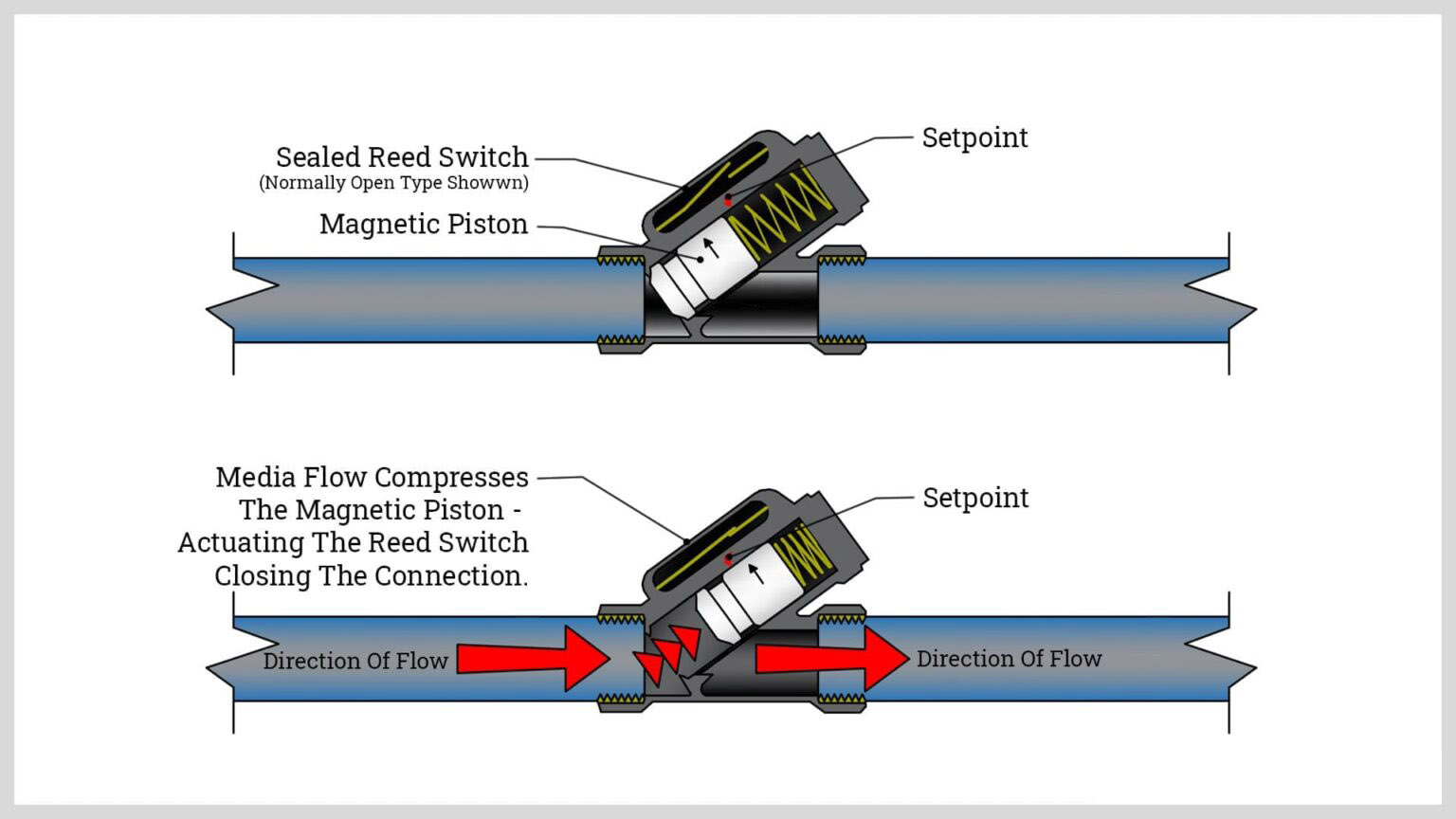

Interruptor de caudal de pistón
Interruptores de caudal de área variable

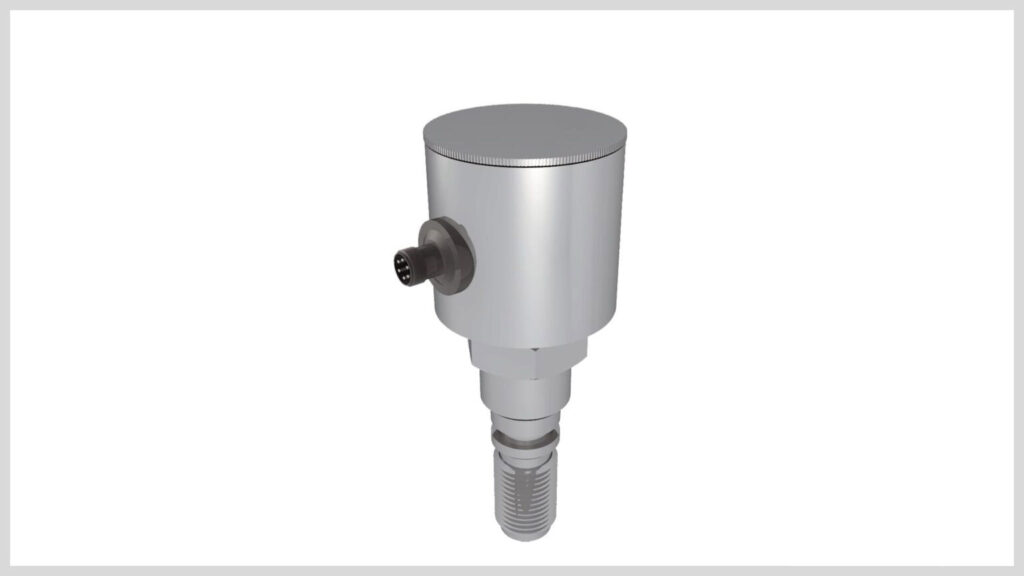

Interruptores térmicos de caudal

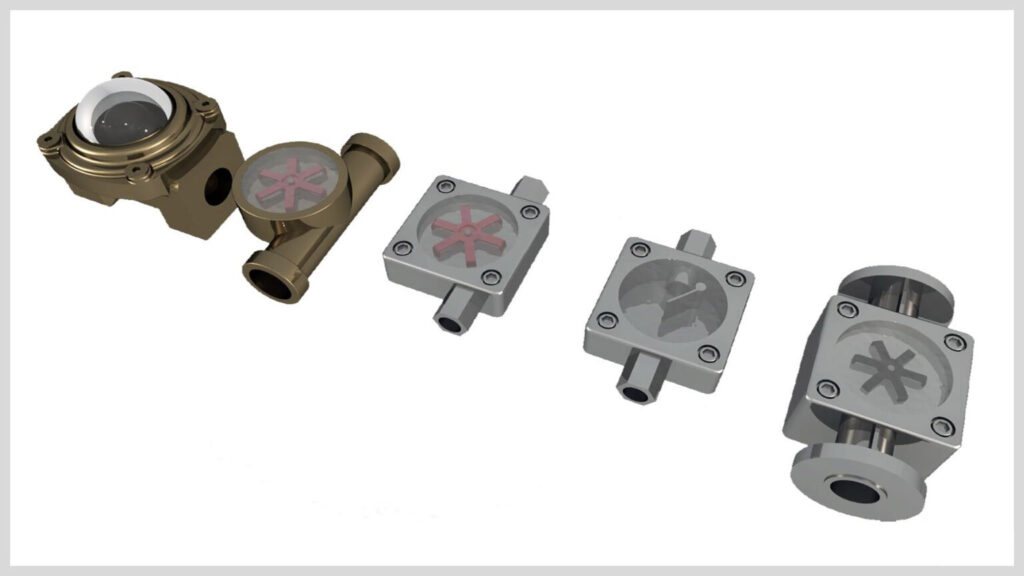

Indicadores de caudal
Un indicador de caudal es un dispositivo diseñado para indicar que se está produciendo un caudal. A diferencia de un interruptor de caudal o un caudalímetro, los indicadores de caudal no proporcionan datos ni supervisan ni controlan el caudal. Hacen saber a los operarios que se está produciendo caudal. Como indicadores de caudal a simple vista, permiten ver el caudal dentro de una tubería. Los indicadores de caudal también se conocen como indicadores a simple vista y son la forma más sencilla de dispositivo de control de caudal.
El funcionamiento de un indicador de caudal depende de su forma de proporcionar una indicación. En la mayoría de los casos, el caudal mueve algo o hay una mirilla para observar el caudal. En el caso de los indicadores con dispositivos incorporados, el caudal mueve una bola, hace girar una paleta, aletea o se encadena. Los indicadores de caudal con mecanismo incorporado pueden verse a distancia, lo que los hace más eficaces y cómodos.
