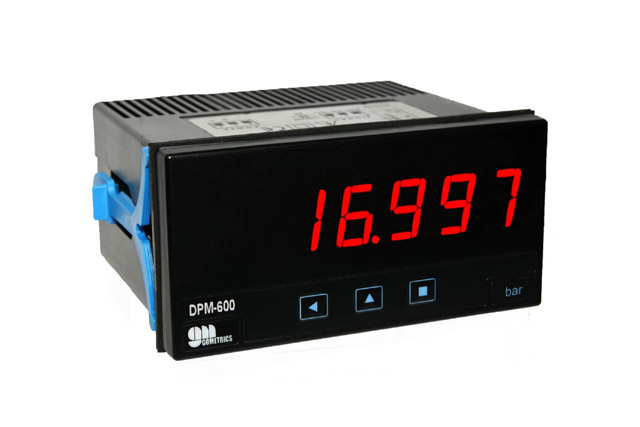

La sèrie DPM600 de manòmetres digitals és l’evolució tècnica de la sèrie DPM500. Reuneix una gamma d’instruments de panell per mesurar la pressió relativa, absoluta, diferencial o de buit, segons el tipus de sensor al qual estigui connectat. La indicació de la pantalla es configura des del propi teclat numèric, permetent una fàcil configuració de les alarmes. Disposa d’enregistrament de les lectures en màxim o mínim ( pic i vall ).
El DPM600 incorpora un transductor de pressió tipus extensometre d’alta precisió en acer inoxidable per a rangs superiors a 1 bar. Les unitats de mesura són configurables des del propi instrument, així com les funcions d’autozero, tara, contrasenya i font d’alimentació activa o passiva.
El DPM600 admet la detecció de pressió interna o remota, de manera que l’instrument es pot adaptar a qualsevol aplicació.
Altres opcions disponibles inclouen sortida analògica en corrent o voltatge, comunicació digital ModBus, sortida RS485, menú d’accés ràpid, filtre de pantalla, diferents graus de brillantor, entre d’altres.
Tot i que l’instrument mesura la pressió de manera molt estable, es recomana una recalibratge anual. Si cal un ajust, es pot consultar Gometrics o comprar el kit de configuració KT-60 que es subministra per separat. El kit conté un cable de referència CL-60 i un CD-60 de programari equipat amb el controlador adequat per executar l’ajust des d’un PC.
Dades tècniques |
| Pantalla | Cinc dígits LED vermells de 7 segments, 12 mm d’alçada |
| Rangs de pressió | Mín. 0-25 mbar i Màx. 0-350 bar |
| Incertesa | +0,25% FS o +0,10% FS |
| Límit de lectura | -19999 a 99999 |
| Resolució | 5 dígits 7 segments 14 mm d’alçada – lectura màxima: 99999 – coma decimal configurable |
| Temperatura de funcionament | 0 – 50 ºC |
| Humitat relativa | 0-95% sense condensació |
| Efecte de la temperatura | ± 0,02% / ºC |
| Connexió de procés | 1/8″ NPT H |
| Connexió elèctrica | Regleta de terminals endollable per a cable d’1,5 mm² amb cargol de fixació |
| Font d’alimentació | 110-230 V CA 50/60 Hz o 24 V CC |
| Freqüència | 48-62 Hz |
| Alarmes | 2 relés commutats tipus SPDT 6A 220V (resistius) |
| Sortida | Analògic (opcional) 0-10 V o 0/4-20 mA seleccionable mitjançant jumper intern i escalable segons la indicació programada a la pantalla |
| Dimensions | 96 X 48 x 91 mm (ancora x superior x inferior) (+22 mm de guia) |
| Pes | 400 grams |
