Como resultado de la experiencia de Gometrics en el mundo de la instrumentación industrial y de laboratorio, se ha diseñado el registrador de temperatura de referencia DL760-18. Es un termómetro de alta precisión para su uso en laboratorio o en taller de instrumentos.
Para realizar calibraciones de temperatura u otro tipo de pruebas de mapeo térmico, es necesario utilizar instrumentos con baja incertidumbre de medición. Este instrumento permite leer varios sensores de temperatura al mismo tiempo con alta precisión.
El lector y registrador de temperatura de referencia DL760-18 (también llamado sistema RTMetrics) permite la medición de magnitudes eléctricas con sus correspondientes correlaciones de temperatura (termopares y termorresistencias).
Este equipo está diseñado para funcionar como parte de un sistema que incluye sondas de temperatura de referencia, bloques de calibración y un software de adquisición de datos. El sistema viene con un software gratuito para la configuración de los canales de temperatura.
Este modelo necesita ser conectado a través de un puerto USB a un ordenador o estación de trabajo para ejecutar el software.
Tiene otro puerto de comunicaciones para múltiples propósitos como la conexión con un bloque de calibración o un baño termostático, sistemas de multiplexación u otros sistemas de automatización.
El transmisor de temperatura YTA710 de Yokogawa pertenece a la familia de transmisores de temperatura de montaje en campo, diseñados para funcionar en los entornos más duros.
Ofrece una gran precisión, estabilidad y fiabilidad. La carcasa adopta una estructura muy fiable de doble compartimento. Se puede elegir entre una o dos entradas para el sensor. Esta entrada puede aceptar el RTD, el termopar, el ohmio o el milivoltio DC. Convierte la entrada del sensor en una señal analógica de 4 a 20mA DC o en una señal digital de Fieldbus. Están disponibles el protocolo HART 7, el protocolo BRAIN o la versión FOUNDATION™ Fieldbus ITK 6. La entrada dual puede aceptar dos sensores cálculo del valor diferencial o promedio y la función de respaldo del sensor. Las funciones de respaldo del sensor para conmutar automáticamente del primario al de respaldo en caso de fallo del sensor.
Mediante la adopción de un interruptor de parámetros local en el indicador, resulta fácil realizar el trabajo de ajuste in situ.
El YTA710 permite la linealización avanzada de 20 tipos de sensores de temperatura industriales y señales de entrada. La precisión A/D del sensor Pt100 representativo es de 0,1°C. La precisión D/A analógica de la salida es de 0,02 %.
Comunicaciones
El YTA710 dispone de una señal de salida analógica de 4 a 20 mA con protocolo digital HART 7, protocolo BRAIN o protocolo digital completo FOUNDATION™ Fieldbus.
Entrada de doble sensor
El YTA710 tiene capacidad para una entrada de sensor doble. Gracias a la capacidad de procesamiento del transmisor, esta entrada doble puede utilizarse para proporcionar una copia de seguridad del sensor defectuoso, un promedio de temperatura o una medición de temperatura diferencial.
El Beamex MC6-T es un sistema de calibración de temperatura automático portátil muy versátil. Combina un bloque seco de temperatura de última generación con la tecnología del calibrador multifunción para procesos Beamex MC6. Tiene una versatilidad que ningún otro calibrador de temperatura puede proporcionar.
Versátil
Ofrece una combinación única de funciones, generando temperatura a la vez que mide y simula señales eléctricas y de temperatura. Además de la posibilidad de calibrar instrumentos, sensores y lazos de temperatura, el MC6-T también permite la calibración de instrumentos de señales eléctricas y de presión, todo en uno.
Rendimiento y especificaciones metrológicas excelentes
La tecnología de control de temperatura multizona garantiza un gradiente de temperatura superior y compensa la pérdida de calor provocada por los sensores de temperatura ubicados en el inserto.
Preparado para uso industrial
El MC6-T ha sido diseñado para entornos industriales exigentes adaptándose de esta forma a los efectos de las condiciones ambientales variables, típicas en los trabajos de campo de la industria de procesos. Su diseño se ha optimizado para minimizar los efectos de cualquier fluctuación en la red eléctrica a la que se encuentre conectado, para que se mantenga estable a pesar de producirse cambios en la tensión de la corriente alterna de la red eléctrica.
Mayor facilidad de uso
El MC6-T incluye una gran pantalla táctil de 5,7 pulgadas con retroiluminación que funciona perfectamente tanto con los dedos descubiertos, como con guantes o con cualquier lápiz del tipo Stylus. Ofrece una interfaz de usuario multilingüe, teclados numéricos y QWERTY que facilitan la introducción rápida de datos.
Función de calibrador de procesos ampliada
El MC6-T integra un calibrador de proceso multifunción con tecnología Beamex MC6. Permite calibrar instrumentos y sensores de temperatura, de señales eléctricas y de presión. Asimismo, simula señales de RTD y de termopar para la calibración de transmisores y otros instrumentos de temperatura. También mide y genera varias señales eléctricas de corriente continua.
Transformación digital del proceso de calibración
El MC6-T es un Calibrador-Documentador que se comunica con software de calibración. Esto permite un proceso de calibración digitalizado y sin papel. Cuando todo el proceso de calibración es electrónico y sin papel, ahorra tiempo y reduce el riesgo de errores.
Comunicador de campo integrado
El MC6-T integra un comunicador de campo para instrumentos con protocolos de comunicación HART, FOUNDATION Fieldbus H1 y Profibus PA. Con ayuda del comunicador de campo integrado puede configurar y ajustar sus instrumentos inteligentes con un único MC6-T sin la necesidad de transportar otro comunicador de campo.
Calibración de sensores de inmersión reducida y/o sanitarios
El MC6-T150 se ha diseñado para facilitar la calibración de sensores de inmersión reducida y/o sanitarios con brida. Esto normalmente no es posible con los bloques secos de temperatura tradicionales. Se puede suministrar con un inserto específico que se utiliza junto con un sensor de referencia especial con cable flexible, que permite la calibración de sensores de inmersión reducida.
El MC6-T está disponible en dos versiones
El MC6-T puede generar temperaturas entre -30 … 150 °C (-22 … 302 °F)
El MC6-T puede generar temperaturas entre 50 … 660 °C (122 … 1220 °F)
Los módulos de presión externos Beamex EXT aumentan las posibilidades de configuración y mejoran la flexibilidad, de hecho se puede calibrar más que un rango de presión con el mismo calibrador.
Beamex ofrece una amplia gama de módulos de presión externos, desde vacío a 1.000 bar (14.500 psi). Todos los módulos de presión externos son compatibles e intercambiables con los calibradores Beamex MC.
Serie de módulos EXT disponibles
• EXT: módulo de presión externo, gran precisión
• EXT-IS: módulo de presión externo, gran precisión, intrínsecamente seguro
• EXT-s: módulo de presión externo, precisión estándar
• EXT-s-IS: módulo de presión externo, precisión estándar, intrínsecamente seguro
El sistema genera una precisa masa de aire o flujo de volumen de aire para la calibración de los dispositivos de flujo. Otra característica es la regulación de una presión de prueba exacta sobre un elemento de prueba y la medición del flujo de volumen de aire resultante a través de este elemento de prueba. Esta medición se realiza a través de las toberas que se operan en el “estado crítico” (esta es la velocidad del sonido en la sección más estrecha de la tobera). Con el flujo de volumen medido a través del elemento de prueba y la compensación (medición de la temperatura en frente del componente) de los efectos de la temperatura, el software calcula la sección transversal efectiva de la pieza. Este método se utiliza para determinar la sección transversal (área efectiva) o la determinación del diámetro de los agujeros difíciles de alcanzar que no pueden determinarse mediante métodos de medición geométrica. Las piezas son, por ejemplo, componentes para turbinas de gas, quemadores, boquillas de inyección o motores de aviones.
El sistema está controlado por un PC dotado de un precisos hardware de adquisición de datos de medición y un software de control LabVIEW (Laboratory Virtual Instrument Engineering Workbench).

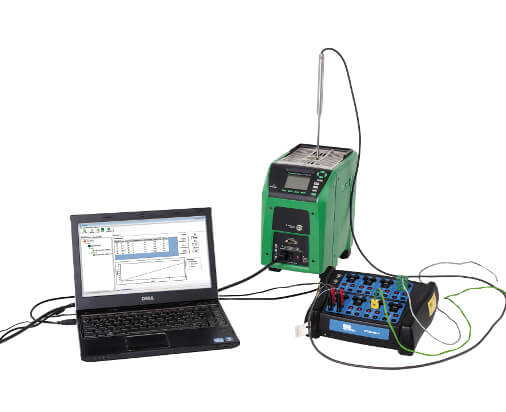

T-Metrics® o STG760 es un sistema de calibración de termoelementos creado para la calibración de termorresistencias y termopares. Este sistema está desarrollado enteramente por Gometrics para trabajar conjuntamente con la familia de equipos DL760.
Diseñado y pensado para los laboratorios y las empresas que necesitan optimizar tiempos en las operaciones de calibración de sondas de temperatura. Se trata de hecho de un sistema avanzado y de gran precisión que soporta la lectura de sondas de referencia inteligentes (SPRT) y sondas patrón de cuatro hilos.
El software de este sistema multicanal permite automatizar los procesos de registro de las distintas medidas, así como el control y la supervisión de hornos de pozo seco y baños termostáticos y se basa en el termómetro de precisión RTMetrics que aporta solidez metrológica a todo el sistema.
Con este sistema, la calibración de sondas se puede efectuar de manera fiable, precisa y con tiempos mínimos.
La serie de bancos de prueba de toberas sónicas SMF® ha sido específicamente diseñada para la calibración con aire. El sistema genera el caudal requerido con gran precisión y estabilidad. Dependiendo de los requisitos del cliente, se pueden combinar hasta 9 toberas sónicas. Los diferentes circuitos resultantes permiten una generación de flujo de 29 = 512 caudales diferentes. Con las toberas, se puede establecer un flujo preciso en un tiempo muy corto (alrededor de 500 ms). El registro está hecho de la configuración del tambor y viene equipado con los sensores apropiados (temperatura, presión y humedad) para la determinación de la densidad. Un conjunto de calibración proporciona una succión atmosférica a través del elemento de prueba y el cilindro de la tobera. Una bomba de vacío, o la conexión a la red de vacío de la instalación, asegura la generación de la relación de presión crítica necesaria aguas abajo de las toberas. Alternativamente, la operación también se puede realizar con sobrepresión, de acuerdo con los requisitos del cliente.
El sistema está controlado por un PC dotado de un precisos hardware de adquisición de datos de medición y un software de control LabVIEW (Laboratory Virtual Instrument Engineering Workbench).
El detector de gas de punto fijo Vanguard WirelessHART está diseñado para llenar los vacíos en la cobertura de detección de gas existente o para proporcionar cobertura en áreas con limitaciones de cableado de energía y señal. Es una alternativa a los detectores tradicionales con cable y reduce significativamente el tiempo y los costes de ingeniería y despliegue. Vanguard, un verdadero dispositivo inalámbrico con una batería de 5 años de duración y comunicación HART inalámbrica, utiliza sensores tóxicos y combustibles intercambiables que pueden cambiarse en caliente.
Las aplicaciones típicas que utilizan Vanguard incluyen la monitorización de tanques de almacenamiento, producción y refinado de petróleo y gas, monitorización de líneas de vallado y monitorización de emisiones.
El Beamex MC4 está descatalogado. Se recomienda sustituirlo por el Beamex MC6.
El MC4 es un calibrador-documentador de procesos. Puede enviar datos de los instrumentos de un ordenador al MC4, y devolver los resultados de las calibraciones del MC4 a un ordenador, utilizando el software de calibración Beamex CMX .
Como es un calibrador multifunción, el MC4 puede calibrar parámetros de diversos procesos, como presión, temperatura y señales eléctricas.
Una de las prestaciones más importantes del MC4 es su gran exactitud. Todos los MC4 incluyen, de serie, un certificado de calibración acreditado como prueba de su exactitud. Puede programar los coeficientes de corrección de una sonda PRT para mejorar la exactitud en la medición de temperatura.
Gracias a su gran pantalla gráfica, la interfaz de usuario multilingüe basada en menús y un completo teclado numérico, el manejo del MC4 es sencillo y se aprende en seguida.
