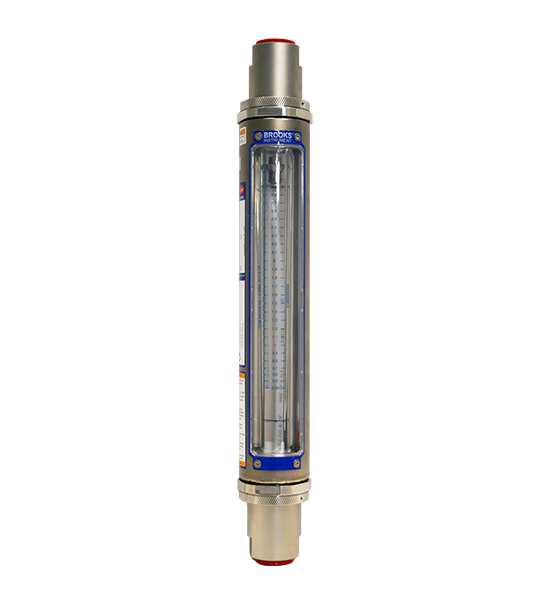

Variable Area Flow Meter GT1600 Series

Medidores de flujo de área variable con tubos de vidrio Brooks Instrument

Diseño simple y robusto para requisitos de precisión moderados. Modelos de reemplazo para los GT1000, GT1300 y Full-View®.

Los medidores de flujo VA de tubo de vidrio de la Serie GT1600 son una NUEVA familia de medidores con un diseño robusto para un rendimiento duradero con aplicaciones de líquidos y gases de flujo alto y bajo donde la visualización del proceso es importante. Estos medidores versátiles y económicos son para uso general en aplicaciones con requisitos de precisión de medición moderados; los rangos de precisión típicos son de 1% a 10% de escala completa, según el modelo seleccionado. Son ideales para servicio de tipo de purga, sistemas de sellado de aceite, lubricación de cojinetes e indicación de agua de refrigeración.

Los medidores de flujo de la Serie GT1600 son configurables para volver a ajustar los medidores existentes Brooks Instrument GT1000, GT1300 y Full-View® de la serie 1100 (modelos 1110, 1114, 1140, 1144).







Características

  • Configurable para retroajustar los modelos GT1000, GT130x y Full-View®
  • Marco de acero inoxidable 316, protección de policarbonato y accesorios de proceso de acero inoxidable doble certificado 316 / 316L
  • Las conexiones de proceso se pueden girar 360 °, 180 °, ventana de visualización, panel o opción de montaje en pared
  • Alarmas para flujo alto y bajo (opcional para todos los rangos de flujo); Se recomienda adquirirlo en el momento del pedido o agregarlo en el campo específico
  • Elija entre múltiples niveles de precisión
  • Conexiones bridadas o roscadas disponibles (horizontal y vertical)
  • Escala ajustable para compensar la variación del proceso

Beneficios

  • Los materiales de construcción de primera calidad garantizan la seguridad, la durabilidad interior y exterior
  • De fácil instalación y visualización desde cualquier ángulo
  • Monitorea las condiciones críticas de flujo con alarmas opcionales
  • No requiere potencia; reduce el costo de instalación y proporciona medición de flujo en áreas peligrosas
  • De fácil mantenimiento in situ: limpie o reemplace el tubo y el flotador sin retirarlos de la tubería de proceso
  • La válvula integral opcional minimiza las conexiones reduciendo los puntos de fuga

Aplicaciones

  • Procesos industriales
  • Producción farmacéutica
  • Procesos de bombeo y refinación de petróleo y gas
  • Fabricación química
  • Control de quemador
  • Sistemas de tratamiento y distribución de agua.

Especificaciones

Rendimiento Calificaciones Cumplimiento Diagnóstico y visualización

Tipo de producto • Medidor de flujo en tubos de vidrio VA
• Aplicaciones: líquidos limpios y gases
Diferenciador • Configurable para ajustar los modelos GT1000, GT130x y Vista completa
• Diseño robusto para uso interior o exterior
• Duradero, incluso en ambientes hostiles o peligrosos.
Rango de flujo (capacidad de escala completa) • Agua
Hasta 0,41 gpm / 4,900 lph• Aire
Hasta 150 scfm / 270 m3n / hrVer tablas de capacidad en la hoja de datos
Exactitud • Estándar: ± 10%, ± 5%, ± 2% de escala completa, clase 2.5 acc VDI ​​/ VDE
• Opcional: ± 1% de escala completa, clase 1.6 acc VDI ​​/ VDE
Repetibilidad ≤0.5% de escala completa
Presión Máxima consulte la tabla de valores máximos de presión en la hoja de datos
Temperatura máxima 121 °C (250 °F)
Categorías de PED Cumple con PED
Temperatura ambiente Rango -20–52 °C (-4–125 °F)
Temperatura del fluido Rango 1–121 °C (33–250 °F)
Mecánica
Material del tubo de medición Vidrio borosilicato
Escalas • Escala transparente
• Ajustable
Longitud de escala 75 mm, 127 mm y 250 mm
Graduaciones de la escala Elección de unidades de lectura directa, milímetro o porcentaje de flujo máximo con etiqueta de factor
Material de la ventana Policarbonato con inhibidor de UV
Material del flotador • Tamaños 2 y 6: Carboloy® o 316 / 316L (doble acero inoxidable certificado)
• Tamaños 7-10: 316 / 316L (doble acero inoxidable certificado)
Paradas de flotador Teflon®
Carcasa Acero inoxidable 316
Opciones de bloque final Acero inoxidable 316
Materiales de la junta tórica • Viton®
• Buna-N
• Kalrez®
• EPDM
Conexiones de proceso Acero inoxidable 316
Certificaciones / Aprobaciones • Certificado de Calibración Internacional (ICC)
• Certificación de materiales según DIN 3.1
• Declaración de Cumplimiento 2.1 Servicio de Oxígeno
Alarmas • Tamaños de tubo 2 y 6: alarma de iniciador de anillo alto / bajo
• Tamaños de tubo 7-10: Reed Switch High / Low Alarm
Aprobaciones de áreas peligrosas:
• Zona 1 / Zona 2 (CSA / ATEX / IECex) – gas / polvo. Método de protección Ex-m (sin barrera).
• Div 1 / Div 2 (CSA) – gas / polvo. Método de protección I.S. / No inflamable
