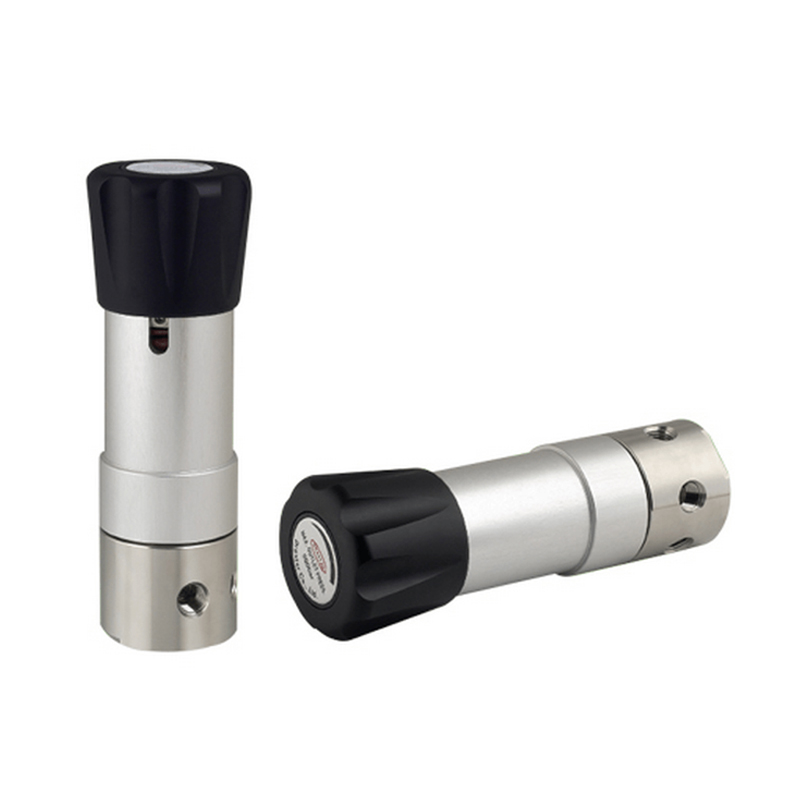

Regulador de gas d´alta pressió Sèrie DR80

Regulador de gas d’alta pressió Sèrie DR80

Els reguladors de la sèrie DR80 estan especialment dissenyats per a la regulació segura de gasos a alta pressió.

Quan les parts internes són fabricades d’acer inoxidable 316L, (Sèrie 088) són molt resistents a la corrosió. També poden ser utilitzats per a gasos d’ultrapuresa (99.9999).

Tenen una configuració de 3 o 4 ports i estan equipats amb maneta de bloqueig que prevé totalment el canvi accidental del valor preestablert, que pot ser causada per les vibracions de la pròpia instal·lació.

Reguladores Serie DR80

1 fitxer(s) 84.09 KB

Baixa

Aplicacions

Adequat per a laboratoris

Fitxa tècnica

Ports	DR80-xx-000x-1S 1/4″ NPT DR80-xx-000x-2S 3/8″ NPT
Certificació de fugida màxima	2 x 10 ^-8 atm cc/s Heli
Material del cos	DR80-xS-000x-1S / AISI 316L DR80-xB-000x-1S / Llautó
Carcassa	Llautó Niquelat / AISI 316L
Diafragma	AISI 316L
Vàlvula principal	AISI 316L
Moll	AISI 316L
Seient	Tefló (kel-F, poliamida, etc.. opcionals)
Pressions d’entrada	DR80-xS-070x-1S 70 bar (1000 psi) DR80-xS-150x-1S 150 bar (2100 psi) DR80-xS-250x-1S 250 bar (3600 psi) DR80-xS-350x-1S 350 bar (5000 psi) DR80-xS-500x-1S 500 bar (7200 psi) DR80-xS-700x-1S 700 bar (10000 psi)
Pressions de sortida regulada	1,7 bar; 3,4 bar; 7 bar; 17 bar i 35 bar
Temperatura de fluid	-40 °C a +70 °C (estàndard) DR80-xS-000x-1S-H1 +120 °C (opcional) DR80-xS-000x-1S-H2 +250 °C (opcional)
Coeficient de cabal	DR80-xx-000x-1S Cv = 0,06 (estàndard) DR80-xx-000x-1O Cv = 0,2 (opcional)
Opcions estàndard	CGA, manòmetres, entrada i sortida
