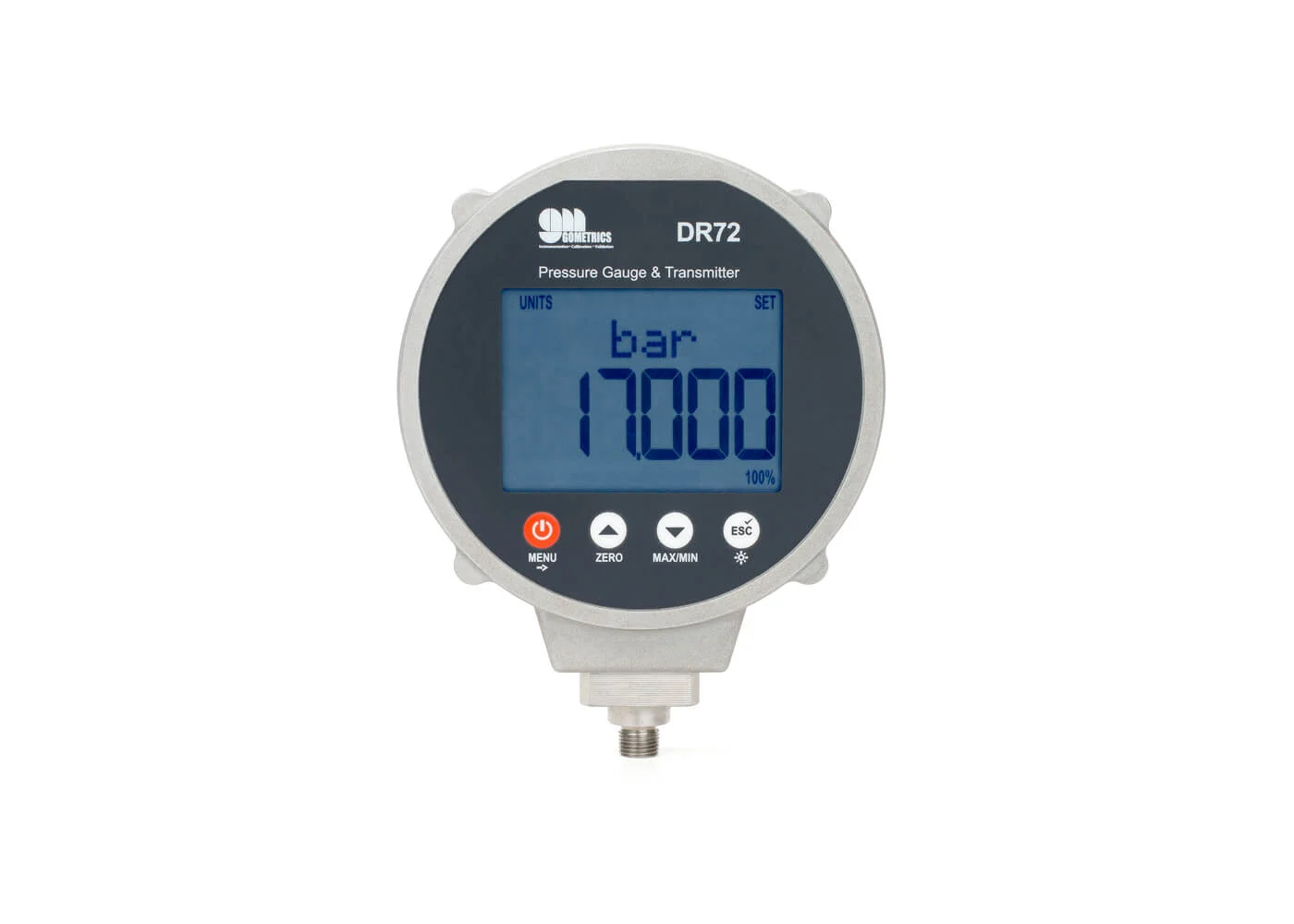

La sèrie de manòmetres digitals DR72 ofereix una doble alternativa d’ús: manòmetre/vacuòmetre de procés per una banda, instrument patró de referència en tasques de calibratge de l’altra. L´equip incorpora un sensor de pressió amb rangs solapats des de buit a 350 bar. El material en contacte és acer inoxidable AISI 316 per a pressions superiors a 1 bar i admet, per tant, líquids o gasos compatibles amb aquest material. Per a pressions inferiors és només apte per a gasos inerts.
La sèrie DR72 està proveïda d’una caràtula frontal que incorpora una botonera tàctil per als estats encès/apagat/zero/configuració. El manòmetre ofereix una àmplia gamma de funcionalitats com ara temps d’autoapagat, lectures de màxim i mínim, canvi d’unitats d’enginyeria, tara, alarmes, contrasenya i funcions addicionals configurables des del mateix teclat.
El manòmetre va encapsulat en una caixa d’acer inoxidable 316 de 110 mm de diàmetre amb allotjament per a tres piles de mida AA que il·luminen una gran pantalla LED de 350 segments per a una indicació numèrica i alfanumèrica retroil·luminada a voluntat amb LED i de gran visibilitat.
Disposa d’una entrada d’alimentació externa a 24 Vcc per facilitar-ne la instal·lació en procés. A més, el DR72 es pot subministrar amb sortida analògica 4-20 mA o configurar-se com a esclau en una xarxa de sensors connectats via protocol MODBUS RTU RS-485, cosa que confereix al DR72 una perfecta escalabilitat en sistemes de control distribuïts (DCS).
Tipus de pressió disponibles:
• Pressió relativa
• Pressió absoluta
• Buit
• Rangs combinats
• Pressió diferencial
Especificacions tècniques
| Presentació | Caixa d’acer inoxidable de 110 x 50 mm |
| Senyal d’entrada | Pressió |
| Interval | Pressió, veure rangs disponibles (quadre A) |
| Incertesa | 0,10% FS – 0,05% FS |
| Resolució | 5 ½ dígits, 21mm d’alçada (màx. lectura 199999) |
| Fluid en contacte | Compatible amb acer inox. 316 (per a rangs> 1 bar) |
| Connexió | 1/8” BSP mascle cònica 60º |
| Pantalla | 350 segments LCD, amb retroil·luminació LED blau |
| Unitats | Múltiples seleccionables |
| Alimentació | Piles 3 x AA (LR6) alcalines + alimentació externa 10 a 30 Vcc |
| Autonomia | 1200h (en operació sense backlight) |
| Funcions avançades | Max/min, alarmes, tara, contrasenya |
| Protecció | IP65 |
| Temperatura emmagatzematge | -10 a 60ºC |
| Temperatura de treball | 0 a 50ºC |
| Humitat relativa | 0 a 95% no condensada |
| Accessoris | Es subministra amb piles, manual d’instruccions en castellà, cables de connexió i certificat de calibratge de fàbrica |
| Garantia | 2 anys |
