La sèrie VY de cabalímetres vortex de Yokogawa s’ha desenvolupat amb dues tecnologies clau, la tecnologia digital i l’estructura única heretada de la sèrie YEWFLO.
La tecnologia digital s’utilitza per permetre el manteniment remot i l’autodiagnòstic, per comprovar fàcilment la salut del vostre equip en qualsevol moment. L’estructura única proporciona robustesa i mesuraments estables a llarg termini.
La sèrie VY és compatible amb diverses normes, com ara SIL2, a prova d’explosions locals.
Disposa de diverses funcions de càlcul, com ara la compensació de temperatura i pressió i el càlcul d’energia.
La sèrie VY contribueix al funcionament eficaç i planificat de la planta del client.
Les funcions d’autodiagnòstic i manteniment a distància donen suport al manteniment basat en condicions, que fa un manteniment eficaç i planificat. L’estructura de detecció heretada de YEWFLO aporta robustesa i estabilitat a llarg termini.
OpreX és la marca global per al negoci d’automatització industrial (AI) i control de Yokogawa i representa l’excel·lència en la tecnologia i les solucions relacionades. Consta de categories i famílies dins de cada categoria. Aquest producte pertany a la família OpreX Field Instruments que s’alinea amb la categoria OpreX Measurement.
Suport a un funcionament eficaç i planificat de la planta
En una planta amb un gran nombre d’equips en funcionament, calen activitats de manteniment eficaces i sistemàtiques en funció de l’estat dels equips.

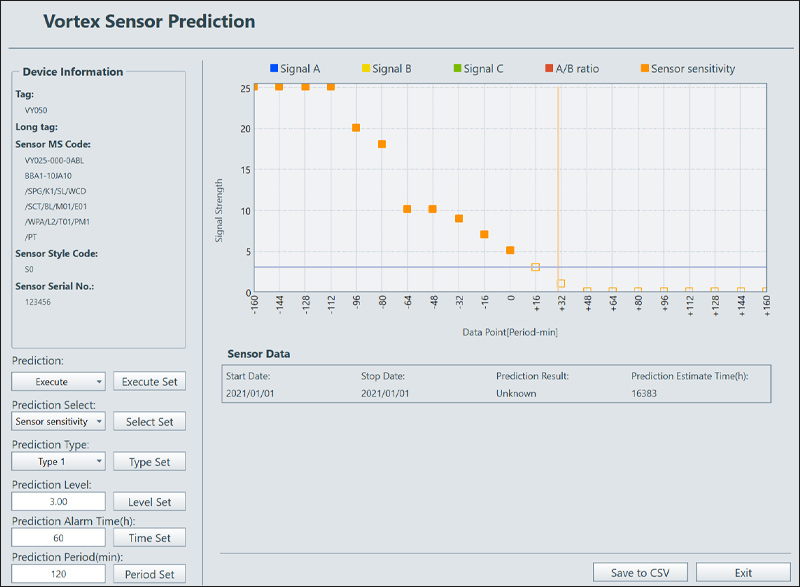

La sèrie VY està equipada amb una funció d’autodiagnòstic completa del dispositiu, que inclou la barra conductora i els elements sensors, gràcies a l’avançada digitalització dels senyals interns. Això millora la fiabilitat, fins i tot per a llaços d’instrumentació de seguretat (compleix SIL2). La funció de manteniment remot permet comprovar fàcilment l‟estat de l‟equip des de l‟ordinador de la sala d‟instruments sense necessitat de desplaçar-se al lloc. El cabalímetre vortex de Yokogawa s’ha consolidat com un equip lliure de manteniment. Amb les funcions millorades d’autodiagnòstic i manteniment remot, es fa un manteniment basat en la condició del cabalímetre vortex.

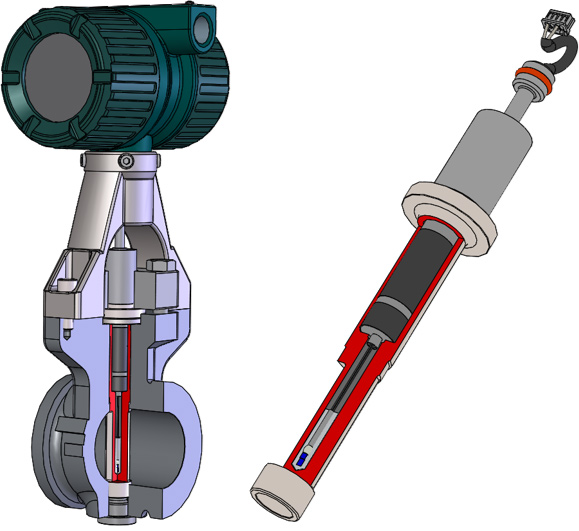

La sèrie VY hereta la fiable i provada estructura de detecció exclusiva de la sèrie YEWFLO.
És la única barra de vòrtex extraïble amb dos sensors de cabal i un sensor de temperatura integrat. Aquesta estructura aporta robustesa, estabilitat a llarg termini, curta longitud de cara a cara i menor longitud de canonada recta aigües amunt.
Fins i tot si cal manteniment, per exemple, a causa d’una alteració del procés, no cal retirar tot el cabalímetre de la canonada. És possible la neteja parcial i la substitució de la barra de vòrtex. A més, en fer el processament digital del senyal amb una estructura única equipada amb dos elements sensors, s’elimina eficaçment la vibració de la canonada.
Atès que l’estructura de detecció única i la longitud cara a cara són compatibles amb la sèrie YEWFLO anterior, la sèrie VY es pot instal·lar al mateix lloc sense feines addicionals per a les canonades.

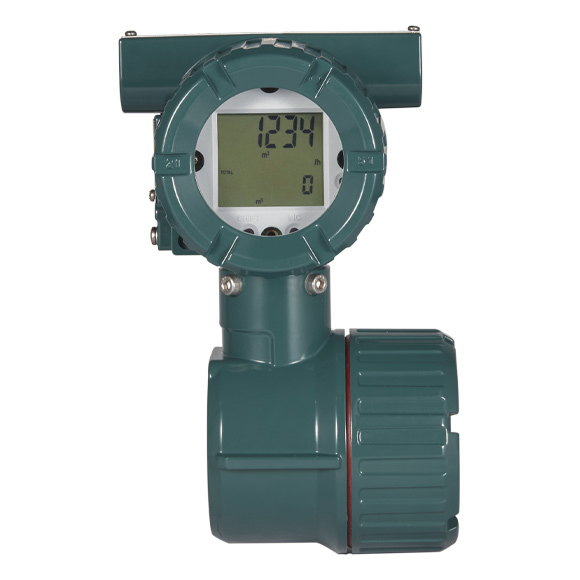

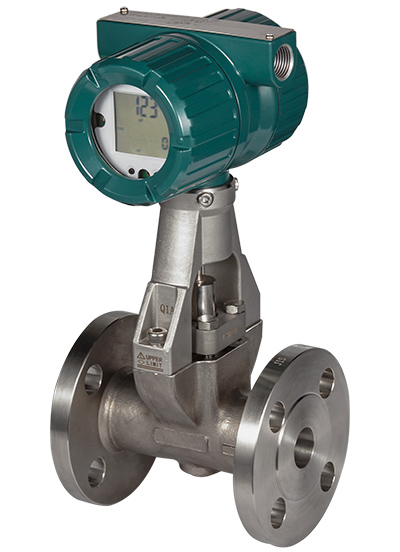

Aquest tipus és el tipus bàsic de la sèrie VY.
Aquest model pot mesurar el cabal de líquids, gas i vapor. Tenim una línia de mides de fins a 400 mm. El rang de temperatura de procés és de -40 ℃ a +250 ℃, i el rang de pressió de procés és de fins a ASME Classe900. El material de la part humida és dʻacer inoxidable o aliatge de níquel. També compleix amb àmplies regulacions com la protecció contra explosions i SIL2.
La funció d’entrada analògica (HART7, quan se selecciona l’especificació d’entrada analògica) s’utilitza per suportar la funció de càlcul*, com ara el cabal màssic i el cabal energètic de líquid, gas i vapor.

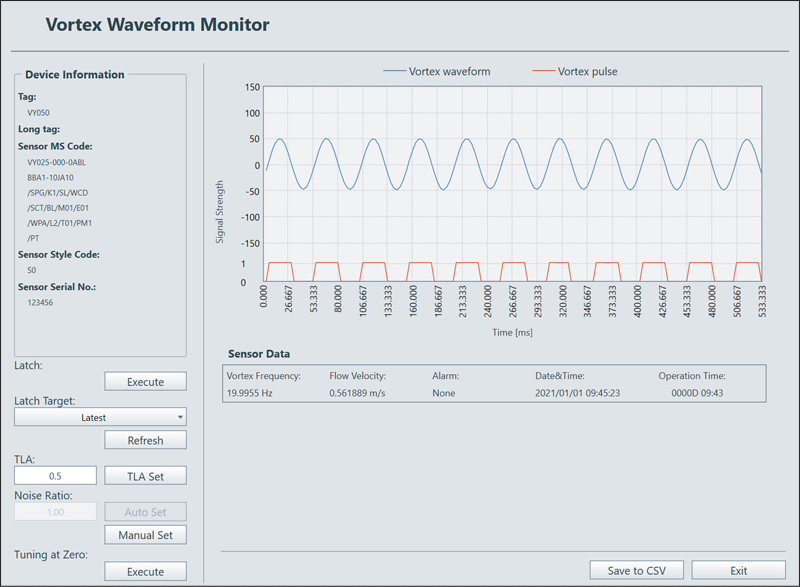

La sèrie VY utilitza tecnologia digital per aconseguir autodiagnòstic i manteniment remot.
*: Té una taula de vapor saturat i sobreescalfat incorporada.
| Model | VY □ □ □ (Caudalímetre Integral, Sensor Remot), VY4A (Transmissor Remot) |
|---|---|
| Fluid de mesura | Líquid, gas, vapor saturat, vapor sobreescalfat (Evitar flux multifàsic i fluids enganxosos o corrosius) |
| Comunicació i entrada/sortida | Comunicació HART 7, 4 a 20 mA CC, Sortida d´impulsos/estat, Entrada analògica |
| Tipus protegit contra explosions | IECEx Ex db / Ex ia, ATEX Ex db / Ex ia, FM Ex db / Ex ia, FMc Ex db / Ex ia, Japan Ex db, NEPSI Ex db / Ex ia, Corea Ex db / Ex ia |
| Normes de conformitat | EMC, PED, EU RoHS, marcatge CE, NACE, seguretat funcional (SIL2), NAMUR (NE21 / NE107), certificat marí (ABS, DNV) |
| Tipus de cos | Tipus general | |
|---|---|---|
| Tipus de barra | Tipus General, Tipus Coll Llarg | |
| Precisió | ±0.75 % de lectura (líquid), ±1 % de lectura (gas, vapor) | |
| Temperatura de procés | -40 °C to 250 °C | |
| Pressió màxima de procés | ASME Classe 900, EN PN40, JIS 40K | |
| Temperatura ambient | -40 ( / -50 ) °C a 85 °C | |
| Grandària de la connexió | Oblea | De 15 a 100 mm |
| Brida | De 15 a 400 mm | |
| Grau de protecció | IP66 / IP67 | |
Consulteu el full d’especificacions generals situat a la pestanya Descàrregues per obtenir especificacions detallades.
